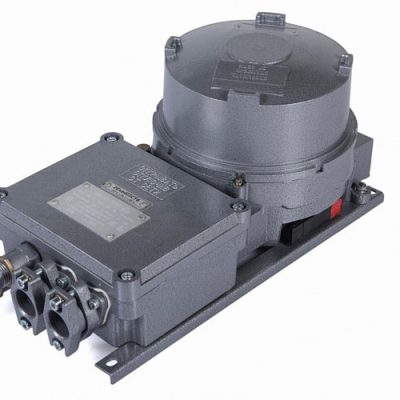

Устройства управления комплектные взрывозащищенные из алюминия ВЭЛАН УУКВ-32 и УУКВ-32Р

Назначение

Устройство управления комплектное взрывозащищенное типа УУКВ-32 предназначено для местного и дистанционного управления электродвигателем с короткозамкнутым ротором в сетях переменного тока электроустановок химической, газовой, нефтяной и других отраслей промышленности.

Особенности

• Рукоятка управления располагается сбоку от корпуса с пускателем двигателя.
• Большой диапазон мощностей двигателей, включаемых УУКВ-32.

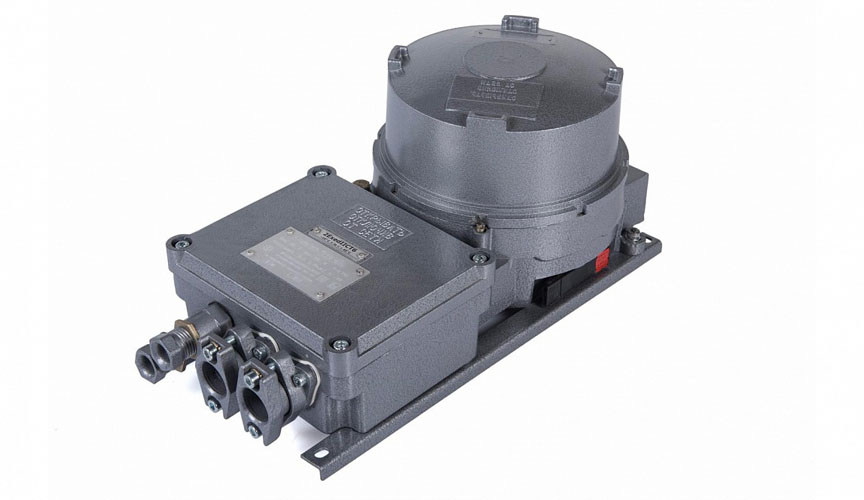

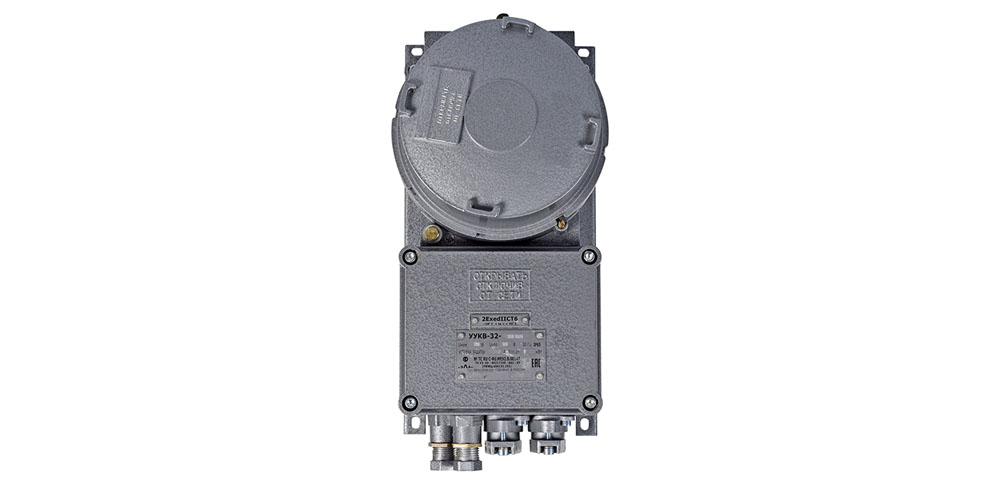

Конструкция

Устройство на номинальное напряжение 230 и 380 В, кроме реверсивного (в реверсивном исполнении 2 коммутационных отделения), состоит из взрывонепроницаемой оболочки коммутационного отделения, образованной корпусом и крышкой, соединенных друг с другом резьбой с фиксацией от самоотвинчивания винтом с кодированной головкой, и отделением вводов, которое состоит из корпуса с вводами кабельными для силовых цепей и контрольных цепей, крышки, которая крепится на корпусе винтами.

Коммутационное отделение и отделение вводов соединены между собой винтами. Электрическая связь между этими двумя отделениями осуществляется проводами, залитыми в корпусе эпоксидным компаундом.

В исполнении устройства с тепловой защитой в коммутационном отделении встроено реле электротепловое типа РТЛ, предназначенное для защиты электродвигателя от перегрузки.

Для устройства УУКВ-32-ТХ2Х3Х4-Х5 дополнительно устанавливается теплореле, а при изготовлении исполнения УУКВ-32-УВТЗ-ХХХ встраиваются в корпус устройства для защиты двигателя от перегрева. Реле установлено на скобе и крепится к корпусу винтами. Для местного управления используются микропереключатели, приводимые в действие рукояткой с пластиной.

Отделение вводов предназначено для ввода силовых кабелей и кабелей цепей управления. Контактные зажимы заземления допускают присоединение двух проводов сечением до 2,5 мм² каждый. Контактные зажимы силовых цепей до 10 мм².

УУКВ-32 – Х1-Х2Х3Х4-Х5

УУКВ – устройство управления комплектное взрывозащищенное

32 – номинальный ток в амперах

Х1 – отсутствует – устройство нереверсивное:

• «Р» – устройство реверсивное
• «Т» – устройство с двумя теплореле
• «УВТЗ-5м» – отдельное устройство тепловой защиты (Заказывается по спецзаказу)

Х2 – номинальное напряжение переменного тока в вольтах:

• 1 – 230
• 2 – 380
• 3 – 690
• 4 – 400
• 5 – 415
• 6 – 440
• 7 – 500

Х3 – частота сети в герцах:

• 1 – 50
• 2 – 60

Х4 – установка тока срабатывания защиты от перегрузки в амперах:

• 1 – отсутствует
• 2 – 1,5…2,6
• 3 – 2,4…4
• 4 – 3,8…6
• 5 – 5,5…8
• 6 – 7…10
• 7 – 9,5…14
• 8 – 12…18
• 9 – 18…25

Х5 – климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ4, Т3.

Пример формулировки заказа:

УУКВ 32-118 УХЛ4 ТУ 27.12.23-001-00213569-2019

Маркировка взрывозащиты: 1 Ex d е IIC T6 Gb

Температура окружающей среды:

• для исполнения УХЛ4 от +1°С до + 35°С
• для исполнения Т3 от – 10°С до + 50°С

Климатическое исполнение: УХЛ4, Т3

Степень защиты от внешних воздействий: IP65

Номинальная мощность двигателя: до 28 кВт

Масса: от 8 до 12 кг

Номинальный ток: 32 А

Номинальное напряжение: от 230В до 690В

Максимальный диаметр подводимого кабеля:

• цепей управления от 8 до 12 мм
• силовых цепей от 16 до 24 мм

Номер технических условий: ТУ 27.12.23-001-00213569-2019
