Универсальные взрывозащищенные кнопки и переключатели ВЭЛАН УВК и УВП

Главная/Продукция Вэлан, Ex-компоненты/Универсальные взрывозащищенные кнопки и переключатели ВЭЛАН УВК и УВП

Назначение

Универсальные взрывозащищенные кнопки и универсальные взрывозащищенные переключатели типа УВК и УВП предназначены для применения в электрических цепях управления, сигнализации и контроля в стационарных установках и на подвижных транспортных средствах.

Особенности

  • УВК и УВП дают возможность реализации практически любой схемы коммутации.
  • Конструкция контактных блоков позволяет их крепить на крышке оборудования, на Din-рейке, на монтажной плите винтами.
  • Легкость замены рукояток и кнопок при необходимости.

Конструкция

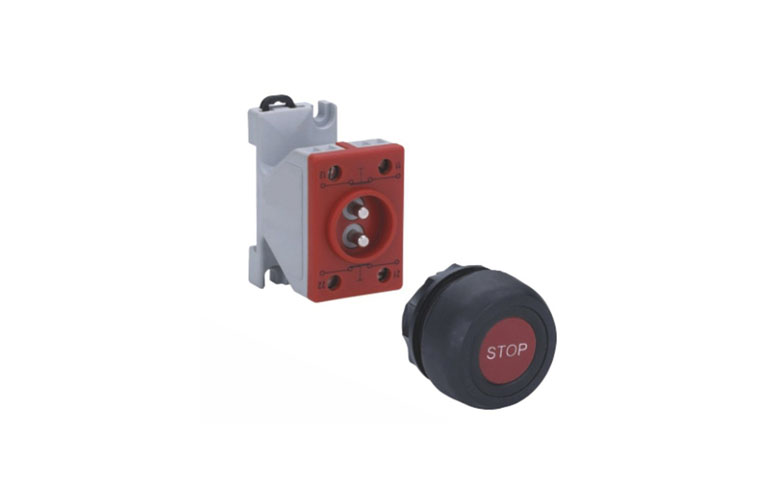

Выключатели состоят из контактного и приводного блока.

Контактный блок выполнен в виде одинарного корпуса, устанавливаемого на DIN-рейку или на крышку оборудования, или в виде двойного или сдвоенного корпуса, устанавливаемого на крышку оборудования или на DIN-рейку или монтажную плиту.

Приводной блок УВК по конструкции может быть в виде пусковой кнопки, пусковой двойной кнопки, кнопки «стоп», без фиксации и с фиксацией, пусковой кнопки «грибок», кнопки «стоп» с ключом, кнопки «пуск» с ключом различного варианта срабатывания.

Приводной блок УВП по конструкции может быть в виде переключателя на два, три и четыре положения, без фиксации и с фиксацией в различных позициях, а также с различным пружинным возвратом в различные положения рукоятки.

Контактные блоки состоят из корпуса, в котором собрано коммутационное устройство, сверху залитое компаундом и разборке не подлежащее.

При монтаже контактного блока, крепящегося к крышке оборудования, контактный блок закрепляется на нижней части приводного блока, после чего выполняется фиксация контактного блока поворотным запором. Выступы на приводном механизме и впадины на контактном блоке обеспечивают единственно возможное положение одного относительно другого и не допускают ошибок при монтаже.

УВК-Х1Х2Х3–Х4Х5-Х6

УВК – универсальная взрывозащищённая кнопка.

Х1 – индекс, указывающий на тип крепления корпуса контактного блока:

  • 6 – крепление на DIN-рейку или на монтажную пластину;
  • 7 – крепление на крышку оборудования.

Х2 – номер схемы, в соответствии с таблицей №1 и таблицей №4(см. Документация).

Х3 – индекс, указывающий на комплектацию контактного блока позолоченными контактами: G

Если позолоченные контакты не требуются – индекс не указывается. По умолчанию контакты посеребрённые.

Х4 – тип кнопки:

  • P1 – пусковая кнопка без фиксации;
  • P2 – пусковая двойная кнопка без фиксации;
  • P3 – кнопка «стоп» красная, с фиксацией, «грибок»;
  • P4N – пусковая кнопка без фиксации, «грибок», где вместо N указывается индекс цвета основного корпуса кнопки: B – черный, G – зелёный, R – красный;
  • Р6 – кнопка «стоп» красная, с фиксацией, «грибок»;
  • Р7 – кнопка «стоп» красная, с фиксацией, «грибок», с увеличенной нажимной поверхностью;

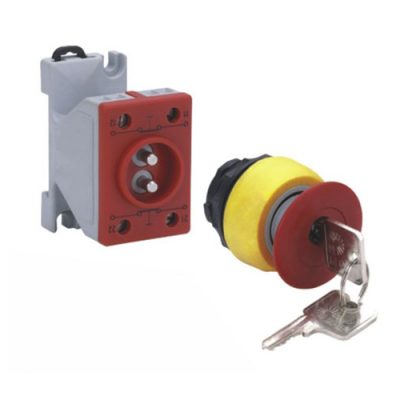

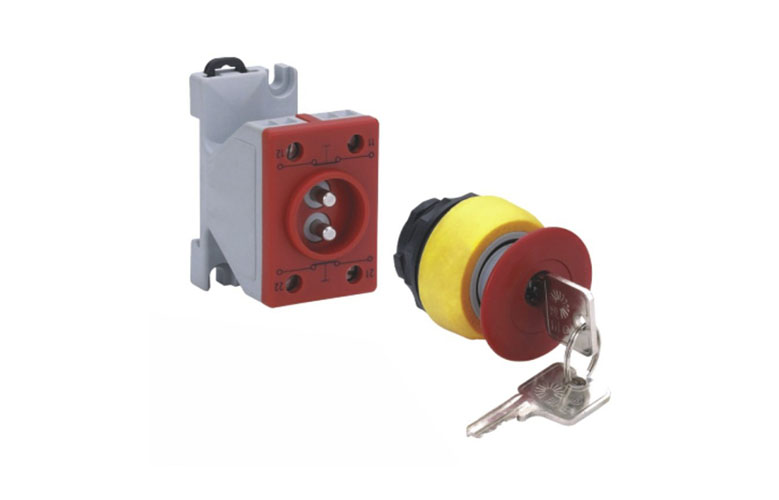

  • Y2 – кнопка «стоп» с ключом. Кнопку можно нажать после того как повернули ключ.
  • Y3 – кнопка «пуск» с ключом, на два положения, с пружинным возвратом в положение «0»;
  • Y4 – кнопка «пуск» с ключом, на три положения, с пружинным возвратом в центральное положение;
  • Y5 – кнопка «пуск» с ключом, на три положения, с фиксацией во всех трёх положениях;
  • Y6 – кнопка «пуск» с ключом, на два положения, с фиксацией в двух положениях;
  • Y8 – кнопка «пуск» с ключом, на три положения, с пружинным возвратом в центральное положение из крайнего правого, с фиксацией в крайнем левом положении;

Х5 – индекс:

  • Для кнопок P1, P2, P4N: индекс, указывающий на цвет пластины, устанавливаемой в кнопку, в соответствии с таблицей №2 (см. Документация). Для кнопки P2 индекс указывается в формате «Х5/Х5»
  • Для кнопок Y2, Y3, Y4, Y5, Y6, Y8: индекс, указывающий на направление опорного выступа кнопки, при установке её в оборудование, в зависимости от выбранного типа крепления корпуса контактного блока Х1. Если на позиции Х1 указано «6», то Х5: 1 – горизонтально влево; 2 – вертикально вверх. Если на позиции Х1 указано «7», то Х5: 2 – вертикально вверх.

Для не перечисленных выше кнопок – индекс Х5 не указывается.

Х6 – вид климатического исполнения и категория размещения по ГОСТ 15150: В2.

Пример формулировки заказа:

Пример записи обозначения универсального взрывозащищенного выключателя УВК с пусковой кнопкой со вставкой зеленого цвета, обеспечивающей взрывозащиту при размещении в стенке (крышке) оболочки изделия, имеющего схему срабатывания 1, с климатическим исполнением и категорией размещения В2:

«УВК–71-Р101-В2»

Структура условного обозначения УВП:

УВП-Х1Х2Х3–Х4Х5Х6 Х7-Х8

УВП – универсальный взрывозащищённый переключатель.

Х1 – индекс, указывающий на тип крепления корпуса контактного блока:

  • 6 – крепление на DIN-рейку или на монтажную пластину;
  • 7 – крепление на крышку оборудования.

Х2 – номер схемы в соответствии с таблицей №5 (см. Документация).

Х3 – индекс, указывающий на комплектацию контактного блока позолоченными контактами: G

Если позолоченные контакты не требуются – индекс не указывается. По умолчанию контакты посеребрённые.

Х4 – типоразмер и конструкция управляющей рукоятки выключателя в соответствии с таблицей №3 (см. Документация): К4, К5, К6, К8, S4, S5, S6, S8, H1.

Х5 – индекс, указывающий на направление опорного выступа кнопки, при установке её в оборудование, в зависимости от выбранного типа крепления корпуса контактного блока Х1. Если на позиции Х1 указано «6», то Х5: 1 – горизонтально влево; 2 – вертикально вверх. Если на позиции Х1 указано «7», то Х5: 2 – вертикально вверх.

Х6 – код, указывающий какие выгравированы знаки на этикетке, напротив позиций поворотной рукоятки, в соответствии с таблицей №5 (см. Документация). Код зависит от Х4

X7 – индекс, указывающий на наличие отверстий в рукоятке для возможности установки навесного замка: 9 (только для рукояток S и H)

Если отверстия для замка не требуются, индекс не указывается

Х8 – вид климатического исполнения и категория размещения по ГОСТ 15150: В2.

Пример формулировки заказа:

Пример записи обозначения универсального взрывозащищенного выключателя УВП с поворотной рукояткой на три положения с фиксацией в крайних положениях, с рукояткой К5, с символами позиций рукоятки «I 0 II», обеспечивающей взрывозащиту при размещении в стенке (крышке) оболочки изделия, с климатическим исполнением и категорией размещения В2:

«УВП–72-К5204-В2»

Маркировка взрывозащиты: Ех d е IIС Gb U

Номинальное напряжение, В: 230В (АС), 127В (АС), 110В (DC)

Номинальный ток, А: 16А (АС), 16А (АС), 1А (DC)

Степень защиты от внешних воздействий:

  • контактного блока – IP20
  • приводного блока – IP66

Вид климатического исполнения выключателей: В2

Температура окружающей среды: от -60°С до +55°С

Сечение подсоединяемых жил кабеля:

  • при одновременном присоединении двух проводов до 2,5 мм2
  • при присоединении одного провода до 4 мм2

Контактный блок выключателя имеет исполнения по реализуемым схемам контактов::

  • одинарный контактный блок  1NC/1N0, 2NC, 2N0
  • сдвоенный контактный блок  2NC/2N0, 4NC, 4N0, 1NC/3N0, 3NC/1N0

Номер технических условий: ПИНЮ.642343.001 ТУ
