Удлинитель электрический взрывозащищенный ВЭЛАН УВ

Главная/Продукция Вэлан, Соединители электрические/Удлинитель электрический взрывозащищенный ВЭЛАН УВ

Назначение

Удлинители предназначены для соединения и разъединения электрических цепей напряжением до 690 В частотой 50 и 60 Гц переменного и постоянного тока, для соединения и разъединения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и с источниками электрической энергии в наземных стационарных и передвижных установках, эксплуатируемых во взрывоопасных зонах предприятий химической, нефтеперерабатывающей, газовой и других отраслей промышленности, а также на средствах морского транспорта, внутри и снаружи помещений.

Особенности

  • Соединители имеют широкий диапазон значений номинального тока.
  • Удлинители могут комплектоваться по требованию заказчика различными видами и типоразмерами соединителей, кабельными вводами.

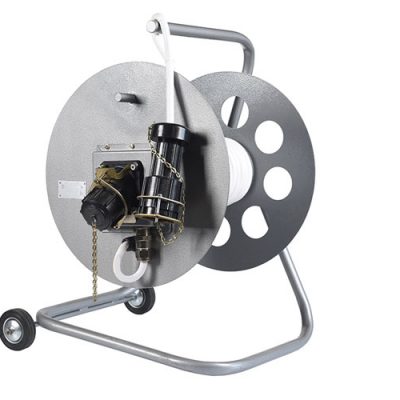

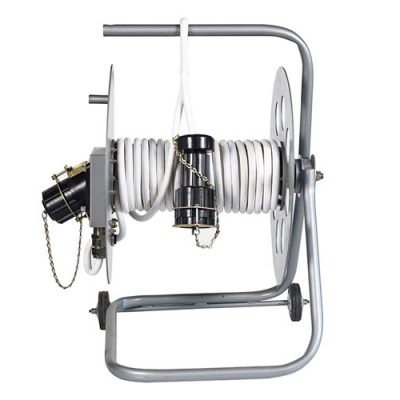

Конструкция

Удлинители состоят из следующих основных узлов:

  • рамы;
  • барабана со встроенными стационарными розетками;
  • распределительной коробки;

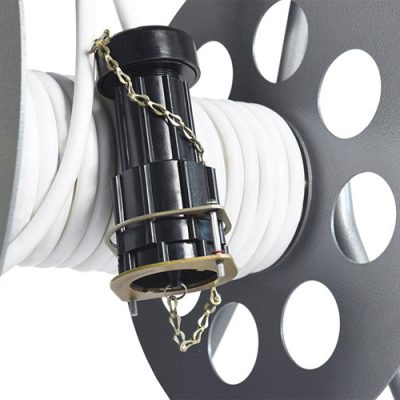

  • кабеля с ответной частью (с закрепленной на конце вилкой);

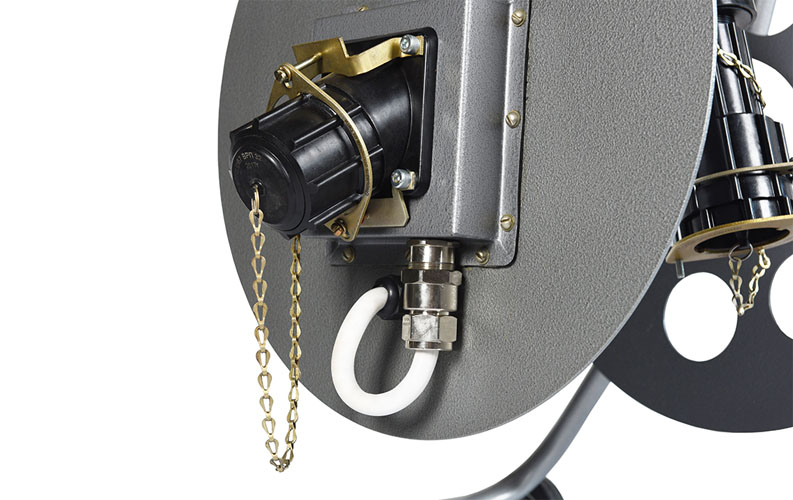

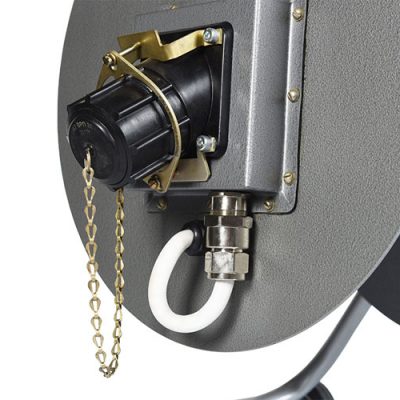

Включение соединителей производится путем соединения вилки и розетки и поворотом вилки на 45° по часовой стрелке, вследствие чего замыкается встроенный пакетный выключатель. Разъединить вилку и розетку можно только тогда, когда переключатель находится в положении «OFF». Контакт заземления и его гнездо имеют больший диаметр, чем остальные контакты и гнезда. Для различения соединителей на разные напряжения вилки и розетки имеют соединительные гайки разных цветов.

На время транспортирования и хранения внутренняя полость розетки закрывается крышкой, которая защищает изделие от пыли и влаги, а взрывозащитные поверхности от повреждения.

Крышка посредством цепочки крепится к корпусу.

Комплектность поставки

Удлинители могут комплектоваться по требованию заказчика:

  • различными видами и типоразмерами соединителей (16,25,40,32,63,125 А);
  • кабельными вводами (конструкционная сталь, никелированная латунь, нержавеющая сталь) с широким диапазоном вводимых кабелей;
  • защитная крышка с цепочкой для предотвращения потери крышки.

УВ – Х1 – Х2 – Х3 – Х4 – Х5 – В1

УВ – индекс, обозначающий взрывозащищенные исполнения удлинителей

Х1 – обозначение вида взрывозащиты удлинителя:

  • 1 – 1Ех d IIC T6 Gb/Ex tb IIIC T80°С Db (для 16-63 А)
  • 2 – 1Ех d IIC T5 Gb/Ex tb IIIC T95°С Db (для 125 А)

Х2 – номинальный ток в амперах: 16, 25, 32, 63, 125

Х3 – напряжение в вольтах (в соответствии с таблицей соединителей СВ-ВЭЛАН):

  • 250 – при напряжении 200-250 В
  • 415 – при напряжении 380-415 В
  • 690 – при напряжении 480-690 В

Х4 – число контактов (в соответствии с таблицей соединителей СВ-ВЭЛАН):

  • 3 (2Р + РЕ)
  • 4 (3P + PE)
  • 5 (3P + N + PE)

Х5 – длина кабеля в метрах

В1 – климатическое исполнение и категория размещения по ГОСТ 15150

УВ – Х1 – Х2 – Х3 – Х4 – Х5 – В1

УВ – индекс, обозначающий взрывозащищенные исполнения удлинителей

Х1 – обозначение вида взрывозащиты удлинителя:

  • 3 – 1Ех e IIC T6…Т5 Gb/Ex tb IIIC T80°С… T95°С Db

Х2 – номинальный ток в амперах: 16, 25, 32, 40, 63

Х3 – напряжение в вольтах:

  • 440 – при напряжении 440 В (для постоянного тока)
  • 660 – при напряжении 660 В (для переменного тока)

Х4 – число контактов (в соответствии с таблицей соединителей СВ-ВЭЛАН):

  • 4 (3P + PE)
  • 5 (3P + N + PE)

Х5 – длина кабеля в метрах

В1 – климатическое исполнение и категория размещения по ГОСТ 15150

Пример формулировки заказа:

УВ-1-16-250-3-25-В1

Что соответствует:

Удлинитель взрывозащищённый с маркировкой взрывозащиты 1Ех d IIC T6 Gb/Ex tb IIIC T80°С Db, рассчитанный на номинальный ток 16 А и номинальное напряжение 250 В, с тремя контактами (2Р + РЕ), длиной кабеля 25 м, климатическим исполнением и категорией исполнения В1.

Маркировка взрывозащиты: 1Ех d IIC T6(T5) Gb, 1Ех e IIC T6(Т5) Gb, Ex tb IIIC T80°С…T95°С Db

Вид климатического исполнения: В1

Температура окружающей среды: от -60°С до +50°С

Степень защиты от внешних воздействий: IP65, IP66

Номер технических условий: ТУ 27.33.13-001-00213569-2017
