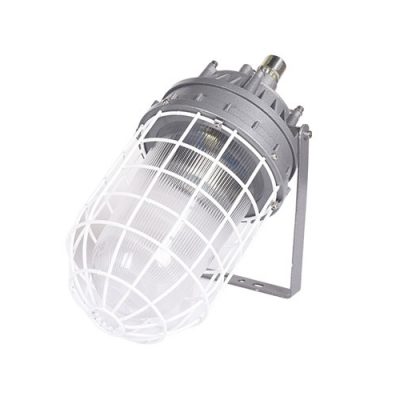

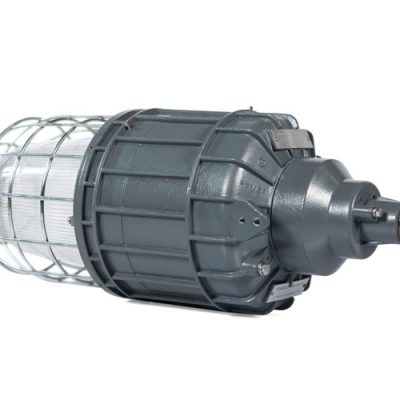

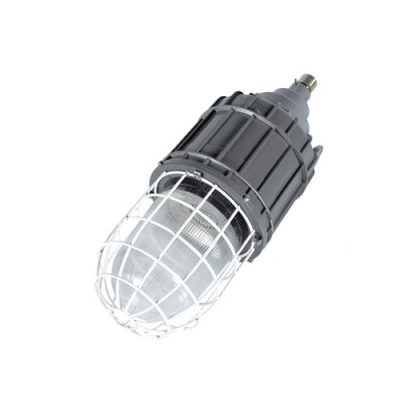

Светильники взрывозащищенные для газоразрядных ламп ВЭЛАН 21

Назначение

Светильник используется на предприятиях нефтегазоперерабатывающей промышленности, химической и фармацевтической промышленности и других предприятиях народного хозяйства, где возможно появление взрывоопасных газов IIA, IIB, IIC и легковоспламеняющейся взрывчатой пыли, а так же в местах, опасных по газу (смесей содержащих метан), угольной пыли. Предназначен для освещения во взрывоопасных зонах в соответствии с маркировкой взрывозащиты.

Особенности

• Допускается установка газоразрядных ламп мощностью от 70 до 400 Вт. Светильник может комплектоваться по заявке заказчика как ПРА так и ЭПРА (ЭПРА только для натриевых и металлогалогенных ламп).
• Применение ЭПРА обеспечивает:

– МГНОВЕННЫЙПЕРЕЗАПУСК«ГОРЯЧЕЙ» НАТРИЕВОЙ ГАЗОРАЗРЯДНОЙ ЛАМПЫ, ЧТО ПОЗВОЛЯЕТ ИСПОЛЬЗОВАТЬ СВЕТИЛЬНИК ДЛЯ АВАРИЙНОГООСВЕЩЕНИЯ.

• Немерцающий свет, стабильность световых характеристик.
• Особо прочный плафон с высокой прозрачностью выдерживает удар 4 Дж при температуре -60°С и допускает попадание холодной струи воды на работающий светильник без потери прочностных характеристик.
• Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы. Возможность комплектации светильника куполообразным отражателем.
• Тринадцать типов крепления.
• Возможность комплектации светильника защитной решеткой, дополнительно предохраняющей плафон от разрушения.
• Стабильный пуск и работа при температурах вплоть до -60°С.
• Завод выпускает светильники ВЭЛАН 21 в качестве замены светильников ВАД61, ВАД91 с аналогичными техническими характеристиками.

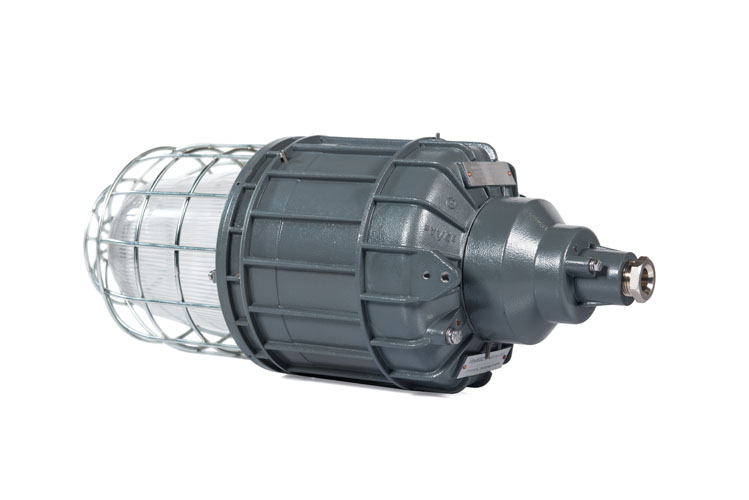

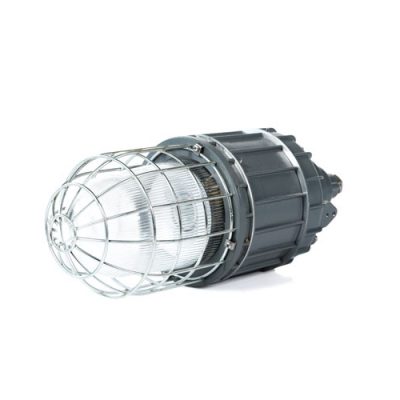

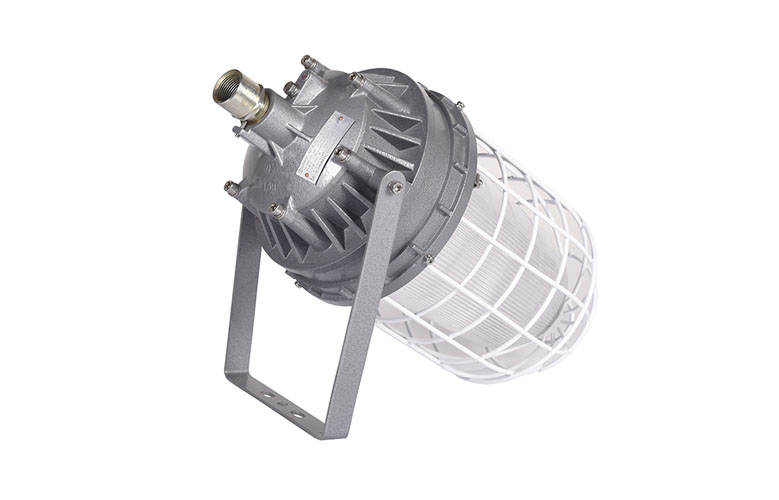

Конструкция

Светильник ВЭЛАН 21 имеет пять типоразмеров корпуса (ВЭЛАН 21 Version 2, Version 3, Version 4, Version 6, Version 7).

Светильник состоит из алюминиевого корпуса с порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты «d».

Защитное стекло – термостойкое, особо прочное, с высокой светопропускающей способностью, крепится внутри алюминиевого кольца и вкручивается в светильник. Для защиты стекла дополнительно применяется защитная решетка.

Внутри корпуса установлены патрон и клеммные зажимы для подключения питания и ПРА. Подведение кабеля осуществляется через отверстие, расположенное в верхней части светильника.

В зависимости от выбранного крепления, для подключения может использоваться распределительная коробка типа ВАД-РСП, допускающая транзитную прокладку кабеля. Внутри и снаружи светильника установлены болты заземления.

Источник света

• Ртутная лампа высокого давления типа ДРЛ (РТ.Л.)
• Натриевая лампа высокого давления типа ДНаТ (НАТ.Л)
• Металлогалогенная лампа типа ДРИ (ГАЛ.Л.)

Комплектность поставки

Светильник поставляется в комплекте с выбранным креплением. Стойка крепления

«Опора» заводом не изготавливается.

Дополнительно заказываются:

А) Лампа.

Б) Для подвесного крепления В, потолочного крепления П, настенных креплений Н, Н1, Н2 заказываются кабельные вводы:

• ВК-Х-ВЭЛ2БМ-М25-ExdG для бронированного кабеля;
• ВК-Х-ВЭЛ4-М25-ExdG или ВК-Х-ВЭЛ2-М25-ExdG для небронированного кабеля;
• ВК-Х-ВЭЛ2БТ-М25-ExdG-G3/4″ для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
• Если заказчик не оговаривает наличие кабельных вводов, крепления В, П, Н, Н1, Н2 комплектуются заглушками с резьбой М25х1,5.

Для крепления на скобе С1, взамен поставляемого по умолчанию кабельного ввода, заказываются:

• ВК-Х-ВЭЛ2БМ-G3/4″-ExdG для бронированного кабеля;
• ВК-Х-ВЭЛ4-G3/4″-ExdG или ВК-Х-ВЭЛ2-G3/4″-ExdG для небронированного кабеля;
• ВК-Х-ВЭЛ2БТ-G3/4″-ExdG-G3/4″ для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
• ВК-Х-ВЭЛ2БТ-G3/4″-ExdG-G3/4″ для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

При заказе светильников ВЭЛАН 21 без типа крепления, но с крышкой, нужно учитывать, что в крышке светильника нарезана резьба G3/4.

Для крепления на опоре (поставляется кронштейн, опора не поставляется) дополнительных кабельных вводов не требуется.

В) Решётка (для светильников ВЭЛАН 21 Version 2 и Version 3).

Г) Куполообразный отражатель.

Д) ЭПРА (для ВЭЛАН 21 Version 4, Version 6, Version 7).

Светильники ВЭЛАН 21 Version 2 и Version 3 комплектуются ЭПРА по умолчанию.

ВЭЛАН 21 – Х1 Х2 Х3 – Х4 – УХЛ1-Х5 Х6

ВЭЛАН 21 – светильник взрывозащищенный для газоразрядных ламп.

Х1 – тип применяемой лампы:

• НАТ.Л. – натриевая лампа высокого давления типа ДНаТ;
• РТ.Л. – ртутная лампа высокого давления типа ДРЛ;
• ГАЛ.Л. – металлогалогенная лампа типа ДРИ;

Х2 – мощность используемой в светильнике лампы (Вт).

Х3 – тип крепления:

• К – на крюке;
• П – потолочное;
• В – подвесное;
• Т1 – на трубе;
• Т2 – на трубе с коробкой;
• С1 – на скобе (кроме Version 7);
• С2 – на скобе с коробкой (кроме Version 7);
• Н – настенное (для Version 4, Version 6 и Version 7);
• Н1 – настенное 30° (для Version 2 и Version 3);
• Н2 – настенное 90° (для Version 2 и Version 3);
• О – крепление на опоре (для Version 4, Version 6 и Version 7);
• О1 – на опоре 30⁰ (для Version 2 и Version 3);
• О2 – на опоре 90⁰ (для Version 2 и Version 3).

Х4 – отражатель:

• КО – куполообразный. При отсутствии отражателя индекс не указывается.

УХЛ1 – вид климатического исполнения и категория размещения по ГОСТ 15150:

Х5 – «с ЭПРА» – индекс указывается при необходимости комплектации светильника ЭПРА. При комплектации светильника ПРА, а также для светильника Version 2 и Version 3 (ЭПРА установлен по умолчанию) индекс не указывается.

Х6 – обозначение версии светильника в соответствии с таблицей типоисполнений:Version 2; Version 3; Version 4; Version 6; Version 7. Допускается сокращённое обозначение, например: Ver. 3 или V3.

Примечание: при необходимости комплектации светильника Version 2 и Version 3 защитной решёткой после маркировки светильника добавляется «с решёткой».

Пример формулировки заказа:
Обозначение светильника, для ртутной лампы высокого давления типа ДРЛ мощностью 250Вт, потолочным видом монтажа, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН 21- РТ.Л.250П -УХЛ1 Version 6.

Маркировка взрывозащиты: 1Ex d IIC T6(T5,Т4,Т3) Gb, Ex tb IIIC T80°C…Т195°C Db

Степень защиты от внешних воздействий:

• стандартное исполнение – IP65
• спец. исполнение – IP66/IP67

Напряжение питания: 230В АС ±10%, 50Гц

Диаметр подводимого кабеля: 10-14мм

Сечение подсоединяемых жил: 3х(1-2,5мм²²)

Коэффициент мощности: для газоразрядных ламп при применении компенсатора: cos φ ≥0.92

Класс защиты от поражения электри­ческим током по ГОСТ 12.2.007.0:

• стандартное исполнение – I
• спец. исполнение – II

Температура окружающей среды: от -60°С до +50°С

Мощности натриевых и металлогалогенных ламп, для которых возможна установка ЭПРА, Вт: 70, 100, 150, 250, 400 Вт

Номер технических условий: ПИНЮ.676200.001 ТУ

Технические характеристики ЭПРА:

Напряжение горения лампы: от 90 до 600В

Мощности натриевых ламп и металлогенных, для которых может быть применена ЭПРА, Вт: 70, 100, 150, 250, 400Вт

Коэффициент полезного действия: не менее 94%

Напряжение зажигания: 3500-4500В

Отключение лампы, если напряжение питания меньше: 135Вт

Запуск лампы, если питающее напряжение больше: 175Вт

Коэффициент мощности: cos φ ≥0.95

Мгновенное перезажигание лампы через: 2-4 секунды

ЭПРА обеспечивает постоянный немерцающий свет, без стробоскопического эффекта, стабильность световых характеристик.

ЭПРА не имеет ограничений на ресурс работы при неисправной или отсутствующей лампе.
