Светильники ВЭЛАН22 для ламп накаливания, ламп типа QL

Назначение

Взрывозащищенные светильники для люминесцентных индукционных ламп типа QL, а также газоразрядных ламп предназначены для общего освещения месторождений, морских платформ, доков и заводов, в которых возможно появление взрывоопасных газов или пыли.

Особенности

• Применение люминесцентной индукционной лампы типа QL позволяет сократить энергозатраты и расходы на обслуживание. Срок службы лампы достигает 80000 часов.
• Универсальное крепление на скобе позволяет устанавливать светильник практически на любую поверхность и под любым углом.
• Особо прочный плафон с высокой прозрачностью выдерживает удар 4Дж при температуре -60°С и допускает попадание холодной струи воды на работающий светильник без потери прочностных характеристик.
• Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
• Возможность комплектации светильника куполообразным отражателем.
• Два габарита корпуса в зависимости от мощности используемых ламп.
• Завод выпускает светильники ВЭЛАН 22 в качестве замены светильников ВАД71 с аналогичными техническими характеристиками.

Конструкция

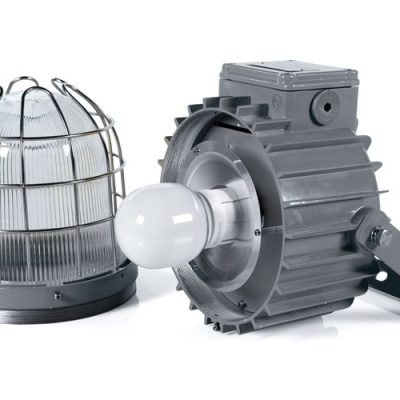

Светильник состоит из алюминиевого корпуса с порошковым покрытием. Защитное стекло – термостойкое, особопрочное, с высокой светопропускающей способностью, крепится внутри алюминиевого кольца и вкручивается в светильник. Для защиты стекла дополнительно применяется защитная решетка.

Внутри корпуса установлены патрон и клеммные зажимы для подключения питания. Подведение кабеля осуществляется через отверстие в коробке вводного отделения.

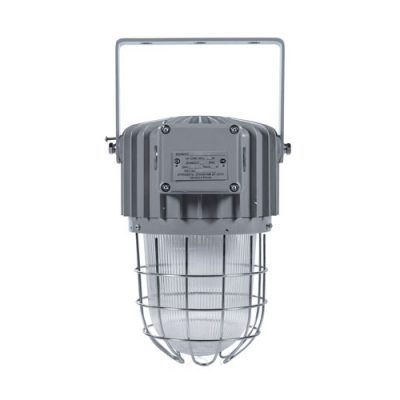

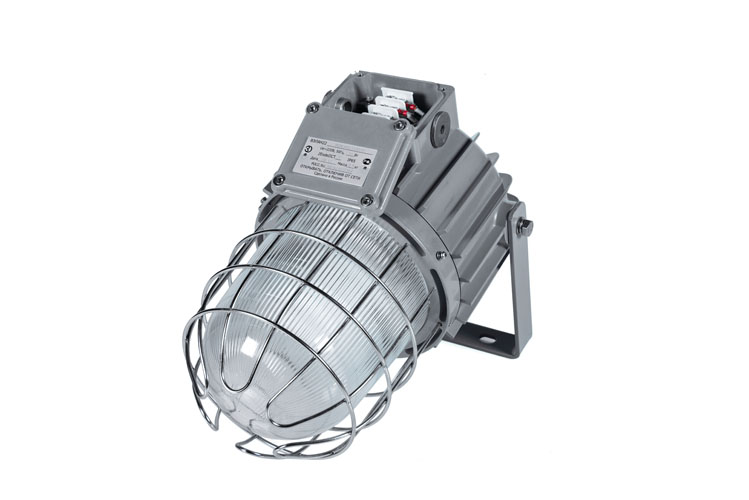

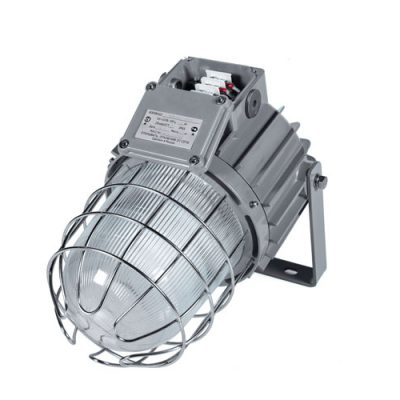

В светильнике предусмотрена универсальная система крепления на скобе, которая позволяет устанавливать светильник на потолке, на стене, в т.ч. под углом, а также на вершине столбов.

В светильнике предусмотрена возможность транзитной прокладки кабеля.

Внутри и снаружи светильника установлены болты заземления.

Источник света

• Люминесцентная индукционная лампа типа QL (ЛЮМ.ИНД.)
• Ртутная лампа со встроенным балластом (РТ.Л.ВБ)
• Светодиодная лампа (СД.Л.)
• Лампа накаливания (Л.НАК.)
• Компактная люминесцентная лампа (ЭНСБ.Л.)

Комплектность поставки

Светильник поставляется в комплекте с выбранной лампой типа QL.

По умолчанию светильник комплектуется заглушками с резьбой М25х1,5.

Дополнительно заказываются:

А) Лампы: ртутная лампа со встроенным балластом (РТ.Л.ВБ), лампа накаливания (Л.НАК.).

Б) Кабельные вводы:

• ВК-Х-ВЭЛ1БМ-М25-ExеG для бронированного кабеля;
• ВК-Х-ВЭЛ3-М25-ExеG для небронированного кабеля;
• ВК-Х-ВЭЛ1БТ-М25-ExеG-G3/4”для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
• ВК-Х-ВЭЛ1БТ-М25-ExеG- G3/4”для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба М25х1,5.

ВЭЛАН22 – Х1 Х2 Х3 (Х4) – Х5 – Х6

ВЭЛАН22 – светильник взрывозащищенный для газоразрядных ламп, компактных люминесцентных ламп, люминесцентных индукционных ламп, светодиодных ламп, ламп накапливания, ртутных ламп со встроенным балластом.

Х1 – тип применяемой лампы:

• ЛЮМ.ИНД. – люминесцентная индукционная лампа
• РТ.Л.ВБ – ртут­ная лампа со встроенным балластом
• СД.Л. – светодиодная лампа
• Л.НАК. – лампа накаливания
• ЭНСБ.Л. – компактная люминесцентная лампа

Х2 – мощность используемой в светильнике лампы (Вт)

Х3 – тип крепления:

• С1 – на скобе

Х4 – напряжение питания и тип тока (АС или DC) (указывается для светодиодных источников света)

Х5 – отражатель:

• КО – куполообразный
• УО – угловой

При отсутствии отражателя индекс не указывается.

Х6 – вид климатического исполнения и категория размещения по ГОСТ 15150:

• У1, ОМ1 – для светильников с люминесцентными лампами;
• УХЛ1, В1, ОМ1 – для светильников со всеми остальными типами ламп.

Пример формулировки заказа:

Пример записи обозначения светильника с люминесцентной индукционной лампой типа QL мощно­стью 85Вт, с креплением на скобе, климатического исполнения и категории размещения У1:

ВЭЛАН22-ЛЮМ.ИНД.85С1-У1

Пример записи обозначения светильника со светодиодной лампой мощностью 15Вт, работающей от 230В АС, с креплением на скобе, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН22-СД.Л.15С1(230АС)-УХЛ1

Маркировка взрывозащиты: 1 Ex d e IIC Т6(Т5,Т4,Т3) Gb, Ex tb IIIC T80°C(Т95°C,Т130°C,Т195°C) Db

Степень защиты от внешних воздействий:

• стандартное исполнение – IP65
• спец. исполнение – IP66/IP67

Напряжение питания: 230В АС ±10%, 50Гц

Диаметр подводимого кабеля: 10-14мм

Сечение подсоединяемых жил: 3х(1-2,5мм²)

Коэффициент мощности:

• для ламп QL – cos φ > 0,99
• для газоразрядных ламп – cos φ > 0,92

Класс защиты от поражения электрическим то­ком по ГОСТ 12.2.007.0: I

Температура окружающей среды:

• для ламп QL и ЭНСБ.Л. – от – 40°C до + 40°C
• для газоразрядных и светодиодных ламп – от – 60°C до + 50°C

Номер технических условий: ПИНЮ.676200.001 ТУ
