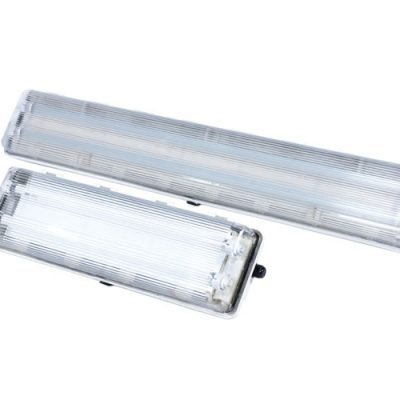

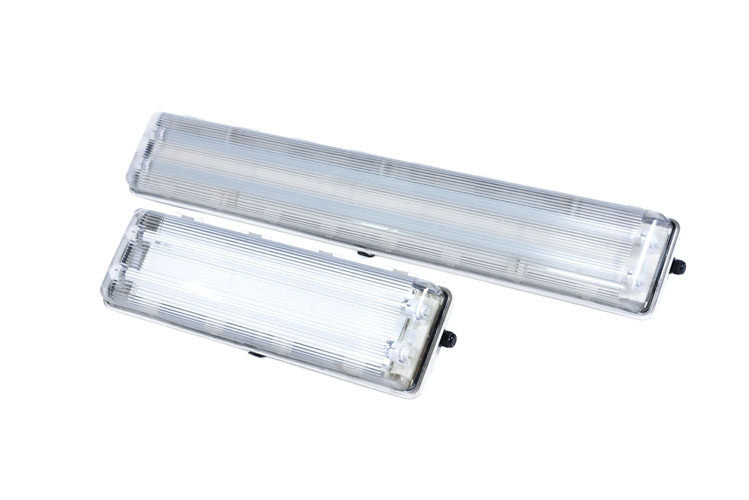

Светильники ВЭЛАН 51-П из пластика

Главная/Продукция Вэлан, Осветительное оборудование/Светильники ВЭЛАН 51-П из пластика

Назначение

Взрывозащищенные светильники (пластиковые) для люминесцентных и светодиодных ламп серии ВЭЛАН51-П используются для освещения взрывоопасных зон, производственных и складских помещений, а также других мест, где возможно возникновение взрывоопасного газа и пыли, в соответствии с маркировкой взрывозащиты.

Особенности

  • Пластиковый корпус.
  • Корпус с взрывозащитой «е», внутренние компоненты светильника обладают дополнительной взрывозащитой.
  • При открытии крышки происходит отключение питания.
  • Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0: II
  • В случае использования светодиодных ламп упрощается и облегчается конструкция светильника.
  • Завод выпускает светильники ВЭЛАН 51-П в качестве замены светильников ВЭЛ51-П с аналогичными техническими характеристиками.

Конструкция

Светильники представляют собой пластмассовый корпус прямоугольной формы. В зависимости от исполнения светильника, в корпусе установлены: блок управления, пускорегулирующий блок, блок зажимов, патроны G13, блоки контактные, аккумуляторные батареи и источник света (линейные люминесцентные лампы или взрывозащищённые светодиодные линейные лампы ВСДЛЛ). Крышка светильников открывается только при помощи специального ключа. Для обеспечения степени защиты светильников от внешних воздействий на крышке светильника предусмотрена уплотнительная прокладка, размещённая в специальном пазу. Уплотнительная прокладка установлена на клею. Основное конструктивное отличие светильников ВЭЛАН51-П-АК от ВЭЛАН51-П – наличие аккумуляторного блока, позволяющего работать светильнику в аварийном режиме. На светильнике установлены два кабельных ввода для транзитной прокладки кабеля питания. Конструкция светильников обеспечивает отключение питания всех полюсов патрона при открывании крышки светильника, при этом отключающее ус тройство исключает возможность непреднамеренной подачи напряжения при случайном ручном воздействии на него.

Источник света

  • Линейные люминесцентные лампы 18, 36 Вт или линейная взрывозащищенная светодиодная лампа мощностью 9 или 18 Вт.

Комплектность поставки

Линейные светодиодные взрывозащищённые лампы поставляются в комплекте, линейные люминесцентные лампы поставляются отдельно.

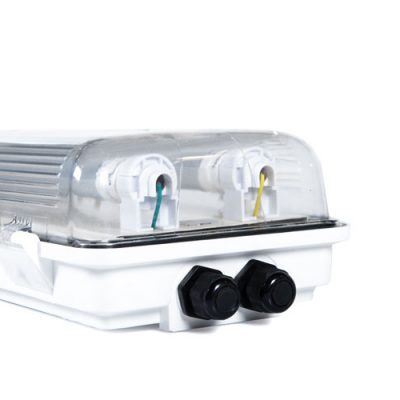

Светильник поставляется в комплекте с выбранным креплением, а также двумя пластиковыми кабельными вводами М25 для небронированного кабеля.

Стойка крепления «Опора» заводом не изготавливается.

Дополнительно заказываются

Кабельные вводы:

  • ВК-Х-ВЭЛ 1БМ-М25х1,5-ExеG для бронированного кабеля;
  • ВК-Х-ВЭЛ 1БТ-М25х1,5-ExеG-G3/4”для небронированного и бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

ВЭЛАН51-П-АК-СД.Л.Х1хХ2 Х3-Х4-Х5

ВЭЛАН51-П – светильник взрывозащищенный пластиковый для линейных люминесцентных или светодиодных ламп

АК – индекс, указывающий на наличие в светильнике аккумуляторной батареи и возможность работы светильника от нее (только для светильников с линейными люминесцентными лампами). В том случае, если аккумуляторная батарея не требуется, индекс не указывается.

СД.Л. – индекс, указывающий на применение взрывозащищенных линейных светодиодных ламп. Для линейных люминесцентных ламп индекс не указывается.

Х1 – количество ламп в светильнике: 1 или 2

Х2 – мощность используемой в светильнике лампы:

  • люминесцентной 18 Вт или 36 Вт
  • светодиодной 9 Вт или 18 Вт

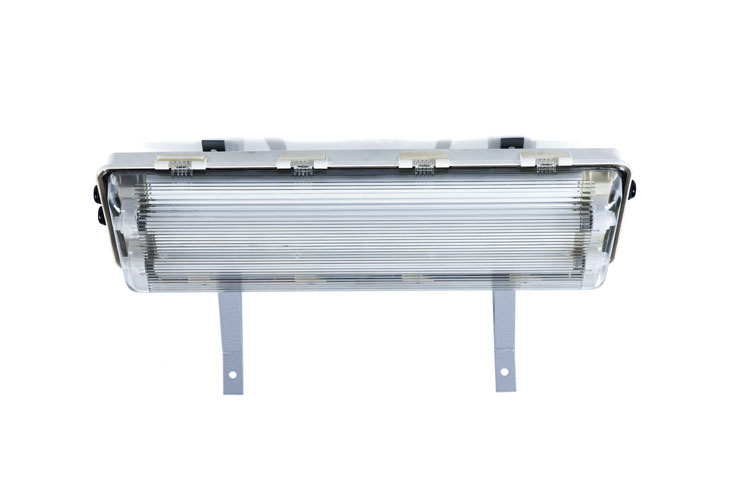

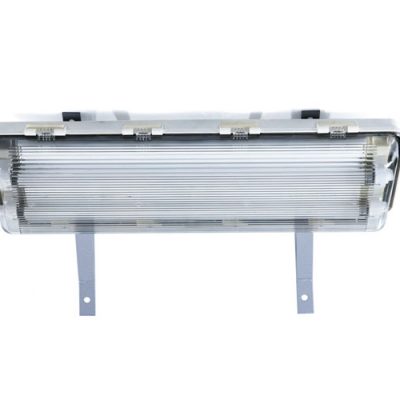

Х3 – тип крепления:

  • В – подвесное
  • Н – настенное
  • П – потолочное
  • О – на опоре
  • Ц – на цепи

Х4 – маркировка взрывозащиты:

  • светильников с люминесцентными лампами – 1Ex d s IIC T4 Gb X, Ex tb IIIC T130°С Db X
  • светильников со светодиодными лампами – 1Ex d s IIC T6 Gb X, Ex tb IIIC T80°С Db X

Х5 – вид климатического исполнения и категория размещения светильника по ГОСТ 15150:

  • У1 – для светильников с люминесцентными лампами
  • ОМ1 – для светильников с люминесцентными и светодиодными лампами
  • УХЛ1, В1 – для светильников со светодиодными лампами

Пример формулировки заказа:

обозначение светильника взрывозащищенного для двух светодиодных ламп мощностью 18 Вт с маркировкой взрывозащиты 1Ex d s IIC T6 Gb X с потолочным креплением, климатическим исполнением и категорией размещения УХЛ1:

ВЭЛАН51-П-СД.Л.2х18П-1Ex d s IIC T6 Gb X-УХЛ1

Маркировка взрывозащиты:

  • для светильников с люминесцентными лампами – 1Ex d s IIC T4 Gb X, Ex tb IIIC T130°С Db X
  • для светильников со светодиодными лампами – 1Ex d s IIC T6 Gb X, Ex tb IIIC T80°С Db X

Тип и мощность ламп:

  • линейная люминесцентная, мощностью – 18 Вт или 36 Вт
  • линейная светодиодная, мощностью – 9 Вт или 18 Вт

Патрон: G13, двухштырьковый

Напряжение питания: 230В АС ±10%, 50Гц

Время работы в аварийном (автономном) режиме: не менее 1 часа

Степень защиты от внешних воздействий: IP67

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0: I или II

Сечение подсоединяемых жил:

  • светильник без аккумулятора – 3х(1,5-2,5)мм2 (L+N+РЕ)
  • cветильник с аккумулятором – 4х(1,5-2,5)мм2 (L1+L+N+РЕ)

Количество и тип кабельных вводов: 2-М25х1,5

Диаметр подводимого кабеля: 8-17 мм

Температура окружающей среды:

  • климатическое исполнение У1 от -40°С до +40°С
  • климатическое исполнение УХЛ1, В1 от -60°С до +50°С
  • климатическое исполнение для люминесцентных ламп ОМ1 от -40°С до +40°С
  • климатическое исполнение для светодиодных ламп ОМ1 от -50°С до +50°С </>

Номер технических условий: ПИНЮ.676200.001 ТУ
