Светильники для компактных люминесцентных ламп ВЭЛАН ВЭЛ-Д

Главная/Продукция Вэлан, Осветительное оборудование/Светильники для компактных люминесцентных ламп ВЭЛАН ВЭЛ-Д

Назначение

Взрывозащищенные светильники для компактных люминесцентных энергосберегающих ламп серии ВЭЛ-Д используются в качестве основного и дежурного освещения в помещениях заводов и складов, в которых возможно возникновение взрывоопасного газа и пыли, в соответствии с маркировкой взрывозащиты.

Особенности

Применение электронного ПРА в светильниках ВЭЛ-Д позволило:

  • добиться увеличения срока службы ламп, сокращая расходы на обслуживание;
  • исключить мерцание ламп при включении светильника (мгновенный запуск);
  • обеспечить высокий коэффициент мощности cosφ>0,95. Нет необходимости дополнительно устанавливать компенсатор.

Применение энергосберегающих ламп позволяет сократить затраты на электроэнергию. Небольшие габаритные размеры позволяют устанавливать светильники в помещениях с ограниченным пространством и высотой, например, в блочных конструкциях.

Конструкция

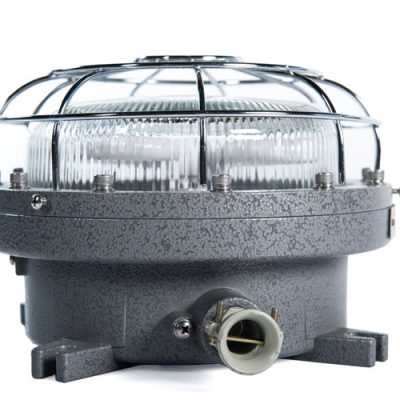

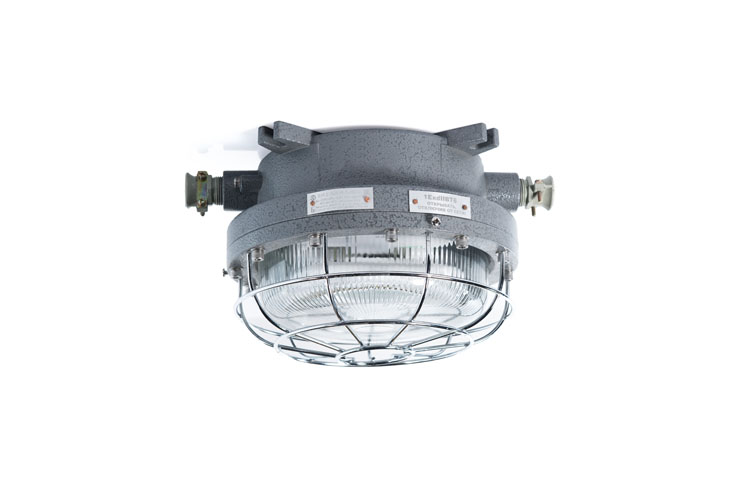

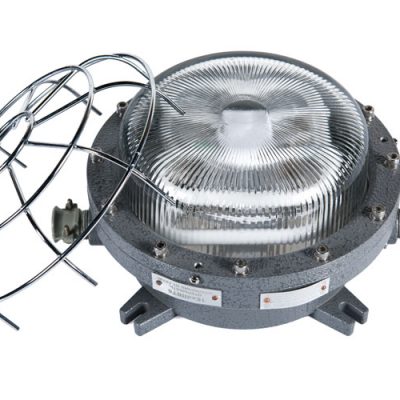

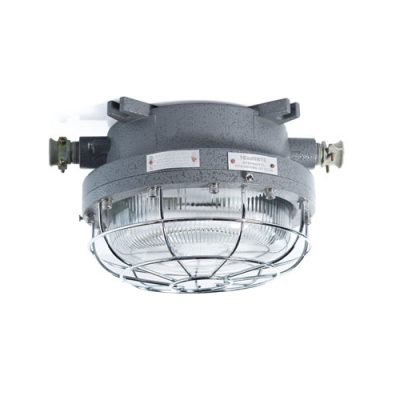

Светильник представляет собой круглый корпус из алюминиевого сплава. Защитный фланец предотвращает выпадение светопропускающего элемента. Схемотехника светильника с лампой и пускорегулирующей аппаратурой (ПРА) размещены в корпусе с видом взрывозащиты «взрывонепроницаемая оболочка». В светильнике установлены два кабельных ввода для небронированного кабеля питания. Заземление светильника обеспечивается внутренним и наружным болтами заземления. Для защиты светопропускающего элемента дополнительно применяется защитная решетка.

Источник света

  • Компактные люминесцентные лампы с патроном типа GR10q.

Комплектность поставки

Светильник поставляется в комплекте с двумя кабельными вводами для небронированного кабеля, компактные люминесцентные лампы с патроном GR10q заказываются отдельно.

Дополнительно заказывается:

А) Лампы.

Б) Вместо кабельного ввода, устанавливаемого по умолчанию:

  • ВК-Х-ВЭЛ2БМ-G3/4-ExdG для бронированного кабеля;
  • ВК-Х-ВЭЛ2БТ-G3/4-ExdG-G3/4 для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;

  • ВК-Х-ВЭЛ2БТ-G3/4-ExdG-G3/4 для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба G3/4.

ВЭЛ-Д-Х1х21-У1-Х3

Х1 – количество ламп: 1 или 2

21 – мощность лампы.

У1 – вид климатического исполнения светильника по ГОСТ 15150.

Х3 – маркировка взрывозащиты 1ExdIIBT6.

ТУ 3461-007-00213569-2008

Пример формулировки заказа:

Светильника взрывозащищенного с одной люминесцентной лампой, мощностью 21 Вт и видом климатического исполнения У1:

Светильник ВЭЛ-Д-1х21-У1-1ExdIIBT6.

Маркировка взрывозащиты: 1ExdIIBT6

Патрон: GR10q

Напряжение питания: 230В АС ±10%, 50Гц

Степень защиты от внешних воздействий: IP65

Коэффициент мощности: cosφ>0,95

Сечение подсоединяемых жил: 3х(1,5-2,5)мм2 (L+N+PE)

Диаметр подводимого кабеля: 10-14мм

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0: I

Температура окружающей среды: от -40°С до +40°С

Масса: 5,6кг

Номер технических условий: ТУ 3461-007-00213569-2008
