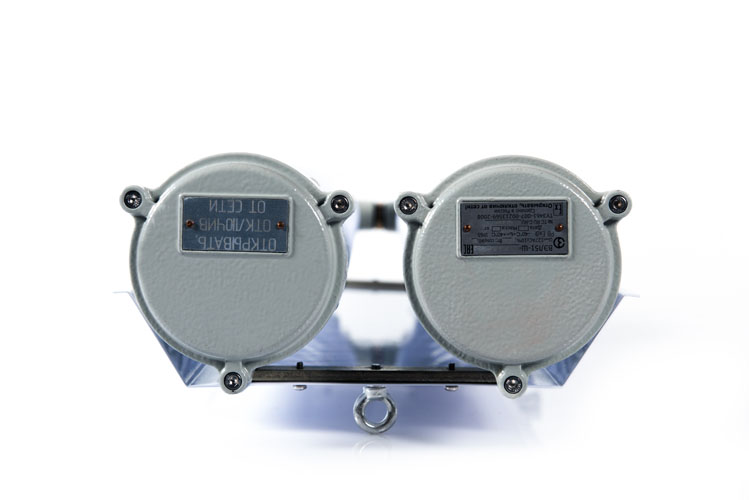

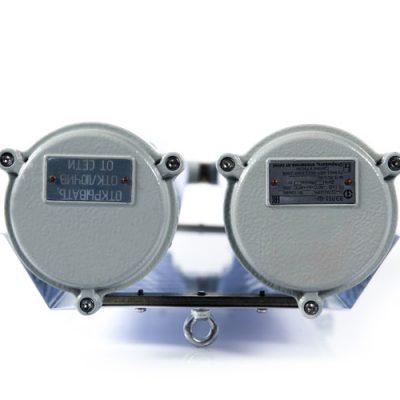

Светильник Вэлан ВЭЛ51-Ш

Назначение

Взрывозащищенные светильники с корпусом из модифицированного алюминиевого сплава, предназначены для общего освещения взрывоопасных зон всех классов в соответствии с маркировкой взрывозащиты.

Особенности

  • Надежность, безопасность, возможность быстрой замены лампы.
  • Наличие защитной решётки, предохраняющей плафон от ударов.
  • Особопрочный стеклянный плафон, устойчивый к агрессивным средам.

Конструкция

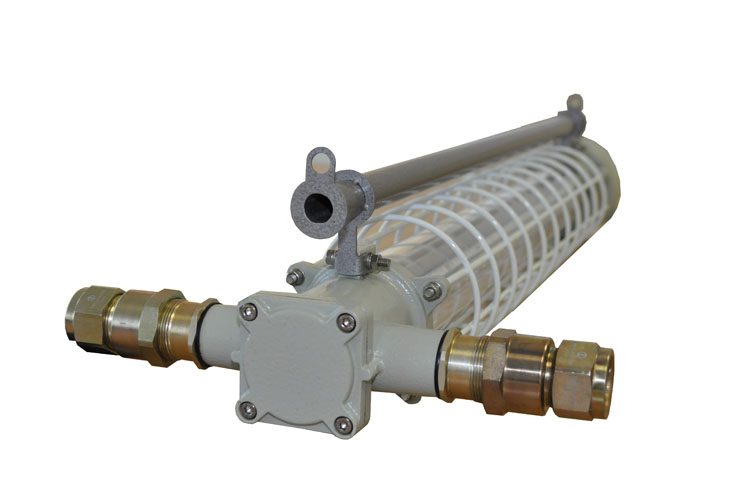

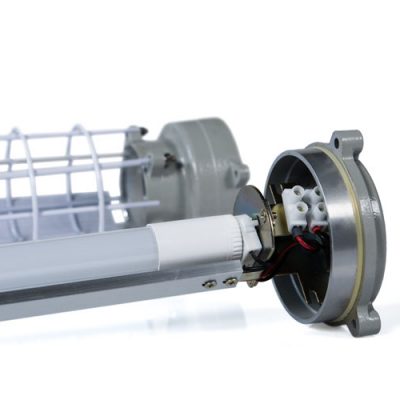

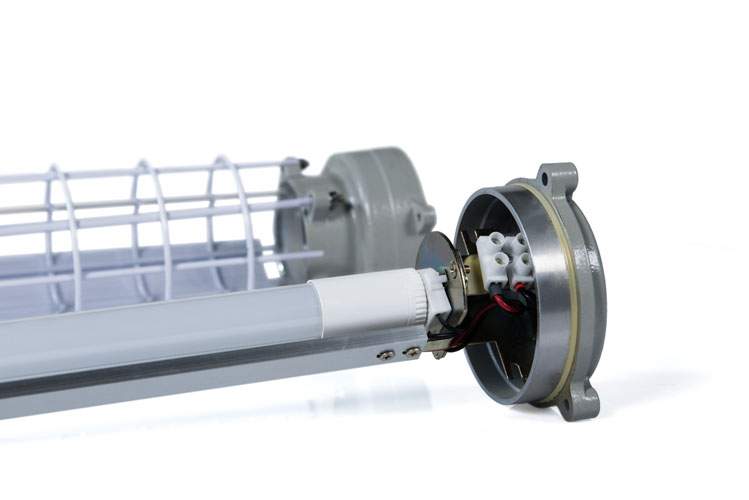

Светильники типа ВЭЛ51-Ш представляют собой цилиндрический корпус из алюминиевого сплава. Светопропускающий элемент вклеен в основание вводного отделения. Схемотехника светильника с лампой и пускорегулирующей аппаратурой (ПРА) размещены в корпусе с видом взрывозащиты «взрывонепроницаемая оболочка». На светильнике возможна установка двух кабельных вводов для транзитной прокладки кабеля питания. В заводской комплектации светильник поставляется с двумя заглушками. Заземление светильника обеспечивается внутренними и наружными болтами заземления, возле каждого зажима нанесен знак заземления.

Источники света

Линейные светодиодные лампы. Линейные люминисцентные лампы.

Комплектность поставки

По умолчанию светильник комплектуется двумя кабельными вводами для небронированного кабеля.

Дополнительно заказываются:

А) Лампы.

Б) Кабельные вводы:

  • ВК-Х-ВЭЛ2БМ-G3/4”-ExdG для бронированного кабеля;

  • ВК-Х-ВЭЛ2БТ- G3/4”-ExdG- G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

    При заказе кабельных вводов нужно учитывать, что в корпусе светильника нарезана резьба G3/4.

ВЭЛ51-Ш-Х1Х2хХ3-Х4-Х5-Х6

ВЭЛ51-Ш – светильник для линейных люминесцентных или светодиодных ламп с корпусом из алюминия в шахтном исполнении.

Х1 – тип применяемых ламп: СД.Л. – светодиодные лампы. В случае использования линейных люминесцентных ламп индекс не указывается.

Х2 – количество ламп: 1 или 2.

Х3 – мощность светодиодной лампы (Вт):

  • 9 светодиодная лампа;
  • 18 люминесцентная лампа.

Х4 – максимальный диаметр подводимого кабеля (мм): 14.

Х5 – вид климатического исполнения и категория размещения по ГОСТ 15150: В1, У1, У5, ОМ1, УХЛ1.

Х6 – маркировка взрывозащиты: РВ ExdI, РП ExdeI.

Пример формулировки заказа:

светильник взрывозащищенный шахтный с маркировкой взрывозащиты РВ ExdI , с одной люминесцентной лампой мощностью 18 Вт, климатическим исполнением и категорией размещения У5: ВЭЛ51-Ш-1х18-14-У5-РВ ЕxdI

ВЭЛ51-Ш-X1X2хХ3-Х4-РН1

ВЭЛ51-Ш – светильник рудничный нормальный с корпусом из алюминия для линейных люминесцентных или светодиодных ламп.

Х1 – тип применяемых ламп: СД.Л. – светодиодные лампы. В случае использования линейных люминесцентных ламп индекс не указывается.

X2 – количество ламп: 1 или 2.

X3 – мощность лампы: 18Вт – люминесцентная, 9Вт – светодиодная.

X4 – вид климатического исполнения по ГОСТ 15150: У1, У5, УХЛ1, УХЛ5 РН1 – маркировка взрывозащиты.

Пример формулировки заказа:

светильник рудничный нормальный с одной люминесцентной лампой мощностью 18Вт, климатическим исполнением и категорией размещения У5: ВЭЛ51-Ш-1х18-У5- РН1.

Маркировка взрывозащиты: РВ ExdI, РП ExdeI, РН1

Степень защиты от внешних воздействий: IР65

Номинальное напряжение переменного тока: от 127 до 230 В

Диаметр подводимого кабеля: 8-14 мм

Коэффициент мощности: cosφ≥0,95

Патрон лампы: G13 двухштырьковый

Масса: 1х18 – 3,9кг 2х18 – 8,8кг

Температура окружающей среды:

  • климатическое исполнение У5: от -5°С до +35°С
  • климатическое исполнение У1: от -40°С до +40°С
  • климатическое исполнение УХЛ1: от -60°С до +50°С
  • климатическое исполнение УХЛ5: от -10°С до +35°С
  • климатическое исполнение В1: от -60°С до +50°С
  • климатическое исполнение ОМ1: от -40°С до +45°С

Номер технических условий: ТУ 3461-007-00213569-2008
