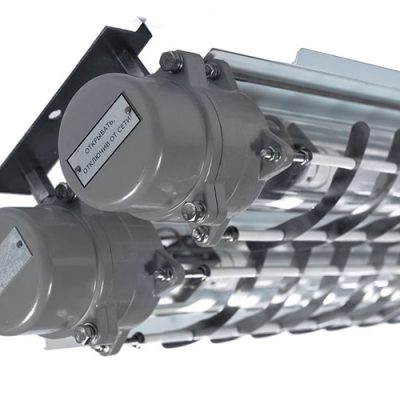

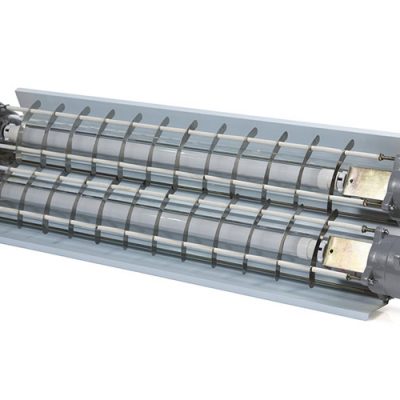

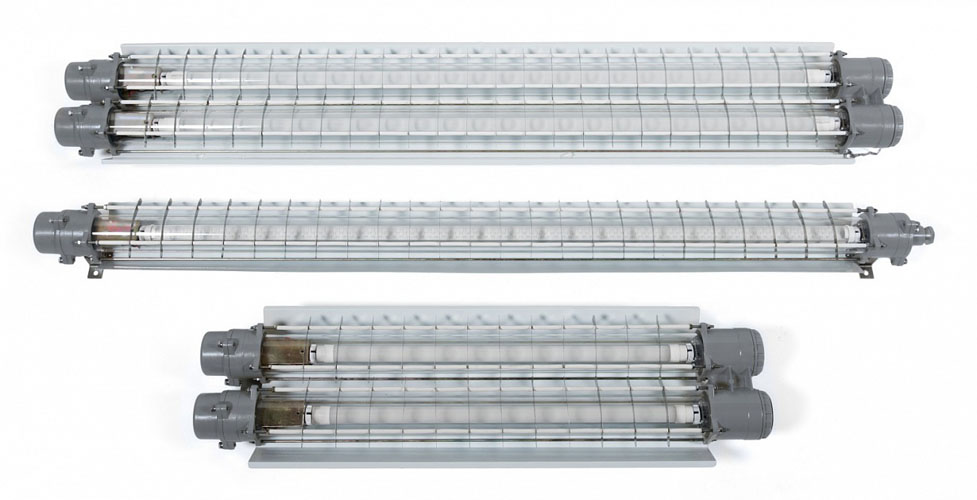

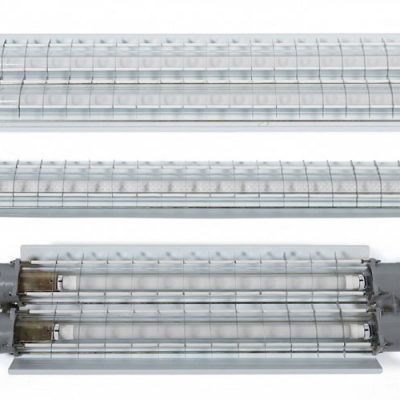

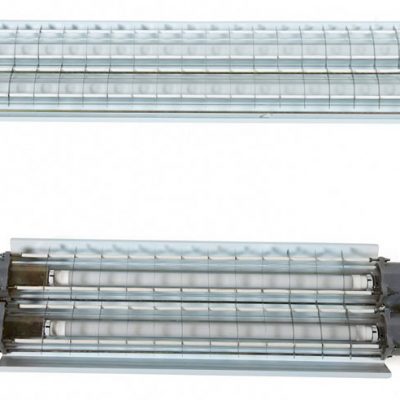

Светильник ВЭЛАН ВЭЛ 51

Назначение

Используются для освещения взрывоопасных зон заводов, производственных и складских помещений, а также других мест, где возможно возникновение взрывоопасного газа или пыли, в соответствии с маркировкой взрывозащиты.

Особенности

• Конструкция светильника позволяет быстро произвести подключение к сети и, при необходимости, быстро произвести замену перегоревшей лампы.

Конструкция

Люминесцентные лампы и пускорегулирующая аппаратура крепятся на элементах светильника, образующих единую раму, и вставленых в стеклянную трубку. Стеклянная трубка выдерживает нагрузку 4Дж, имеется ряд перегородок из нержавеющей стали для защиты стекла от механических воздействий.

Источник света

• Линейная люминесцентная лампа с патроном G13 и линейная светодиодная лампа с патроном G13.

Комплектность поставки

Линейные светодиодные лампы поставляются в комплекте, линейные люминесцентные лампы заказываются отдельно. По умолчанию одинарный светильник комплектуется одним кабельным вводом для небронированного кабеля. Светильник на две лампы с потолочным и подвесным креплениями по умолчанию комплектуется двумя кабельными вводами для небронированного кабеля.

Дополнительно заказываются:

Кабельные вводы (кроме ВЭЛ51-2х18Н, ВЭЛ51-2х36Н, ВЭЛ51-2х18О, ВЭЛ51-2х36О):

• ВК-Х-ВЭЛ2БМ-G3/4”-ExdG для бронированного кабеля;
• ВК-Х-ВЭЛ2БТ- G3/4”-ExdG- G3/4”для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
• ВК-Х-ВЭЛ2БТ- G3/4”-ExdG- G3/4”для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

При заказе светильника без типа крепления нужно учитывать, что в корпусе этих светильников нарезана резьба G3/4”.

Кабельные вводы (для ВЭЛ51-2х18Н, ВЭЛ51-2х36Н, ВЭЛ51-2х18О, ВЭЛ51-2х36О):

• ВК-Х-ВЭЛ2БМ-М25-ExdG для бронированного кабеля;
• ВК-Х-ВЭЛ2БТ-М25-ExdG- G3/4”для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
• ВК-Х-ВЭЛ2БТ-М25-ExdG- G3/4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

В корпусе этих светильников нарезана резьба М25.

ВЭЛ51-СД.Л.-Х1хХ2 Х3-Х4-Х5

СД.Л. – индекс, указывающий на применение светодиодных ламп.

При использовании люминесцентных ламп индекс СД.Л. не указывается.

Х1 – количество ламп.

Х2 – мощность используемой в светильнике лампы (Вт):

• линейная люминесцентная лампа 18, 36

  линейная светодиодная лампа 9 Вт (замена люминесцентной лампы 18 Вт) или 18 Вт (замена люминесцентной лампы 36 Вт).

Х3 – тип крепления:

• П – потолочное крепление
• Ц – монтаж на цепи (только для ВЭЛ51-1х18 и ВЭЛ51-1х36)
• В – подвесное крепление
• О – монтаж на опоре
• Н – настенный монтаж (только для ВЭЛ51-2х18 и ВЭЛ51-2х36)

Х4 – вид климатического исполнения светильника и категория размещения по ГОСТ 15150:

У1 – для светильников с люминесцентными лампами

УХЛ1 – для светильников со светодиодными лампами

Х5 – маркировка взрывозащиты 1ExdIIСT6

ТУ 3461-007-00213569-2008

Пример формулировки заказа:

Светильника взрывозащищенного для люминесцентной лампы из алюминиевого сплава с двумя лампами мощностью 18 Вт, видом климатического исполнения и категорией размещения У1:

ВЭЛ51-2х18П-У1-1ExdIIСT6

Маркировка взрывозащиты: 1ExdIICT6

Коэффициент мощности:

• для однолампового светильника: cosφ 0,85

• для двухлампового светильника: cosφ 0,92

Тип и мощность ламп:

• линейная люминесцентная, мощностью 18 Вт, 36 Вт
• линейная светодиодная, мощностью 9 Вт или 18 Вт

Патрон: G13, двухштырьковый

Напряжение питания: 230В АС ±10%, 50Гц

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0: I

Степень защиты от внешних воздействий: IP65

Температура окружающей среды:

• для светильников с люминесцентными лампами: от – 40°С до +40°С
• для светильников с светодиодными лампами: от – 60°С до + 50°С

Сечение подсоединяемых жил: 3х(1,5-2,5)мм² (L+N+PE)

Кабельные вводы:

• ВЭЛ51-1х18, ВЭЛ51-1х36 (все крепления): 1хG3/4
• ВЭЛ51-2х18, ВЭЛ51-2х36 (крепления П и В): 2хG3/4
• ВЭЛ51-2х18, ВЭЛ51-2х36 (крепления Н и О): 1хМ25

Диаметр подводимого кабеля: 10-14мм

Номер технических условий: ТУ 3461-007-00213569-2008
