Назначение
Взрывозащищенные светильники для газоразрядных ламп предназначены для общего освещения месторождений, морских платформ, доков и заводов, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкой взрывозащиты.
Особенности
- Допускает установку всех типов газоразрядных ламп мощностью от 70Вт до 400Вт. Особенность светильников в том, что ПРА уже установлено внутри светильника и в дополнительном заказе не нуждается.
- Особо прочный плафон с высокой прозрачностью выдерживает удар 4 Дж при температуре -60°С и допускает попадание холодной струи воды на работающий светильник без потери прочностных характеристик.
- Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
- Возможность комплектации светильника куполообразным отражателем.
- Три габарита корпуса в зависимости от мощности используемых ламп.
- Завод выпускает светильники ВЭЛАН 91 в качестве замены светильников ВАД91 с аналогичными техническими характеристиками.
Конструкция

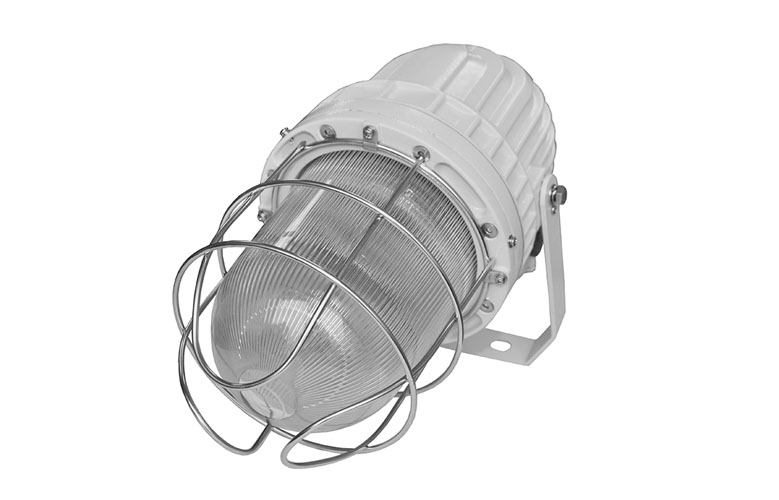

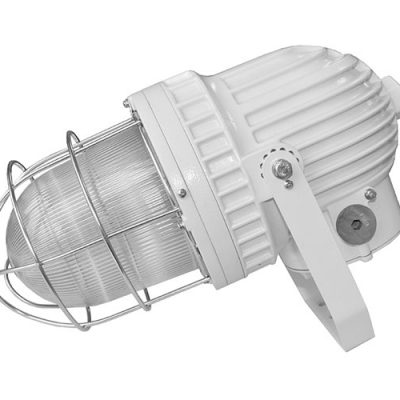

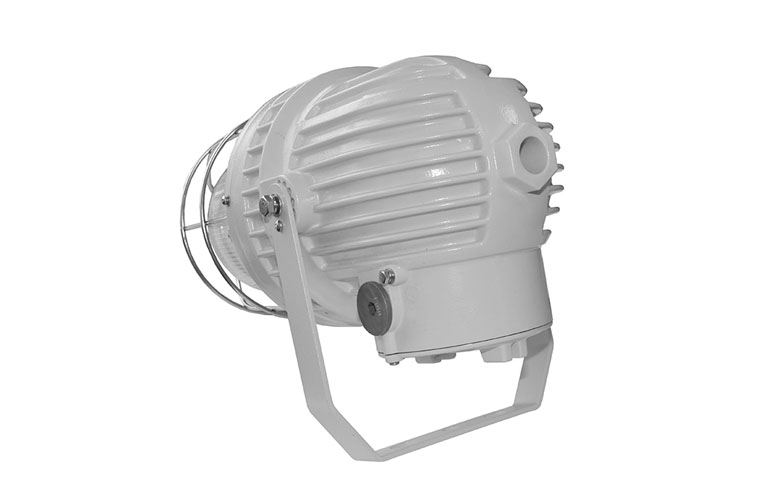

Светильник состоит из алюминиевого корпуса с порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты «d». Защитное стекло – термостойкое, особопрочное, с высокой светопропускающей способностью, крепится внутри алюминиевого кольца и вкручивается в светильник. Для защиты стекла дополнительно применяется защитная решетка. Внутри корпуса установлены патрон, клеммные зажимы для подключения питания и ПРА. Подведение кабеля осуществляется через кабельные вводы на вводном отделении или через отверстие, расположенное в верхней части светильника, при креплении «на опоре». Наличие двух отверстий под кабельные вводы, позволяет осуществлять транзитную прокладку кабеля. Внутри и снаружи светильника установлены болты заземления.
Источник света
- Ртутная лампа высокого давления типа ДРЛ (РТ.Л.)
- Натриевая лампа высокого давления типа ДНаТ (НАТ.Л.)
- Металлогалогенная лампа типа ДРИ (ГАЛ.Л.)
Комплектность поставки
Светильник поставляется в комплекте с выбранным креплением. По умолчанию светильник комплектуется заглушками с резьбой М25х1,5.
Стойка крепления «Опора» заводом не изготавливается.
Дополнительно заказываются:
А) Лампа.
Б) Для крепления С1 на скобе:
- ВК-Х-ВЭЛ2БМ-М25х1,5-ExdG для бронированного кабеля;
- ВК-Х-ВЭЛ4-М25х1,5-ExdG или ВК-Х-ВЭЛ2-М25х1,5-ExdG для небронированного кабеля;
- ВК-Х-ВЭЛ2БТ-М25х1,5-ExdG-G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
- ВК-Х-ВЭЛ2БТ-М25х1,5-ExdG- G3/4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба М25х1,5.
ВЭЛАН91-Х1 Х2 Х3-Х4-Х5
ВЭЛАН91 – светильник взрывозащищенный для газоразрядных ламп
Х1 – тип применяемой лампы:
- НАТ.Л. – натриевая лампа высокого давления типа ДНаТ
- РТ.Л. – ртутная лампа высокого давления типа ДРЛ
- ГАЛ.Л. – металлогалогенная лампа типа ДРИ
Х2 – мощность используемой в светильнике лампы (Вт)
Х3 – вид монтажа:
- С1 – на скобе
- Т1 – на трубе
- О2 – на опоре
Х4 – тип отражателя:
- КО – куполообразный отражатель
- УО – узконаправленный отражатель
При отсутствии отражателя индекс не указывается.
Х5 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1
Пример формулировки заказа:
Светильника для ртутной лампы высокого давления типа ДРЛ мощностью 250Вт, креплением на скобе, климатического исполнения и категории размещения УХЛ1:
ВЭЛАН91-РТ.Л.250С1-УХЛ1
Маркировка взрывозащиты:
- для ламп мощностью до 125Вт – 1Ex d IIС T4 Gb, Ex tb IIIC T130°C Db
- для ламп мощностью до 400Вт – 1Ex d IIС T3 Gb, Ex tb IIIC T195°C Db
Степень защиты от внешних воздействий:
- стандартное исполнение – IP65
- спец. исполнение – IP66/IP67
Напряжение питания: 230В АС ±10%, 50Гц
Диаметр подводимого кабеля: 10-14мм
Количество и сечение подсоединяемых жил: 3х(1-4)мм2 (L+N+PE)
Коэффициент мощности для ламп QL и для газоразрядных ламп: cosφ≥0,92
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0: I
Температура окружающей среды: от – 60°С до + 50°С
Номер технических условий: ПИНЮ.676200.001 ТУ
