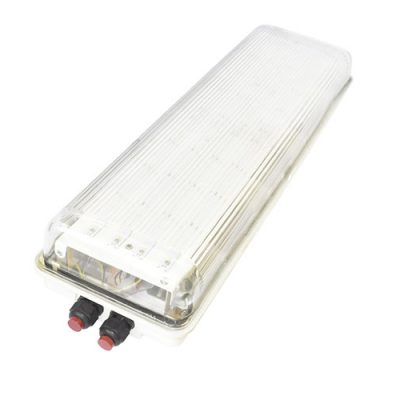

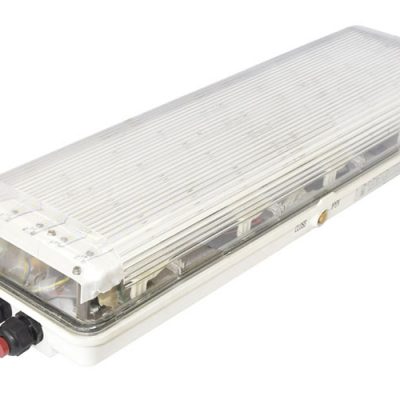

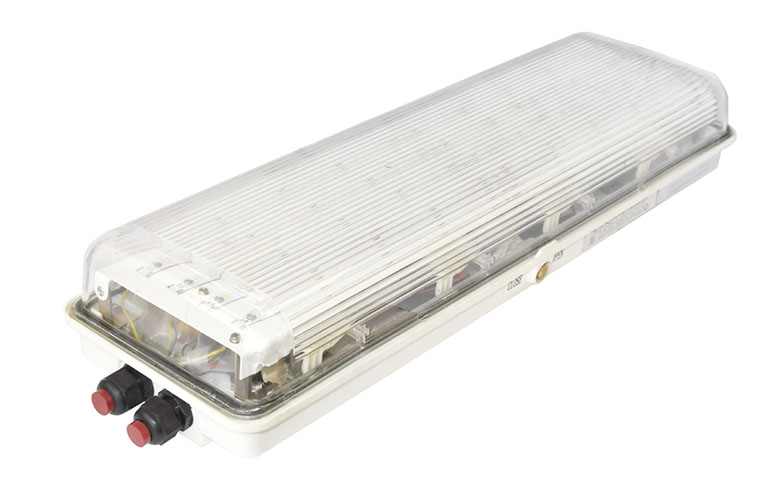

Светильник ВЭЛАН 51-П-СД.Л

Назначение

Взрывозащищенные светильники (пластиковые) со светодиодной панелью серии ВЭЛАН51-П-СД.Л. и ВЭЛАН51-П-АК-СД.Л. (с возможностью работы от аккумулятора) предназначены для стационарной установки на промышленных предприятиях, опасных по взрывоопасному газу и пыли, в соответствии с маркировкой взрывозащиты.

Особенности

  • Пластиковый корпус.
  • Корпус со взрывозащитой вида «е», внутренние компоненты светильника обладают дополнительной взрывозащитой.
  • Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000 ч.
  • При открытии крышки происходит отключение питания.
  • Светодиодный источник света при одинаковом световом потоке потребляет до десяти раз меньше электроэнергии, чем лампа накаливания. КПД светильника приближается к 100%, что также сказывается на энергосбережении.
  • Возможность установки внутрь светильника блока аварийного управления с аккумулятором, обеспечивающего автономную работу светильника не менее 1 часа. Два габарита корпуса в зависимости от мощности: 25Вт и 50Вт.

Конструкция

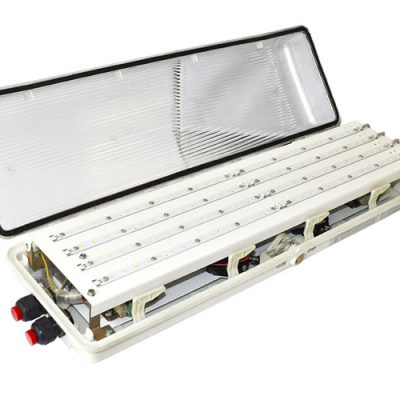

Светильники представляют собой пластиковый корпус прямоугольной формы. Внутри корпуса установлены взрывозащищенный драйвер, питающий светодиоды, клеммные зажимы для подключения питания. При заказе светильника с аккумулятором дополнительно устанавливается аккумулятор и взрывозащищенный блок управления.

Крышка светильников открывается только при помощи специального ключа. Для обеспечения степени защиты светильников от внешних воздействий на крышке светильника предусмотрена уплотнительная прокладка, размещённая в специальном пазу. Уплотнительная прокладка установлена на клею.

В светильнике установлены два кабельных ввода для транзитной прокладки кабеля питания. Конструкция светильников обеспечивает отключение питания всех полюсов патрона при открывании крышки светильника, при этом отключающее устройство исключает возможность непреднамеренной подачи напряжения при случайном ручном воздействии на него.

Источник света

  • Сверхъяркие светодиоды.

Комплектность поставки

Светильник поставляется в комплекте с выбранным креплением, а также двумя пластиковыми кабельными вводами М25 для небронированного кабеля.

Стойка крепления «Опора» заводом не изготавливается.

Дополнительно заказываются:

Кабельные вводы:

  • ВК-Х-ВЭЛ 1БМ-М25х1,5-ExеG для бронированного кабеля;
  • ВК-Х-ВЭЛ 1БТ-М25х1,5-ExеG-G3/4” для небронированного и бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

ВЭЛАН51-П-АК-СД.Л.Х1Х2-Х3-Х4

ВЭЛАН51-П – светильник взрывозащищённый с корпусом из пластика.

АК – индекс, указывающий на наличие в светильнике аккумуляторной батареи и возможность работы светильника от неё. В том случае, если аккумуляторная батарея не требуется, индекс не указывается.

СД.Л. – индекс, указывающий на применение светодиодных источников света.

Х1 – мощность (Вт): 25, 50.

Х2 – тип крепления:

  • В — подвесное;
  • Н — настенное;
  • П — потолочное;
  • О — на опоре;
  • Ц — на цепи.

Х3 – маркировка взрывозащиты: 1Ex d e q IIC T6 Gb X, Ex tb IIIC T80°С Db X

Х4 – вид климатического исполнения и категория размещения светильника по ГОСТ 15150: УХЛ1; В1; ОМ1.

Пример формулировки заказа:

Светильник взрывозащищенный светодиодный для стационарной установки в помещениях предприятий, опасных по взрывоопасному газу и пыли, с корпусом из пластика, возможностью работы в аварийном (автономном) режиме от аккумулятора, мощностью 50 Вт, напряжением питания 230 В переменного тока, потолочным креплением, маркировкой взрывозащиты 1Ex d e q IIC T6 Gb X, климатическим исполнением и категорией размещения УХЛ1:

ВЭЛАН51-П-АК-СД.Л.50П-1Ex d e q IIC T6 Gb X-УХЛ1

Маркировка взрывозащиты: 1Ex d e q IIC T6 Gb X, Ex tb IIIC T80°С Db X

Степень защиты от внешних воздействий: IP66

Напряжение питания: 230В АС±10%, 50Гц

Мощность светильника: 25, 50 Вт

Эффективность свечения: 110 Лм/Вт

Время работы в аварийном (автономном) режиме: не менее 1 часа

Тип аккумулятора: литий ионный

Коэффициент мощности: cos φ>0,95

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0: I

Количество кабельных вводов: 2 кабельных ввода М25×1,5

Диаметр подводимого кабеля: 8-17 мм

Сечение подсоединяемых жил:

  • светильник без аккумулятора – 3х(1,5-2,5)мм2 (L+N+PE)
  • светильник с аккумулятором – 4х(1,5-2,5)мм2 (L1+L+N+PE)

Температура окружающей среды:

  • для исполнений УХЛ1, В1 – от −60°С до +50°С
  • для исполнения ОМ1 – от −50°С до +50°С

Номер технических условий: ПИНЮ.676200.001 ТУ
