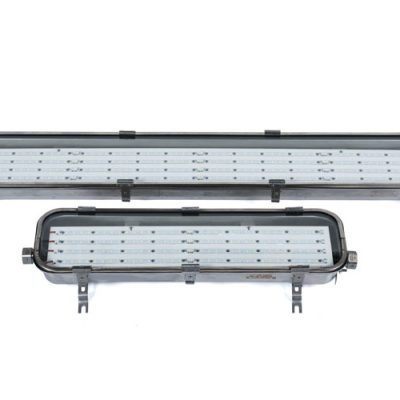

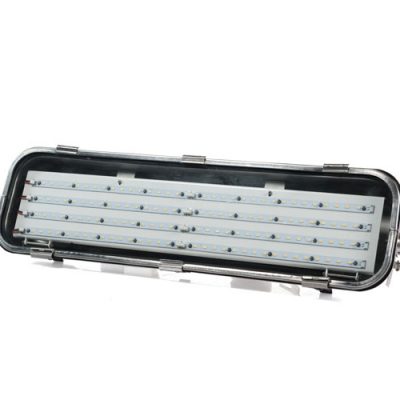

Светильник ВЭЛАН 41-СД.Л из нержавеющей стали

Главная/Продукция Вэлан, Осветительное оборудование/Светильник ВЭЛАН 41-СД.Л из нержавеющей стали

Назначение

Взрывозащищенные светильники из нержавеющей стали со светодиодной панелью серии ВЭЛАН41 и ВЭЛАН41-АК (с возможностью работы от аккумуляторов) предназначены для стационарной установки на промышленных предприятиях, опасных по взрывоопасному газу и пыли, в соответствии с маркировкой взрывозащиты.

Особенности

  • Корпус из нержавеющей стали позволяет применять светильники в производствах с особо агрессивными средами.
  • Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000ч.
  • Светодиодный источник света при одинаковом световом потоке потребляет до десяти раз меньше электроэнергии, чем лампа накаливания. КПД светильника приближается к 100%, что также сказывается на энергосбережении.
  • Возможность установки внутрь светильника блока аварийного управления с аккумулятором, обеспечивающего автономную работу светильника не менее 1 часа. Два габарита корпуса в зависимости от мощности 25Вт и 50Вт.

Конструкция

Светильник состоит из корпуса, изготовленного из нержавеющей стали, который образует оболочку с видом взрывозащиты «е». Защитное стекло – термостойкое, особо прочное, с высокой светопропускающей способностью. Выдерживает попадание холодной струи воды на работающий светильник без потери прочностных характеристик. Внутри корпуса установлены взрывозащищенный драйвер, питающий светодиоды, клеммные зажимы для подключения питания. При заказе светильника с аккумулятором, дополнительно устанавливается аккумулятор и взрывозащищенный блок управления. Внутри и снаружи светильника установлены болты заземления. О п ц и о н а л ь н о возможна установка микровыключателя (Ex-компонент), обеспечивающего отключение питания всех полюсов патрона при открывании крышки светильника.

Источник света

  • Сверхъяркие светодиоды.

Комплектность поставки

Светильник поставляется в комплекте с выбранным креплением, а так же двумя кабельными вводами для небронированного кабеля.

Дополнительно заказываются:

Вместо кабельных вводов, устанавливаемых по умолчанию:

  • ВК-Х-ВЭЛ1БМ-М25х1,5-ExеG для бронированного кабеля;
  • ВК-Х-ВЭЛ1БТ-М25х1,5-ExеG-G3/4”для бронированного и не бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

ВЭЛАН41- АК-СД.Л.Х1Х2-Х3-Х4

ВЭЛАН41 – светильник взрывозащищенный из нержавеющей стали

АК – индекс, указывающий на наличие в светильнике аккумуляторной батареи и возможность работы светильника от нее. В том случае, если аккумулятор не требуется, индекс не указывается.

СД.Л. – индекс, указывающий на применение светодиодных источников света

Х1 – мощность (Вт): 25, 50

Х2 – тип крепления:

  • П – потолочное крепление
  • Н – настенное
  • К – на крюке

Х3 – маркировка взрывозащиты: 1Ex d e q IIC T6(T5) Gb; 1Ex e q IIC T6(T5) Gb; РП Ex d e q I Mc; РП Ex e q I Mc.

Х4 – вид климатического исполнения и категория размещения светильника по ГОСТ 15150: УХЛ1; В1; ОМ1; У5 (для применения в подземных выработках).

Пример формулировки заказа:

Светильника взрывозащищенного светодиодного для стационарной установки в помещениях предприятий, опасных по взрывоопасному газу и пыли, с корпусом из нержавеющей стали, возможностью работы в аварийном (автономном) режиме от аккумулятора, мощностью 50 Вт, напряжение питания 230 В переменного тока, потолочным креплением, маркировкой взрывозащиты 1Ex d e q IIC T6 Gb:

ВЭЛАН41-АК-СД.Л.50П-1Ex d e q IIC T6 Gb-УХЛ1

Маркировка взрывозащиты: 1Ex d e q IIC T6(T5) Gb, 1Ex e q IIC T6(T5) Gb, РП Ex e q I Mc, РП Ex d e q I Mc, Ex tb IIIC T80°С(T95°С) Db

Степень защиты от внешних воздействий:

  • стандартное исполнение – IP65
  • спец. исполнение – IP66/IP67

Напряжение питания: 230В АС±10%, 50Гц

Эффективность свечения: 110 Лм/Вт

Время работы в аварийном (автономном) режиме: не менее 1 часа

Тип аккумулятора: литий ионный

Количество кабельных вводов: 2 кабельных ввода М25х1,5

Диаметр подводимого кабеля: 11-18 мм

Сечение подсоединяемых жил: 3х(1,5-4)мм2 (L+N+PE)

Тип и мощность ламп: сверхъяркие светодиоды, общей мощностью 25 Вт или 50 Вт

Коэффициент мощности: cosφ>0.95

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0: I

Температура окружающей среды:

  • 1Ex d e q IIC T6 (Т5) Gb, 1Ex e q IIC T6 (Т5) Gb: от -60°С до +50°С
  • PП Ex e q I Mc, PП Ex d e q I Mc: от -5°С до +40°С

Защита от повышенного напряжения: опционально возможна установка защиты от повышения напряжения

Номер технических условий: ПИНЮ.676200.001 ТУ
