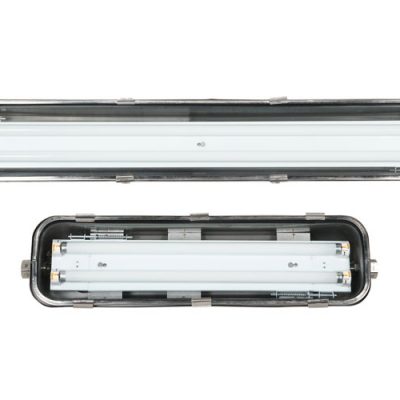

Светильник ВЭЛАН 41 из нержавеющей стали

Главная/Продукция Вэлан, Осветительное оборудование/Светильник ВЭЛАН 41 из нержавеющей стали

Назначение

Взрывозащищенные светильники из нержавеющей стали для линейных люминесцентных ламп серии ВЭЛАН41 и ВЭЛАН41-АК (с возможностью работы от аккумуляторов) предназначены для стационарной установки на промышленных предприятиях, опасных по взрывоопасному газу и пыли, в соответствии с маркировкой взрывозащиты.

Особенности

  • Корпус из нержавеющей стали позволяет применять светильники в производствах с особо агрессивными средами.

Применение электронного ПРА позволяет:

  • добиться увеличения срока службы ламп, сокращая расходы на обслуживание;
  • избавляет от мерцания ламп при включении светильника (мгновенный запуск);
  • обеспечивает высокий коэффициент мощности cosφ≥0,98. Нет необходимости дополнительно устанавливать компенсатор.
  • Возможность установки внутрь светильника блока аварийного управления с аккумулятором, обеспечивающего автономную работу светильника от 1 часа (по спец. заказу 3 часа).

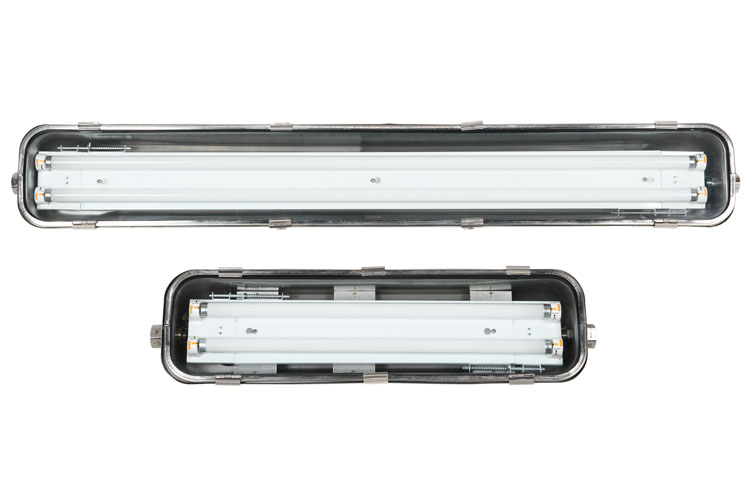

  • Два габарита корпуса в зависимости от мощности ламп (2х18Вт и 2х36Вт).

Конструкция

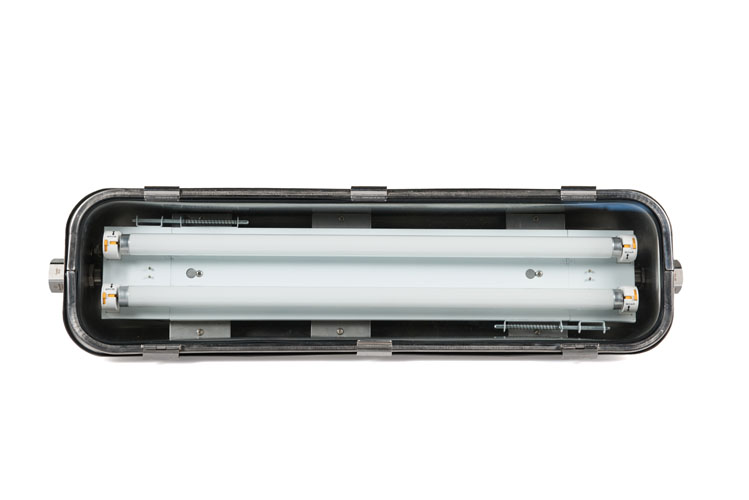

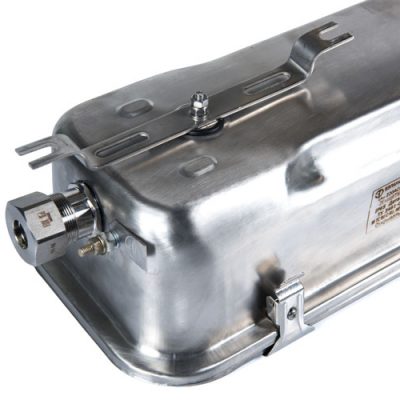

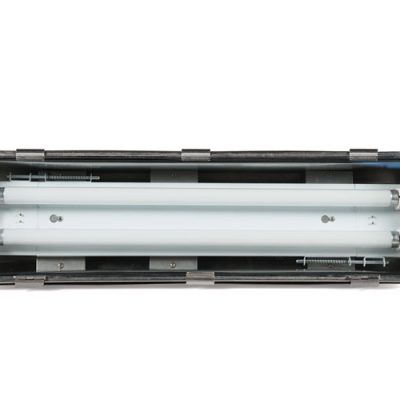

Светильник состоит из корпуса, изготовленного из нержавеющей стали, который образует оболочку с видом взрывозащиты «е». Защитное стекло – термостойкое, особо прочное, с высокой светопропускающей способностью. Выдерживает попадание холодной струи воды на работающий светильник без потери прочностных характеристик. Внутри корпуса установлены патроны, клеммные зажимы для подключения питания и ЭПРА. При заказе светильника с аккумулятором, дополнительно устанавливается аккумулятор и взрывозащищенный блок управления. Внутри и снаружи светильника установлены болты заземления. Опционально возможна установка микровыключателя (Ex-компонент), обеспечивающего отключение питания всех полюсов патрона при открывании крышки светильника.

Источник света, тип патрона

  • Линейные люминесцентные лампы 18, 36 Вт. Патрон – G13, двухштырьковый.

Комплектность поставки

Светильник поставляется в комплекте с выбранным креплением, а так же двумя кабельными вводами для небронированного кабеля.

Дополнительно заказываются

Вместо кабельных вводов, устанавливаемых по умолчанию:

  • ВК-Х-ВЭЛ1БМ-М25х1,5-Ex еGдля бронированного кабеля;
  • ВК-Х-ВЭЛ1БТ-М25х1,5-ExеG-G3/4”для бронированного и не бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

ВЭЛАН41-АК-Х1хХ2Х3-Х4-Х5

ВЭЛАН41 – светильник взрывозащищенный из нержавеющей стали для люминесцентных ламп

АК – индекс, указывающий на наличие в светильнике аккумуляторной батареи и возможность работы светильника от нее. В том случае, если аккумулятор не требуется, индекс не указывается.

Х1 – количество ламп: 1 или 2

Х2 – мощность лампы: 18 Вт или 36 Вт

Х3 – тип крепления:

  • П – потолочное
  • Н – настенное
  • К – на крюке

Х4 – маркировка взрывозащиты: 1Ex d e q IIC T6/T5 Gb; 1Ex e q IIC T6/T5 Gb; РП Ex d e q I Mc; РП Ex e q I Mc.

Х5 – вид климатического исполнения и категория размещения светильника по ГОСТ 15150: У1; У5 (для применения в подземных выработках).

Пример формулировки заказа:

Светильника взрывозащищенного для стационарной установки в помещениях предприятий, опасных по взрывоопасному газу и пыли, с корпусом из нержавеющей стали, возможностью работы в аварийном (автономном) режиме от аккумулятора, для двух люминесцентных ламп мощностью 36Вт, потолочным креплением, маркировкой взрывозащиты 1Ex d e q IIC T6 Gb:

ВЭЛАН41-АК-2х36П-1Ex d e q IIC T6 Gb-У1.

Маркировка взрывозащиты: 1Ex e q IIC T6(T5) Gb, 1Ex d e q IIC T6(T5) Gb, РП Ex d e q I Mc, РП Ex e q I Mc, Ex tb IIIC T80°С(T95°С) Db

Степень защиты от внешних воздействий:

  • стандартное исполнение – IP65
  • спец. исполнение – IP66/IP67

Напряжение питания: 230 В, 50Гц

Время работы в аварийном (автономном) режиме: от 1 часа (по спец. заказу 3 часа)

Количество кабельных вводов: 2 кабельных ввода М25х1,5

Диаметр подводимого кабеля: 11-18 мм

Сечение подсоединяемых жил: 3х(1,5-4)мм2 (L+N+PE)

Тип и мощность ламп: линейная люминесцентная, мощностью 18 Вт или 36 Вт

Патрон: G13, двухштырьковый

Коэффициент мощности: cosφ>0.95

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0: I

Температура окружающей среды:

  • для светильников рудничного исполнения У5: от – 5°С до + 35°С
  • для светильников с люминесцентными лампами У1: от – 40°С до + 40°С

Номер технических условий: ПИНЮ.676200.001 ТУ
