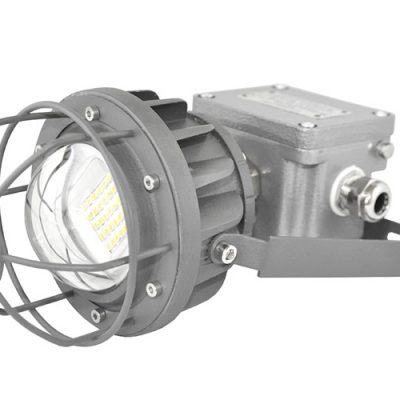

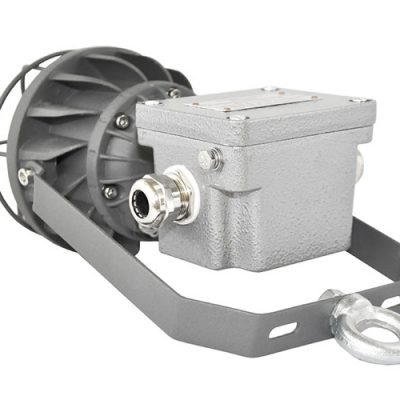

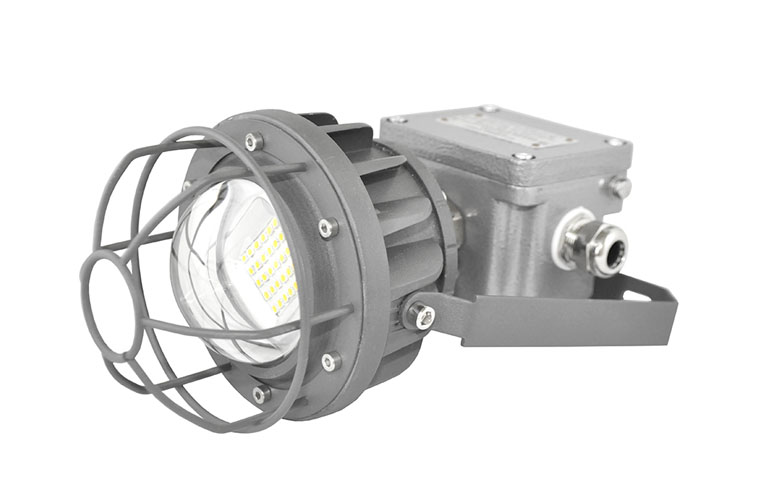

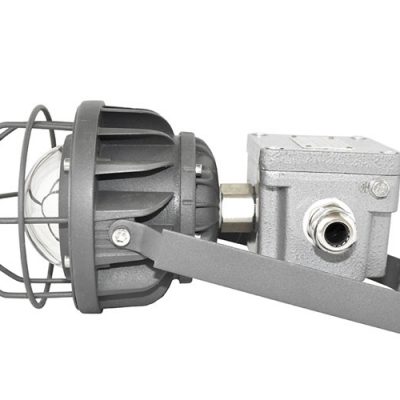

Светильник ВЭЛАН 39

Назначение

Взрывозащищенные светодиодные светильники предназначены для общего освещения взрывоопасных зон в соответствии с маркировкой взрывозащиты.

Особенности

  • Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000 ч.
  • Светодиодный источник света при одинаковом световом потоке потребляет до десяти раз меньше электроэнергии, чем лампа накаливания. КПД светильника приближается к 100%, что также сказывается на энергосбережении.
  • Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
  • Светильник устойчив к механическим и вибрационным нагрузкам и имеет антивандальную конструкцию.
  • Отсутствие ртути в элементах светильника делает утилизацию светильника простой и безопасной для окружающей среды.
  • Мгновенный пуск светильника и его выход на заданную мощность, высокий световой поток, близость цветовой температуры к естественному солнечному свету, низкий слепящий эффект, высокий индекс цветопередачи, а также отсутствие стробоскопического эффекта (мерцание) делают светильники незаменимыми на производстве.

Конструкция

Светильник представляет собой круглый корпус из алюминиевого сплава. Светопропускающий элемент вкручивается в корпус.

Светильник разделен на три отделения: отделение ввода, отделение блока питания и отделение светотехники. Отделение блока питания залито компаундом.

Источник света

  • Сверхъяркие светодиоды.

Комплектность поставки

Светильник поставляется в комплекте со светодиодным источником света, выбранным типом крепления, защитной решёткой, соединительной коробкой с двумя кабельными вводами ВК-Л-ВЭЛ 3М-М20 для небронированного кабеля диаметром 6-12 мм (в светильниках с маркировками взрывозащиты 2Ex nR IIС Т6…Т5 Gc X, 1Ex e mb IIC Т6…Т5 Gb) либо с двумя кабельными вводами ВК-Л-ВЭЛ 2БМ-М25 для бронированного и небронированного кабеля диаметром 11-23 мм с бронёй, 7-17 мм без брони (в светильниках с маркировкой взрывозащиты 1Ex d mb IIC T6…Т5 Gb).

ВЭЛАН 39 – СД.Л. Х1 Х2 (Х3)-Х4-Х5

ВЭЛАН39 — светильник со светодиодной матрицей.

СД.Л. — тип применяемой лампы: сверхъяркие светодиоды.

Х1 — мощность светильника (Вт): 20, 30.

Х2 — тип крепления:

для маркировок взрывозащиты 2Ex nR IIС Т6…Т5 Gc X, 1Ex e mb IIC Т6…Т5 Gb:

  • С1 — на скобе;
  • Р — на рым-болте;

для маркировки взрывозащиты 1Ex d mb IIC T6…Т5 Gb:

  • П — потолочное.

Х3 — напряжение питания и тип тока: 36 В АС или DC.

Х4 — вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, В1, ОМ1.

Х5 — маркировка взрывозащиты: 2Ex nR IIС Т6…Т5 Gc X, 1Ex e mb IIC Т6…Т5 Gb, 1Ex d mb IIC T6…Т5 Gb.

Пример формулировки заказа:

Пример записи обозначения светильника мощностью 20 Вт с креплением на скобе, питанием от 36 В АС, маркировкой взрывозащиты 1Ex e mb IIC Т6 Gb, климатическим исполнением и категорией размещения УХЛ1:

ВЭЛАН 39-СД.Л.20С1(36АС)-УХЛ1-1Ex e mb IIC Т6 Gb

Маркировка взрывозащиты:

  • 20 Вт – 2Ex nR IIС Т6 Gc X, 1Ex e mb IIC Т6 Gb, 1Ex d mb IIC T6 Gb, Ex tс IIIC T80°C Dс X, Ex tb IIIC T80°C Db
  • 30 Вт – 2Ex nR IIС Т5 Gc X, 1Ex e mb IIC Т5 Gb, 1Ex d mb IIC T5 Gb, Ex tс IIIC T95°C Dс X, Ex tb IIIC T95°C Db

Степень защиты от внешних воздействий:

  • стандартное исполнение – IP65
  • спец. исполнение – IP66/ IP67

Напряжение питания: 36В АС/DC

Мощность светильника: 20, 30 Вт

Эффективность свечения: 120 Лм/Вт

Цветовая температура: 5000…6600K

Диаметр подводимого кабеля: см. «Комплектность поставки»

Коэффициент мощности: cosφ>0,9

Масса: 1,7 кг

Класс защиты от поражения электри­ческим током по ГОСТ 12.2.007.0: I

Температура окружающей среды: от −60°С до +50°С

Номер технических условий: ПИНЮ.676200.001 ТУ
