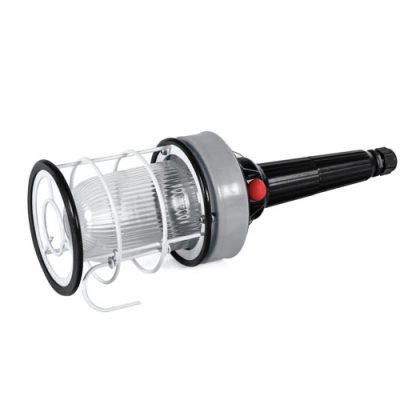

Светильник переносной взрывозащищенный ВЭЛАН типа СВП

Главная/Продукция Вэлан, Осветительное оборудование/Светильник переносной взрывозащищенный ВЭЛАН типа СВП

Назначение

Светильник является переносным и предназначен для общего освещения взрывоопасных зон в соответствии с маркировкой взрывозащиты.

Особенности

  • Удобная рукоятка для переноса с места на место.
  • Наличие крюка, позволяющего повесить светильник на трубе, стене или прочем объекте.
  • Особо прочный плафон с высокой прозрачностью выдерживает удар 4 Дж при температуре -60°С и допускает попадание холодной струи воды на работающий светильник без потери прочностных характеристик.
  • Кнопка включения/отключения светильника, расположенная на корпусе светильника.
  • Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.

Конструкция

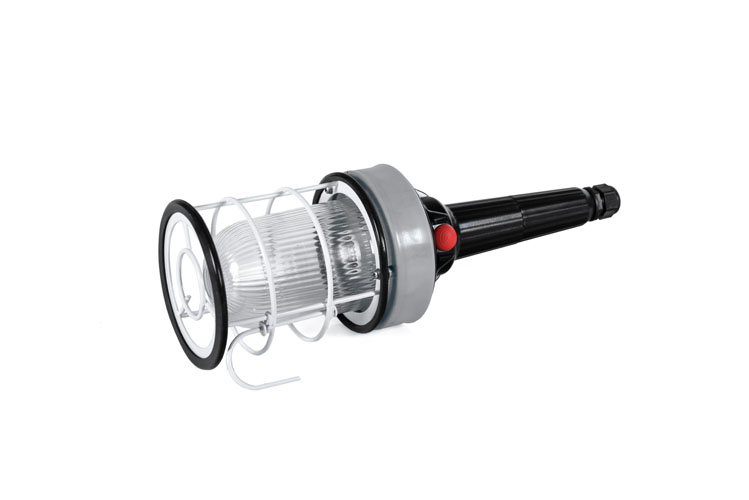

Светильник состоит из корпуса, стекла и рукоятки. Защитное стекло – термостойкое, особопрочное, с высокой светопропускающей способностью, крепится внутри алюминиевого кольца и вкручивается в светильник. Для защиты стекла дополнительно применяется защитная решетка. Пластмассовая пустотелая рукоятка предназначена для переноса светильника. Внутри рукоятки установлены патрон и клеммные зажимы для подключения питания. Подведение кабеля осуществляется через кабельный ввод, расположенный на рукоятке. Внутри и снаружи светильника установлены болты заземления.

Источник света

  • Лампа накаливания (Л.НАК.) мощностью до 95 Вт.
  • Светодиодная цокольная лампа (СД.Л.) мощностью 5 Вт.

Комплектность поставки

Светильник поставляется в комплекте с пластиковым кабельным вводом для небронированного кабеля (М25х1,5).

Дополнительно заказываются:

А) Лампа

Б) Кабельные вводы:

  • ВК-Х-ВЭЛ1БМ-М25х1,5-ExеG для бронированного кабеля;
  • ВК-Х-ВЭЛ1БТ-М25х1,5-ExеG-G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
  • ВК-Х-ВЭЛ1БТ-М25х1,5-ExeG- G3/4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба М25х1,5 .

СВП-Х1 Х2-Х3

СВП – светильник взрывозащищенный переносной

Х1 – тип применяемой лампы:

  • Л.НАК. – лампа накаливания
  • СД.Л. – светодиодная цокольная лампа

Х2 – мощность используемой в светильнике лампы:

  • 5Вт для СД.Л.
  • до 95Вт для Л.НАК.

Х3 – вид климатического исполнения и категория размещения по ГОСТ 15150:

  • УХЛ1 – для светильника с лампами накаливания или светодиодными цокольными лампами

ТУ 3461-012-00213569-2009

Примеры формулировки заказа:

Светильника для лампы накаливания мощностью 95 Вт, климатического исполнения и категории размещения УХЛ1, работающей от 220 Вт переменного тока:

СВП-Л.НАК.95-УХЛ1.

Светильника для лампы накаливания мощностью 60 Вт, климатического исполнения и категории размещения УХЛ1, работающей от 12 В постоянного тока:

СВП-Л.НАК60-УХЛ1, (12 DC)

Маркировка взрывозащиты:

  • для ламп накаливания – 1Ex d е IIС T4 Gb
  • для светодиодных ламп – 1Ex d е IIС T6 Gb

Степень защиты от внешних воздействий:

  • стандартное исполнение – IP65
  • спец. исполнение – IP66/IP67

Тип патрона: Е27

Напряжение питания: от 12 до 230В АС/DC ±10%, 50/60Гц

Эффективность свечения: 110 Лм/Вт

Диаметр подводимого кабеля: 8-17мм

Сечение подсоединяемых жил: 3х(1-2,5)мм2

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0: I

Коэффициент мощности: cosφ>0,92

Температура окружающей среды:

  • для ламп накаливания и светодиодных ламп – от – 60°С до + 50°С

Номер технических условий: ПИНЮ.676200.001 ТУ

Варианты типоисполнений
Светильники СВП
1 Светильник СВП-Л.НАК.60 УХЛ1 (12DC)
2 Светильник СВП-Л.НАК.95 УХЛ1
3 Светильник СВП-Л.НАК.100 УХЛ1
4 Светильник СВП-СД.Л.5-УХЛ1 (12АС)
5 Светильник СВП-СД.Л5В-УХЛ1 (12DC)
