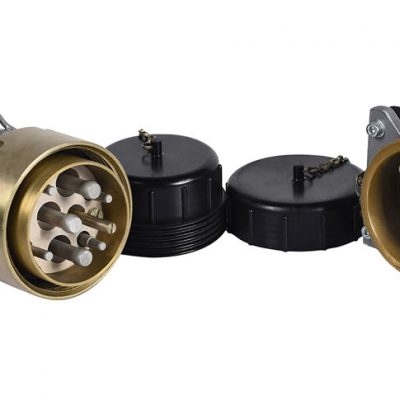

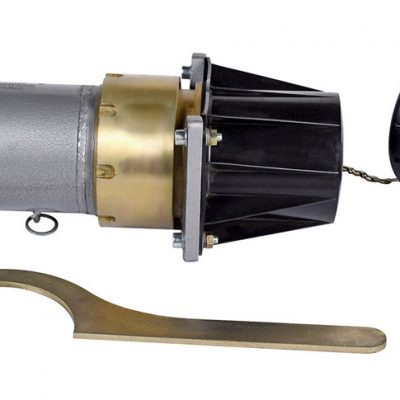

Соединители взрывозащищенные рудничные ВЭЛАН типа СВР

Главная/Продукция Вэлан, Соединители электрические/Соединители взрывозащищенные рудничные ВЭЛАН типа СВР

Назначение

Соединители взрывозащищенные рудничные типа СВР предназначены для соединения и разъединения электрических цепей напряжением до 1140 В частотой 50 и 60 Г ц переменного тока при присоединении гибких кабелей к электродвигателям и электрооборудованию угольных комбайнов и других забойных машин, для соединения двух отрезков кабелей, проложенных по горным выработкам угольных шахт и рудников, а также для соединения и разъединения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и с источниками электрической энергии в наземных стационарных и передвижных установках, эксплуатируемых во взрывоопасных зонах внутри и снаружи помещений.

Также соединители с номинальным током от 25А до 400А, встроенные в оболочку, предназначены для питания сильноточного оборудования: генераторов, прессов и т.д. Для данных разъемов применяются вилки кабельные СВР-Х-ВК номинальным током от 25А до 400А.

Особенности

  • Соединители имеют большое количество конструктивных исполнений и широкий диапазон номинального тока.
  • Взрывонепроницаемость соединителей обеспечивается: линейных соединителей – в соединенном состоянии; встраиваемых – в соединенном положении при установке в изделие.

Конструкция

Конструкция соединителей (электрическая блокировка) обеспечивает разъединение главных контактов после дистанционного отключения напряжения с этих контактов.

Механическая износостойкость соединителей составляет 6300 циклов (соединение и разъединение). Конструктивно соединитель СВР состоит из двух частей: вилки и розетки. Вилка состоит из металлического корпуса, в котором расположена пластмассовая деталь (изолятор вилки) со встроенными штырями из латуни следующих цепей: главной, цепи управления и заземления. Розетка также состоит из металлического корпуса, в котором расположена пластмассовая деталь (изолятор розетки) со встроенными в него гнездами указанных выше цепей. В гнездах и пальцах предусмотрены устройства для подсоединения кабелей.

Пластмассовые детали розетки и вилки запрессованы в металлические гильзы и закреплены в корпусах винтами. Цепи управления выполнены искробезопасными. Их места присоединения отгорожены от силовых цепей изоляционными перегородками, что обеспечивает расстояние до искроопасных цепей не менее 50 мм. Система электрической блокировки выполнена таким образом, что при разъединении вилки и розетки первыми размыкаются контакты главной цепи управления, затем контакты силовой цепи и последним размыкается заземляющий контакт.

Кабель уплотняется резиновым кольцом и кабельной муфтой. Специальная скоба предохраняет кабель от выдергивания и поворота. Соединяются вилка и розетка при помощи специальной гайки, которая устанавливается на корпусе и завинчивается специальным ключом. Для правильного сочленения вилки и розетки служат направляющие и указатели.

Покрытие соединителя искробезопасное, устойчивое к рабочим средам, ионизационному излучению. Материал корпуса оболочки устойчивый к парам сероводорода и соляной кислоты, фрикционно искробезопасный.

Комплектность поставки

В комплект поставки входят:

  • соединитель линейный, встраиваемая вилка или встраиваемая розетка-1шт;
  • специальные ключи для расчленения вилок или розеток (на каждый соединитель)- 1 экз.

Примечание: при поставке в один адрес комплектуется одним ключом на пять комплектов.

К комплекту прилагаются:

  • паспорт – 1 экз.,
  • руководство по эксплуатации на каждые 10 однотипных вилок или розеток, отправляемых в один адрес – 1 экз.

Соединители, встроенные в оболочку, могут комплектоваться по требованию заказчика:

  • различными типоразмерами оболочек;
  • автоматическими выключателями (разных марок и номинальных токов);
  • переключателями ExGN (кулачковые, Ex-компонент, серий GN, ПП53, ПКУ или др.);
  • кабельными вводами (сталь, латунь, нержавеющая сталь, широкий диапазон вводимых кабелей);
  • световыми индикаторами (на различные напряжения, несколько видов цветов);
  • защитной крышкой с цепочкой для предотвращения потери крышки.

СВР – Х1 – Х2 – Х3

СВР – соединитель взрывозащищенный рудничный

Х1 – номинальный ток в амперах (25, 63, 250, 320, 400)

Х2 – конструктивное исполнение:

  • Л – линейный
  • ЛВ – линейная вилка
  • ЛР – линейная розетка
  • ВВ – встраиваемая вилка
  • ВР – встраиваемая розетка
  • ВДВ – встраиваемая с дополнительным вводом вилка
  • ВС – вилка стационарная
  • РС – розетка стационарная
  • РДК – розетка, с дополнительным вводом, кабельная
  • ВК – вилка кабельная
  • РК – розетка кабельная

Х3 – вид климатического исполнения по ГОСТ 15150: У5, Т5

Пример формулировки заказа:

СВР-250-ЛВ-У5

соединитель взрывозащищенный рудничный с линейной вилкой на ток 250А.

Маркировка взрывозащиты:

  • соединители линейные – РВ Exd ia I Mb/1Ехd ia IIA T4 Gb
  • стационарные и встраиваемые- Exd ia I Mb U/Ехd ia IIA Gb U

Число контактов:

  • 25; 63; 250А – 7 (3 силовой цепи, 3 цепей управления и 1 заземляющий)
  • 320; 400А – 9 (3 силовой цепи, 5 цепей управления и 1 заземляющий)

Степень защиты от внешних воздействий: IP67

Температура окружающей среды: от -60°С до + 50°С

Вид климатического исполнения: У5, Т5

Номинальное напряжение переменного тока:

  • главной цепи – до 1140 В
  • цепи управления – до 60 В

Номинальный ток:

  • главной цепи – 25; 63; 250; 320; 400 А
  • цепи управления – 10 А

Сечение основной жилы подсоединяемого кабеля:

  • 25 А – 6 мм²
  • 63 А – 6,10 мм²
  • 250 А – 16, 25, 35, 50, 70 мм²
  • 320 А – 50,70,95 мм²
  • 400 А – 70, 95, 120 мм²

Номер технических условий: ТУ 3424-003-00213569-2007
