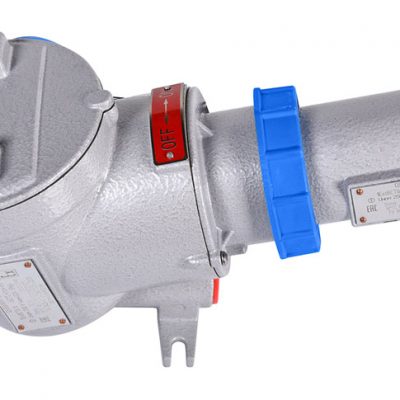

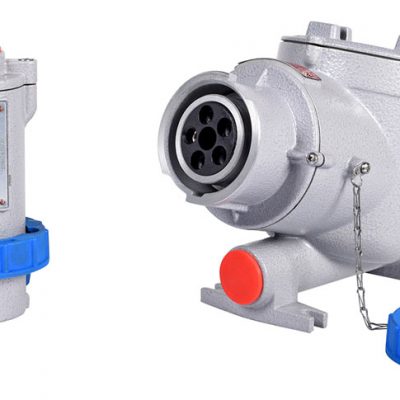

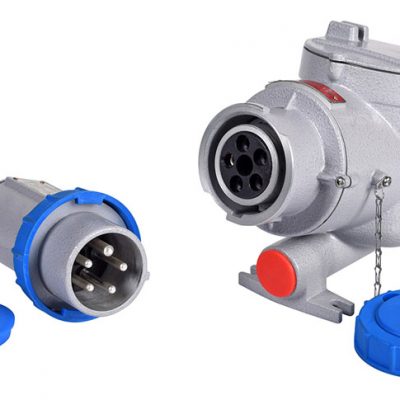

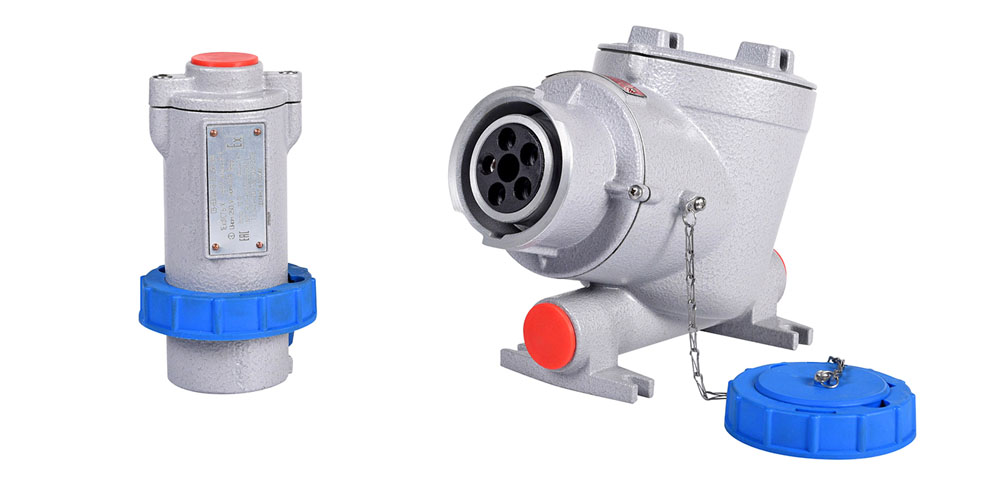

Соединители электрические взрывозащищенные СВ-ВЭЛАН

Главная/Продукция Вэлан, Соединители электрические/Соединители электрические взрывозащищенные СВ-ВЭЛАН

Назначение

Соединители взрывозащищенные предназначены для быстрого соединения и разъединения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и источников питания в наземных стационарных и передвижных электрических установках напряжением до 690 В постоянного тока и переменного тока частотой до 60 Гц.

Особенности

  • Соединители имеют цветовую маркировку, удобную при установке нескольких соединителей.

Конструкция

Конструкция соединителей обеспечивает электрическую блокировку. Электрическая блокировка гарантирует:

  • подачу напряжения на контакты только после полного соединения вилки с розеткой;
  • разъединение контактов только после отключения напряжения с этих контактов.

Включение соединителей производится путём вставки вилки в розетку и поворотом её на 45° по часовой стрелке. Вынуть вилку из розетки можно только тогда, когда переключатель находится в положении «OFF» . Контакт заземления и его гнездо больше, чем остальные контакты и гнезда. Для различения соединителей на разные напряжения вилки и розетки имеют цветовую кодировку соединительной гайки.

Вилки состоят из: корпусных деталей с контактным блоком внутри, механизма фиксации и двух заглушек.

Розетки состоят из: корпусных деталей с контактным блоком внутри, внутреннего пакетного выключателя, крышки с уплотнением и фиксирующим винтом, трёх заглушек.

Розетки предназначены для крепления на ровную поверхность и имеют внутренний и внешний болты заземления.

Подводимые кабели уплотняются при помощи кабельных вводов (заказываются дополнительно). В зависимости от количества контактов и номинального тока в корпусах взрывозащищенных соединителей СВ-ВЭЛАН выполнены резьбовые отверстия под кабельные вводы со следующей резьбой:

  • 2 отверстия М25х1,5 (розетка на 16А, 3 и 4 контакта);
  • 1 отверстие М25х1,5 (вилка на 16А, 3 и 4 контакта);
  • 2 отверстия М32х1,5 (розетка на 16А, 5 контактов; розетка на 32А, 3 – 5 контактов);
  • 1 отверстие М32х1,5 (вилка на 16А, 5 контактов; вилка на 32А, 3 – 5 контактов).
  • 2 отверстия М40х1,5 (розетка на 63А, 4 и 5 контактов);
  • 1 отверстие М50х1,5 (вилка на 63А, 125А, 4 и 5 контактов);
  • 1 отверстие М63х1,5 (розетка на 125А, 4 и 5 контактов).

Разъемы имеют фиксирующее устройство, предотвращающее самопроизвольное разъединение. При этом фиксация в крайних положениях («открыто» – «закрыто») – четкая и ясно ощутимая операция.

Комплектность поставки

Электрические соединители в соответствии с заказом.

Дополнительно заказываются:

Кабельные вводы:

Для вилки и розетки на 16А, 3 и 4 контакта:

  • ВК-Х-ВЭЛ 4-М25-Exd или ВК-Х-ВЭЛ 2-М25-ExdG для небронированного кабеля;
  • ВК-Х-ВЭЛ 2БМ-М25-ExdG для бронированного кабеля;
  • ВК-Х-ВЭЛ 2БТ-М25-ExdG-G¾ для небронированного/бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

Для вилки и розетки на 16А, 5 контактов, а также для вилки и розетки на 32А, 3 – 5 контактов:

  • ВК-Х-ВЭЛ 4-М32-Exd или ВК-Х-ВЭЛ 2-М32-Exd G для небронированного кабеля;
  • ВК-Х-ВЭЛ 2БМ-М32-ExdG для бронированного кабеля;
  • ВК-Х-ВЭЛ 2БТ-М32-ExdG-G1 для небронированного/бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-25.

Для розетки на 63А, 4 и 5 контактов:

  • ВК-Х-ВЭЛ 4-М40-ExdGили ВК-Х-ВЭЛ 2-М40-ExdG для небронированного кабеля;
  • ВК-Х-ВЭЛ 2БМ-М40-ExdG для бронированного кабеля;
  • ВК-Х-ВЭЛ 2БТ-М40-ExdG-G1¼ для небронированного/бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-32.

Для вилки на 63А, 4 и 5 контактов, а также для вилки 125А, 4 и 5 контактов:

  • ВК-Х-ВЭЛ 4-М50-ExdG или ВК-Х-ВЭЛ 2-М50-ExdG для небронированного кабеля;
  • ВК-Х-ВЭЛ 2БМ-М50-ExdG для бронированного кабеля;
  • ВК-Х-ВЭЛ 2БТ-М50-ExdG-G1½ для небронированного/бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-40.

Для розетки на 125А, 4 и 5 контактов:

  • ВК-Х-ВЭЛ 4-М63-ExdG или ВК-Х-ВЭЛ 2-М63-ExdG для небронированного кабеля;
  • ВК-Х-ВЭЛ 2БМ-М63-ExdG для бронированного кабеля;
  • ВК-Х-ВЭЛ 2БТ-М63-ExdG-G2 для небронированного/бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-50.

Заглушки на неиспользуемые резьбовые отверстия:

  • З-Х-ВЭЛ-М25-d-В1,5 для вилки и розетки на 16А, 3 и 4 контакта;
  • З-Х-ВЭЛ-М32-d-В1,5 для вилки и розетки на 16А, 5 контактов, а также для вилки и розетки на 32А, 3 – 5 контактов;
  • З-Х-ВЭЛ-М40-d-В1,5 для розетки на 63А, 4 и 5 контактов;
  • З-Х-ВЭЛ-М50-d-В1,5 для вилки на 63А, 4 и 5 контактов, для вилки 125А, 4 и 5 контактов; З-Х-ВЭЛ-М63-d-В1,5 для вилки на 125А, 4 и 5 контактов.

Х1 – обозначение составных частей соединителя:

  • ВР – вилка с розеткой
  • В – вилка
  • Р – розетка

Х2 – номинальный ток, А: 16, 25, 32, 63, 100, 125

Х3 – номинальное напряжение (в соответствии с таблицей):

  • 250 – при напряжении 200-250 В
  • 415 – при напряжении 380-415 В
  • 690 – при напряжении 480-690 В

Х4 – число контактов: 3 (2P+PE); 4 (3P + PE); 5 (3P + N + PE) (в соответствии с таблицей)

Х5 – климатическое исполнение и категория размещения по ГОСТ 15150: УХЛ1, ОМ1, В1

Пример формулировки заказа:

СВ-ВЭЛАН-ВР-32-250-4B1

Розетка взрывозащищенная в комплекте с вилкой с 4-мя контактами, на ток 32А и номинальное напряжение 250 В

Маркировка взрывозащиты:

  • для соединителей на номинальный ток 16А, 25А и 32А – 1Ex d IIC T6 Gb Х/ Ex tb IIIC T80°С Db X
  • для соединителей на номинальный ток 63А – 1Ex d IIC T5 Gb Х/ Ex tb IIIC T95°С Db X
  • для соединителей на номинальный ток 100А, 125А и – 1Ex d IIC T4 Gb Х/ Ex tb IIIC T120°С Db X

Номинальное напряжение и цвет соединительной гайки, ему соответствующей:

  • 200-250 В – синий
  • 380-415 В – красный
  • 480-690 В – черный

Номинальный ток: 16А; 25А, 32А; 63А; 100А, 125А

Температура окружающей среды:

  • для соединителей на номинальный ток 16А, 25А и 32А – от -60°С до +55°С
  • для соединителей на номинальный ток 63А, 100А и 125А – от -55°С до +55°С

Степень защиты от внешних воздействий: IP66

Материал корпуса: модифицированный алюминиевый сплав

Количество контактов: 3 (2P+PE); 4(3P+PE); 5(3P+N+PE)

Вид климатического исполнения: УХЛ1, ОМ1, В1

Номер технических условий: ТУ 3424-010-73671038-2005
