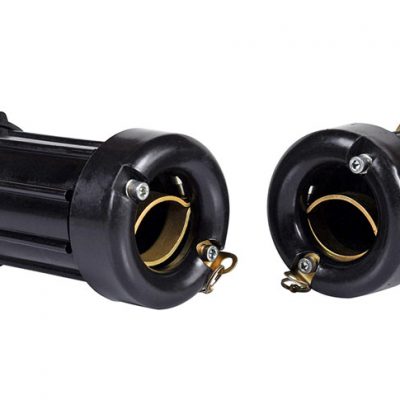

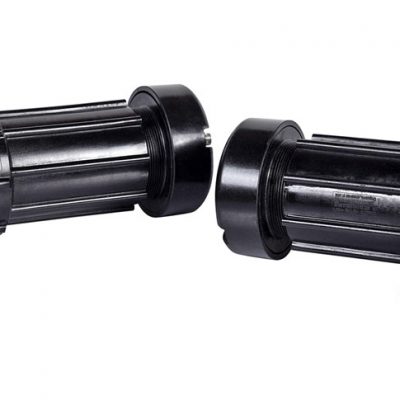

Соединитель электрический взрывозащищенный ВЭЛАН ВВ и ВР

Назначение

Соединители и разъемы предназначены для соединения и разъединения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и с источниками электрической энергии в наземных стационарных и передвижных установках, эксплуатируемых внутри и снаружи помещений.

Взрывозащищенные соединители ВВП, ВРП, ВВК, ВРК, разъемы ВРН, ВВН предназначены для применения во взрывоопасных зонах в соответствии с нормативными документами.

Особенности

• Соединители имеют широкий диапазон номинального тока.
• Соединители, встроенные в оболочку могут комплектоваться по требованию заказчика:
  • автоматическими выключателями, переключателями ЕхGN, кабельными вводами, световыми индикаторами.

Конструкция

Вилки и розетки состоят из следующих основных узлов:

• крышки с уплотнением (и механизмом фиксации для розеток);
• корпуса с контактами (и механизмом фиксации для вилок);
• хвостовика;
• цепи.

Вилки и розетки стационарные (панельные) не имеют хвостовика.

Разъемы имеют фиксирующее устройство, предотвращающее самопроизвольное разъединение. При этом фиксация в крайних положениях («открыто» – «закрыто») – четкая и ясно ощутимая операция.

Комплектность поставки

В комплект поставки входят:

• вилка и розетка-1шт;
• комплект колец (шайб) под уплотнение кабеля кабельных вилок или розеток (на каждую вилку или розетку), кроме соединителей на ток 16А- 2 шт;
• комплект ЗИП резино-технических изделий на 10 наименований вилок или розеток кабельных: уплотнение корпуса – 2 шт., уплотнение кабеля – 4шт;
• для панельных вилок или розеток: уплотнение корпуса – 2 шт;
• специальные ключи для расчленения вилок или розеток (кроме соединителей на ток 16 и 25 А)- 2 шт.

Соединители, встроенные в оболочку, могут комплектоваться по требованию заказчика:

• различными видами и типоразмерами оболочек;
• автоматическими выключателями (разных марок и номинальных токов);
• переключателями ExGN (кулачковые, ЕхGN, ПП53, ПКУ или др.);
• кабельными вводами (сталь, латунь, нержавеющая сталь, широкий диапазон вводимых кабелей);
• световыми индикаторами (на различные напряжения, несколько видов цветов);
• защитной крышкой с цепочкой для предотвращения потери крышки.

В – индекс, обозначающий взрывозащищенное исполнение соединителей

Х1 – обозначение составных частей соединителя:

• В – вилка
• Р – розетка

Х2 – исполнение по назначению:

• К – кабельные (переносные)
• П – панельные (стационарные встраиваемые)
• Н – настенные (стационарные)

Х3 – номинальный ток, А: 16, 25, 32, 40, 63, 160, 250, 400

Х4 – число контактов: 1; 4(3P + PE); 5(3P + N + PE)

Х5 – индекс, указывающий на наличие выключателя (указывается только для настенного исполнения):

• А – автоматический выключатель
• GN – переключатель

В том случае, если автоматический выключатель или переключатель не устанавливается, индекс не указывается.

Х6 – материал оболочки для встраивания соединителя:

• П – пластик
• А – алюминий
• С – сталь
• Н – нержавеющая сталь

Индекс указывается только для настенного исполнения.

Х7 – тип кабельного ввода и их количество

Индекс указывается только для настенного исполнения.

Х8 – наличие в комплекте ответной кабельной вилки или розетки:

• 1 – имеется
• 0 – отсутствует

Индекс указывается только для настенного исполнения.

В1 – климатическое исполнение и категория размещения по ГОСТ 15150

М – обозначение наличия электрической блокировки для пятиконтактных соединителей (наличие блок-контакта)

Х9 – маркировка взрывозащиты:

• для всех исполнений, кроме 250 и 400 А – 1Ex d e IIC T6…T5 Gb/Ex tb IIIC T80°C …T95°C Db, 1Ex d e IIB T6…T5 Gb/Ex tb IIIC T80°C …T95°C Db, 1Ex e IIC T6…T5 Gb/Ex tb IIIC T80°C …T95°C Db
• для исполнений 250 и 400 А – 1Ex d e IIC T4 Gb/Ex tb IIIC T130°C Db, 1Ex d e IIB T4 Gb/Ex tb IIIC T130°C Db, 1Ex e IIC T4 Gb/Ex tb IIIC T130°C Db

Примеры формулировки заказа:

ВРН32-5-П3.2-(Л-1БМ-М25)х1(D)-0-В1М-1Ex e IIC T6 Gb

Взрывозащищенная розетка настенного монтажа на номинальный ток 32 А, 5 контактов в оболочке из пластика габарита 3.2, без кабельной вилки, с кабельным вводом ВК-Л-ВЭЛ 1БМ-М25.

ВРП25-4В1-1Ex e IIC T6 Gb

Взрывозащищенная розетка панельная на номинальный ток 25 А, 4-х контактная.

ВВК25-4В1-1Ex e IIC T6 Gb

Взрывозащищенная вилка кабельная номинальный ток 25 А, 4-х контактная.

Маркировка взрывозащиты:

• для всех исполнений, кроме 250 и 400 А – 1Ex d e IIC T6…T5 Gb/Ex tb IIIC T80°C …T95°C Db, 1Ex d e IIB T6…T5 Gb/Ex tb IIIC T80°C …T95°C Db, 1Ex e IIC T6…T5 Gb/Ex tb IIIC T80°C …T95°C Db
• для исполнений 250 и 400 А – 1Ex d e IIC T4 Gb/Ex tb IIIC T130°C Db, 1Ex d e IIB T4 Gb/Ex tb IIIC T130°C Db, 1Ex e IIC T4 Gb/Ex tb IIIC T130°C Db

Номинальное напряжение, В:

• переменного тока – до 660
• постоянного тока – до 440

Номинальный ток, А: 16, 25, 32, 40, 63, 160, 250, 400

Степень защиты от внешних воздействий:

• кабельных соединителей – IP67
• остальных соединителей (стандартное исполнение) – IP65
• остальных соединителей (спец. заказ) – IP66

Температура окружающей среды: от -60°С до +50°С

Вид климатического исполнения: В1

Номер технических условий: ТУ 3424-010-73671038-2005
