Назначение
Модули ЩОВ предназначены для распределения переменного тока напряжением 400В, частотой 50,60Гц и постоянного тока напряжением 230В в стационарных осветительных сетях и их защиты во взрывоопасных зонах предприятий химической, нефтеперерабатывающей, газовой и других отраслей промышленности, в которых по условиям эксплуатации возможно образование взрывоопасных смесей газов и паров с воздухом, отнесенных к категориям IIA, IIB и группам Т1…Т4.
Особенности
Возможность модульной сборки изделий позволяет реализовать любую схему заказчика.
Конструкция

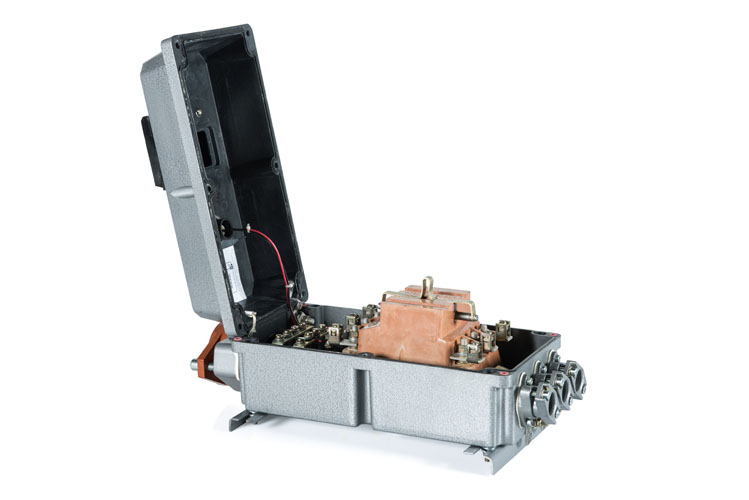

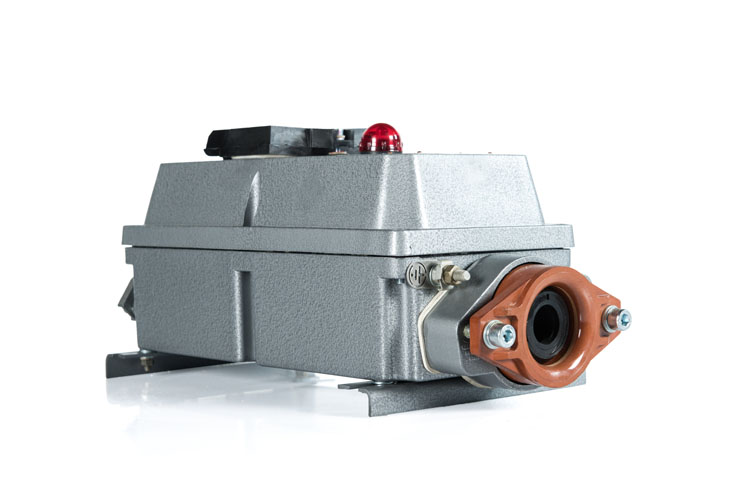

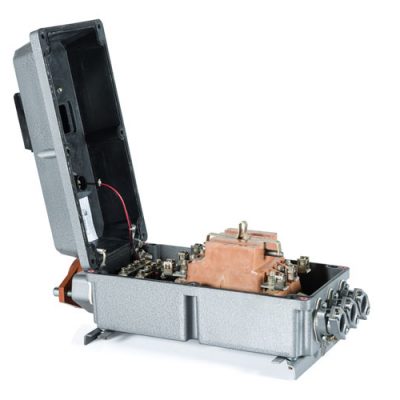

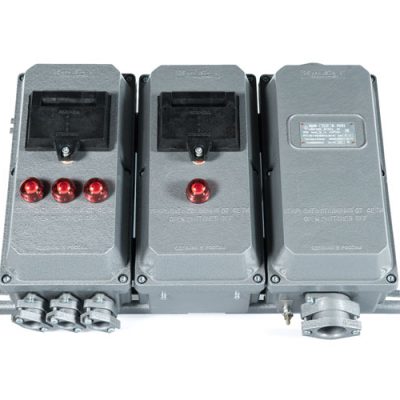

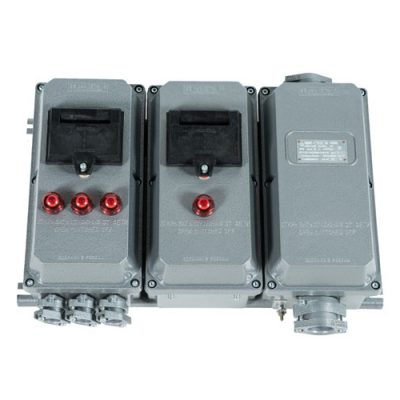

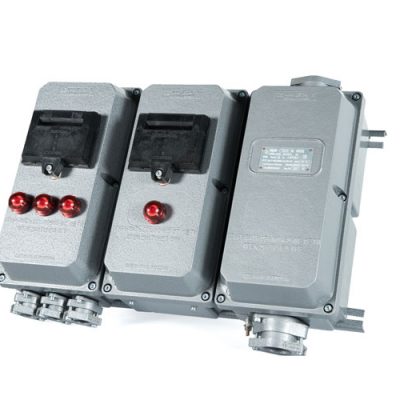

Взрывозащищенные модули ЩОВ могут быть двух типов: ЩОВ-Б и ЩОВ-Д. Изделия выполнены на модульной основе и представляют собой наборную конструкцию, собираемую из базовых модулей в различных сочетаниях на количество отходящих линий 3, 6, 9 и 12. За базовые модули приняты: присоединительный модуль, модуль разъединителя, линейный модуль с одним трехполюсным автоматическим выключателем, линейный модуль с тремя однополюсными автоматическими выключателями. В линейных модулях и модуле разъединителя установлены индикаторы световые ИС-К2-230 (цвет красный), которые сигнализируют о включенном состоянии автоматических выключателей.
Модули ЩОВ могут изготавливаться с дополнительными модулями взрывозащищенных розеток панельного типа ВРП (на максимальный ток до 160А) и вилками кабельными ВВК в комплекте. Тип взрывозащищенных соединителей, их количество и схема подключения ВРП согласно техническому заданию заказчика.
Комплектность поставки
В комплект поставки входят:
- модуль типа ЩОВ-Х – 1шт;
- руководство по эксплуатации – 1 шт;
- паспорт – 1 экз. Все кабельные вводы дополнительно закрыты заглушками.
Структура условного обозначения модуля ЩОВ-Д
ЩОВ-X1 Х2 Х3 Х4 Д Х5
ЩОВ – щиток осветительный взрывозащищенный.
Х1 – количество линейных модулей однополюсных автоматических выключателей (в одном модуле три выключателя): 0,1,2,3,4.
Х2 – количество линейных модулей с трехполюсным автоматическим выключателем (в одном модуле один выключатель): 0,1,2,3,4.
Х3 – наличие модуля разъединителя:
- 0 – без разъединителя;
- 1 – с разъединителем.
Х4 – вид присоединительного модуля:
- 0 – с клеммником для присоединения жил кабелей сечением от 10 мм2 до 35 мм2
- 1 – с блоком зажимов для присоединения жил кабеля сечением от 35 мм2 до 95 мм2.
Д – буква, указывающая на модернизацию изделия.
Х5 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, Т1.
Пример записи формулировки заказа:
ЩОВ-2210Д УХЛ1
Что соответствует: модуль типа ЩОВ-Д с двумя линейными модулями с однополюсными выключателями, двумя линейными модулями с трехполюсными выключателями, модулем разъединителя и присоединительным модулем, комплектуемым клеммником, модернизированный, для внутрироссийских поставок в районы с умеренным и холодным климатом при его заказе и в документации другого изделия.
Примечание: при заказе ЩОВ-0100Д после климатического исполнения указывается ток щитка, если он отличается от 25 А и находится в пределах от 25 А до 63 А.
Пример записи формулировки заказа:
ЩОВ-0100Д УХЛ1,63А.
Структура условного обозначения модуля ЩОВ-Б
ЩОВ-Х1 Х2 Х3 Б Х4
ЩОВ – щиток осветительный взрывозащищенный
Разделительный знак или цифра «5», указывающая на применение трехполюсного автоматического выключателя на номинальный ток 25А.
Х1 – количество линейных модулей однополюсных автоматических выключателей (в одном модуле три выключателя): 0,1,2,3,4.
Х2 – наличие модуля разъединителя:
- 0 – без разъединителя;
- 1 – с разъединителем.
Х3 – вид присоединительного модуля:
- 0 – с клеммником для присоединения жил кабелей сечением от 10 мм2 до 35 мм2
- 1 – с блоком зажимов для присоединения жил кабеля сечением от 35 мм2 до 95мм2
Б – буква, указывающая на модернизацию изделия.
Х4 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, Т1.
Пример записи формулировки заказа:
ЩОВ-311Б УХЛ1
Что соответствует: модуль типа ЩОВ-Б с тремя линейными модулями с однополюсными выключателями, модулем разъединителя и присоединительным модулем, комплектуемым блоком зажимов, модернизированный, для внутрироссийских поставок в районы с умеренным и холодным климатом при его заказе и в документации другого изделия.
Маркировка взрывозащиты: 2Ex d е IIB T4 Gc X
Номинальное напряжение:
- переменного тока – до 400В
- постоянного тока – до 230В
Номинальный ток: до 100А
Климатическое исполнение и категория размещения: УХЛ1, Т1
Температура окружающей среды:
- для исполнения УХЛ1 – от – 60°С до + 40°С
- для исполнения Т1 – от – 10°С до + 45°С
Степень защиты от внешних воздействий: IP65
Номер технических условий: ПИНЮ.656517.001 ТУ
