Пускатели взрывозащищенные из алюминия ВЭЛАН ПВ

Главная/Продукция Вэлан, Пускатели и контакторы/Пускатели взрывозащищенные из алюминия ВЭЛАН ПВ

Назначение

Пускатели взрывозащищенные типа ПВ, предназначенные для местного и дистанционного управления включением и отключением трехфазных асинхронных электродвигателей с короткозамкнутым ротором, эксплуатируемых в трехфазных сетях переменного тока электроустановок химической, газовой, нефтяной и других отраслей промышленности, а также (в зависимости от типоисполнений) для защиты от токов короткого замыкания и (или) перегрузки в отходящих силовых цепях.

Особенности

  • Местное и дистанционное управление электродвигателем.
  • Защита от токов короткого замыкания в отходящих силовых цепях.
  • Нулевая защита.
  • Световая сигнализация о включенном состоянии автоматического выключателя.
  • Световая сигнализация о включении контактора пускателя.
  • Кроме того, электрическая схема пускателя с устройством защитного отключения обеспечивает:- защиту при обрыве или перекосе фаз питающей сети и сигнализацию о ее срабатывании (УЗОТЭ «Перекос фаз»);
    • защиту от превышения номинального тока электродвигателя и сигнализацию о ее срабатывании (УЗОТЭ «Перегруз»);
    • защиту при перегреве обмотки статора электродвигателя и сигнализацию о ее срабатывании (УЗОТЭ «Перегрев»);
    • контроль изоляции цепи электродвигателя и сигнализацию о ее снижении (УЗОТЭ «Утечка»).
  • Электротепловое токовое реле предназначено для защиты от асимметрии, затянутого пуска, заклинивание ротора и перегрузки электродвигателей.

Конструкция

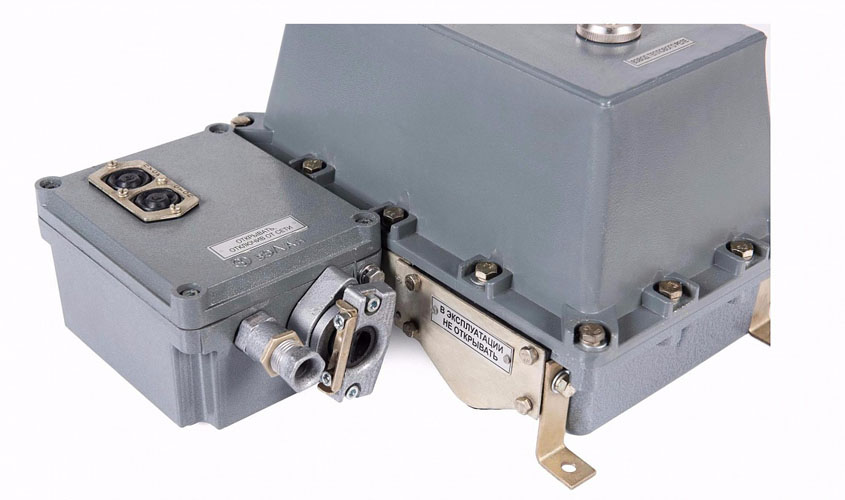

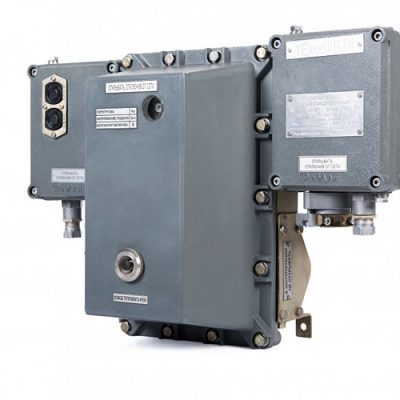

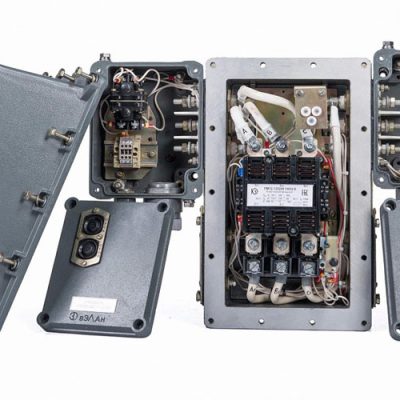

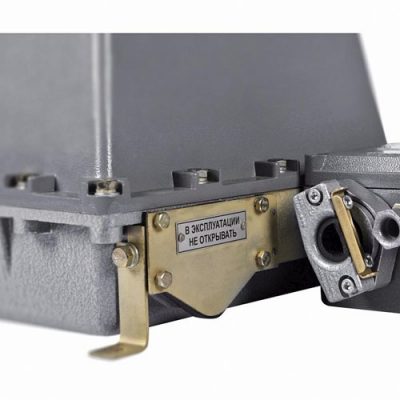

Пускатель состоит из трех отделений: аппаратного, вводного и выводного. Вводное и выводное отделения расположены по разные стороны от аппаратного: вводное – слева, выводное – справа.

Управление пускателем производится кнопками «ПУСК» и «СТОП», установленными на крышке вводного отделения. Управление автоматическим выключателем (для исполнений ВКТ и ВК) производится переключением рукоятки управления на крышке коммутационного отделения.

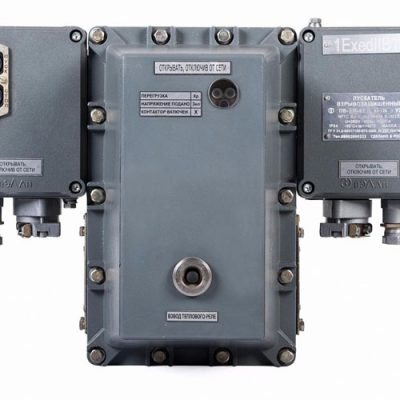

Пускатель ПВ имеет также световую сигнализацию. Смотровые окна предназначены для визуального наблюдения за показаниями световой сигнализации.

Дистанционное управление пускателем осуществляется от вынесенного кнопочного поста управления, кабель которого вводится во вводное отделение.

Пускатель имеет четыре исполнения по номинальному току: 63, 80, 95, 125 А. Каждое исполнение в зависимости от набора электроаппаратуры, в свою очередь, имеет четыре типоисполнения:

  • с автоматическим выключателем, контактором и электротепловым токовым реле (ВКТ), кроме пускателя на ток 125 А;
  • с автоматическим выключателем и контактором (ВК);
  • с контактором и электротепловым токовым реле (КТ);
  • с контактором и устройством защитного отключения трехфазного электродвигателя (КУ).

ПВ-Х1-Х2-Х3-Х4-Х5

ПВ – пускатель взрывозащищенный

Х1 – номинальный ток в амперах: 63, 80, 95, 125

Х2 – условное обозначение конструктивного типоисполнения пускателя по назначению и набору электроаппаратуры:

  • ВКТ – с автоматическим выключателем, контактором и электротепловым токовым реле
  • ВК – с автоматическим выключателем и контактором
  • КТ – с контактором и электротепловым токовым реле
  • КУ – с контактором и устройством защитного отключения трехфазного электродвигателя (УЗОТЭ)

Х3 – диапазоны регулирования номинального тока несрабатывания теплового реле для пускателей с электротепловым токовым реле, А:

  • 30,0 – 40,0
  • 37,0 – 50,0
  • 48,0 – 65,0
  • 55,0 – 70,0
  • 63,0 – 80,0
  • 80,0 – 93,0
  • 93,0 – 125,0 (только для исполнения ПВ-125-КТ)

Х4 – значение номинального напряжения, В: 400, 415, 440

Х4 – вид климатического исполнения и категория размещения по ГОСТ 15150: У2, Т2

Пример формулировки заказа:

ПВ-63-ВКТ(30,0-40,0)-400- У2

Маркировка взрывозащиты: 1Ex d е IIB T4 Gb

Номинальное напряжение:

  • силовых цепей – 400 В
  • цепей управления – 230 В

Номинальный ток в продолжительном режиме работы: 63 А, 80 А, 95 А, 125 А (в зависимости от исполнения)

Климатическое исполнение: У2, Т2

Температура окружающей среды:

  • для исполнения У2 от – 40°С до + 40°С
  • для исполнения Т2 от – 10°С до + 45°С

Степень защиты от внешних воздействий: IP65

Масса: не более 27 кг

Номер технических условий: ТУ 27.12.23-001-00213569-2019
