Пускатели электромагнитные шахтные ВЭЛАН ПЭШ и ПЭШР

Главная/Продукция Вэлан, Пускатели и контакторы/Пускатели электромагнитные шахтные ВЭЛАН ПЭШ и ПЭШР

Назначение

Пускатель предназначен для дистанционного пуска реверсивных приводов, установленных стационарно, защиты от токов короткого замыкания и перегрузки трехфазных асинхронных электродвигателей с короткозамкнутым ротором, ассиметрии фаз, затяжного пуска и заклинивания ротора, эксплуатируемых в трехфазных сетях переменного тока частотой 50 Гц напряжением 380 и 660 В с изолированной нейтралью трансформатора в угольных шахтах, опасных по газу (метану) и угольной пыли.

Особенности

  • Возможность реверсивного пуска двигателя.
  • Возможность использования вакуумного контактора.
  • Широкий диапазон мощностей управляемых электродвигателей.

Конструкция

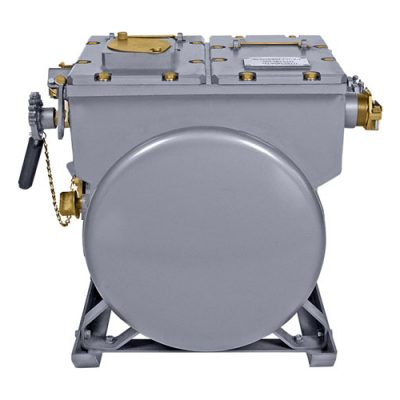

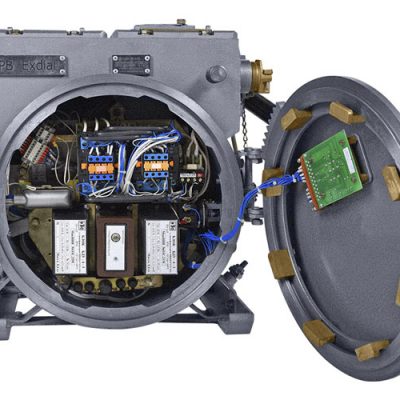

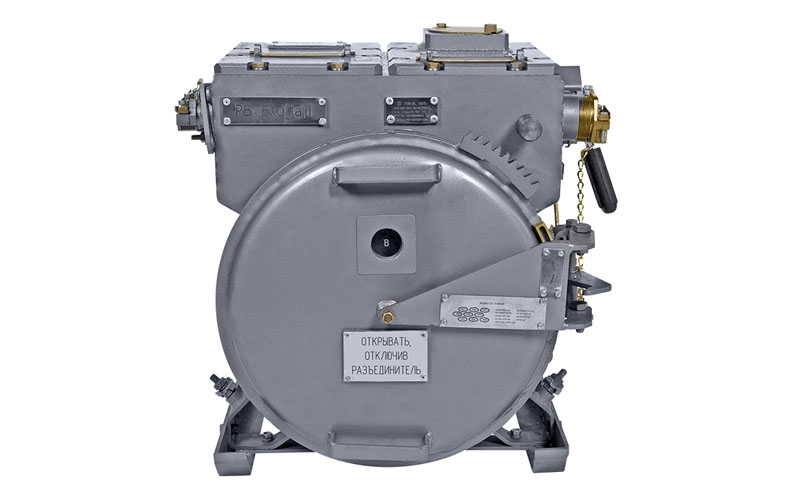

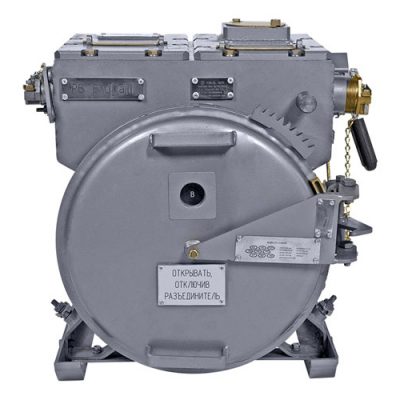

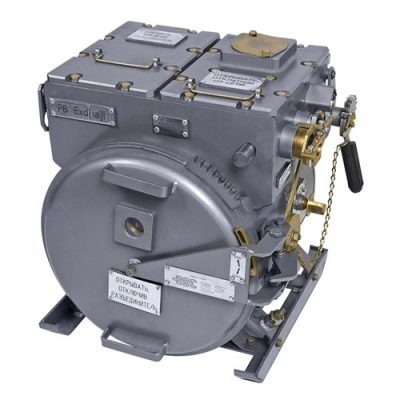

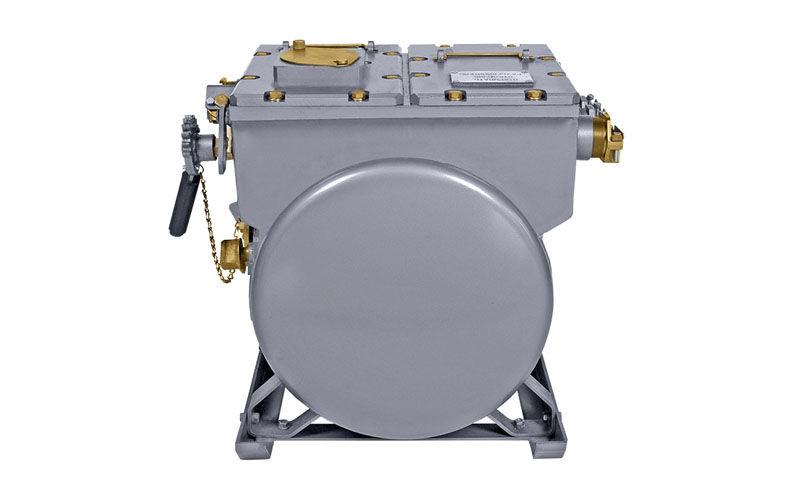

Пускатель представляет собой набор электрических аппаратов, смонтированных во взрывонепроницаемой оболочке. Оболочка состоит из четырех отделений (аппаратуры, вводов, выводов, разъединителя), разделенных взрывонепроницаемыми перегородками. Оболочка представляет собой комбинацию прямоугольного корпуса с цилиндрическим корпусом, передняя часть которого (отделение аппаратуры) имеет быстро открываемую крышку, открывание затвора которой осуществляется поворотом крышки на угол 22,5° по ходу часовой стрелки. На быстро открываемой крышке имеется предупредительная надпись “ОТКРЫВАТЬ, ОТКЛЮЧИВ РАЗЪЕДИНИТЕЛЬ”. Корпус закреплен на салазках. На корпусе имеются два силовых кабельных ввода и три контрольных кабельных ввода.

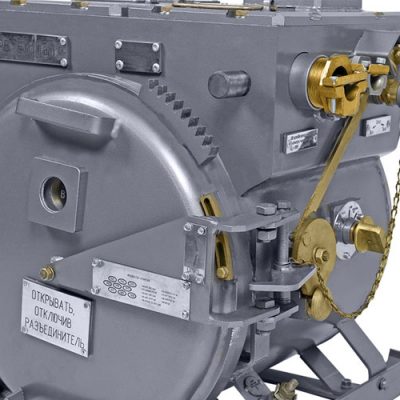

Один ввод силовой цепи и один ввод контрольных цепей находятся в отделении вводов, остальные – один силовой цепи и два контрольных цепей находятся в отделении выводов. На боковой стенке корпуса выведено: рукоятка переключателя для переключения режимов работы пускателя; на правой боковой стенке корпуса (вверху) выведены: рукоятка включения разъединителя; толкатель кнопочного выключателя «СТОП».

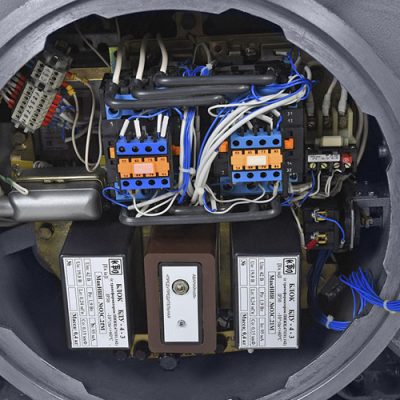

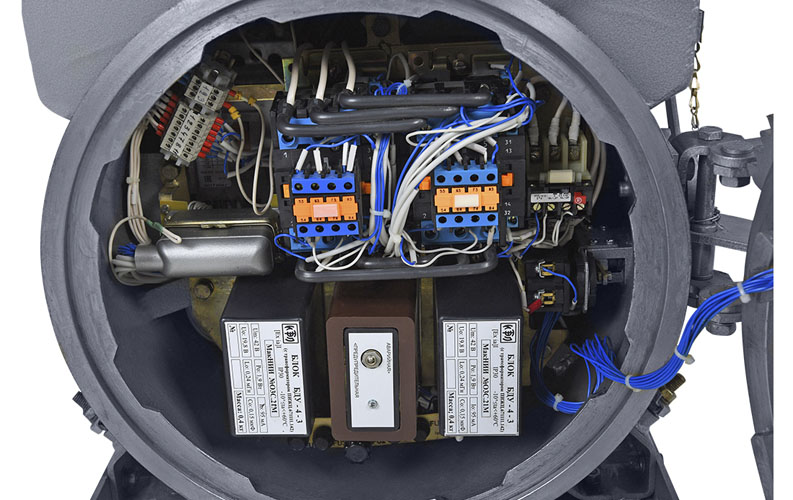

В верхней части корпуса находится смотровое окно для визуального контроля светодиодных индикаторов, расположенных на панели. Рядом со смотровым окном расположена табличка функционального назначения светодиодных индикаторов.

Электрическая связь отделения разъединителя с отделением аппаратуры осуществляется герметическим вводом для силовых цепей.

Отделение разъединителя закрывается той же крышкой, которая закрывает отделение вводов. На крышке имеется смотровое окно для визуального контроля за положением ножей разъединителя.

Смотровое окно закрыто заслонкой.

На крышке имеется предупредительная надпись “ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ”.

ПЭШ Х1 – X2 Х3 Х4 Х5 5

ПЭШ – пускатель электромагнитный шахтный

X1 – Р – реверсивное исполнение

X2 – номинальный ток в Амперах 10, 16, 25, 32, 40, 63, 63/80, 125/160, 250 А

X3 – номинальное напряжение в Вольтах 380/660, 660/1140 В

X4 – В – вакуумный контактор, отсутствие буквы – воздушный

Х5 – климатическое исполнение по ГОСТ 15150: УХЛ, Т

5 – категория размещения по ГОСТ 15150

Пример формулировки заказа:

ПЭШР-10 380/660В УХЛ5

что соответствует обозначению реверсного пускателя на ток 10А, напряжение 660В.

Маркировка взрывозащиты: РВ Ex d [ia Ма] Mb

Температура окружающей среды: от – 10 до + 35°С

Степень защиты от внешних воздействий: IP54

Номинальный ток:

  • ПЭШ(Р)-10 –10А
  • ПЭШ(Р)-16 –16А
  • ПЭШ(Р)-25 –25А
  • ПЭШ(Р)-40 –32/40А
  • ПЭШ(Р)-63 –50/63А
  • ПЭШ(Р)-63/80 –63/80А
  • ПЭШ(Р)-125/160 –125/160А
  • ПЭШ(Р)-250 –250А

Номинальное напряжение:

  • ПЭШ(Р)-10, ПЭШ(Р)-16, ПЭШ(Р)-25, ПЭШ(Р)-40, ПЭШ(Р)-63 –400/690В
  • ПЭШ(Р)-63/80, ПЭШ(Р)-125/160, ПЭШ(Р)-250 –690/1140, 400/690В

Климатическое исполнение: УХЛ5, Т5

Частота сети: 50 Гц

Максимальная мощность управляемого двигателя:

  • ПЭШ(Р)-10 –5/8 кВт
  • ПЭШ(Р)-16 –8/14 кВт
  • ПЭШ(Р)-25 –12/18,5 кВт
  • ПЭШ(Р)-40 –19/34 кВт
  • ПЭШ(Р)-63 –31/54 кВт
  • ПЭШ(Р)-63/80, ПЭШ(Р)-125/160, ПЭШ(Р)-250 –*

Ток уставки теплового реле (пределы регулирования):

  • ПЭШ(Р)-10 –(5,5-8,0)/(9,5-14)А
  • ПЭШ(Р)-16 –(4,5-14)/(13-19)А
  • ПЭШ(Р)-25 –(23-32)/(30-41)А
  • ПЭШ(Р)-40 –32/40А
  • ПЭШ(Р)-63 –42,5/57,5; 53,5-72А
  • ПЭШ(Р)-63/80, ПЭШ(Р)-125/160, ПЭШ(Р)-250 –*

Тип контактора для:

  • ПЭШ(Р)-10, ПЭШ(Р)-16, ПЭШ(Р)-25 –ПМЛ-4560М
  • ПЭШ(Р)-40, ПЭШ(Р)-63-ПМ12-125
  • ПЭШ(Р)-63/80, ПЭШ(Р)-125/160 –КВ1,14-1,6/160-3-У3-36-АС
  • ПЭШ(Р)-250 –КВ1,14-2,5/250-3-У3-36-АС

Предельная коммутационная способность (включающая/отключающая):

  • ПЭШ(Р)-10, ПЭШ(Р)-16, ПЭШ(Р)-25, ПЭШ(Р)-40, ПЭШ(Р)-63 –2700/1500А
  • ПЭШ(Р)-63/80, ПЭШ(Р)-125/160, ПЭШ(Р)-250-*

Напряжение искробезопасных цепей управления: 18 В

Габаритные размеры:

  • ПЭШ(Р)-10, ПЭШ(Р)-16, ПЭШ(Р)-25 –540х530х465 мм
  • ПЭШ(Р)-40, ПЭШ(Р)-63 –550х530х630 мм
  • ПЭШ(Р)-63/80, ПЭШ(Р)-125/160, ПЭШ(Р)-250- 645х10х665 мм

Масса не более, кг:

  • ПЭШ(Р)-10, ПЭШ(Р)-16, ПЭШ(Р)-25 –90 кг
  • ПЭШ(Р)-40, ПЭШ(Р)-63 –110 кг
  • ПЭШ(Р)-63/80, ПЭШ(Р)-125/160, ПЭШ(Р)-250- 170 кг

Номер технических условий: ТУ 27.12.23-001-00213569-2019

* – см. раздел Документация
