Пускатели электромагнитные Контактэнерго ПМЛ от 10А до 95А

Главная/Продукция Контактэнерго, Пускатели и контакторы/Пускатели электромагнитные Контактэнерго ПМЛ от 10А до 95А

Назначение

Пускатели электромагнитные ПМЛ, торговой марки «Контактэнерго», предназначены для эксплуатации в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока 50/60 Гц. При наличии тепловых реле, пускатели осуществляют защиту управляемых электродвигателей от перегрузки и от токов, возникающих при обрыве одной из фаз, а также от не симметрии фаз.

Принцип действия

Пускатели электромагнитные, торговой марки «Контактэнерго», имеют магнитную систему, состоящую из якоря и сердечника собранную в корпус из литьевой термостойкой пластмассы. На сердечнике установлена втягивающая катушка. По направляющим верхней части пускателя скользит траверса, на которой собраны якорь магнитной системы и мостики главных и блокировочных контактов с пружинами. При подаче напряжения на катушку якорь притягивается к сердечнику, нормально- открытые контакты замыкаются, нормально- закрытые размыкаются. При отключении пускателя происходит обратный процесс: под действием возвратных пружин подвижные части возвращаются в исходное положение, при этом главные контакты и нормально-открытые блок- контакты размыкаются, нормально-закрытые блок-контакты замыкаются.

Преимущества

  • Широкий диапазон выбора катушек управления на разные напряжения;
  • Предусмотрена возможность обеспечения защиты управляющих электродвигателей с помощью электротеплового реле, в том числе и в отдельной герметичной оболочке с классом IP54;
  • Компактная и современная конструкция;
  • Возможность проведения профилактических работ и осуществления ремонта без отсоединения внешних проводников;
  • Допускается установка вспомогательных (дополнительных) контактов для увеличения функциональных способностей пускателей в эксплуатации;
  • Возможность крепления пускателей на DIN-рейку или винтами на плоскости;
  • Возможность создания реверсивного исполнения сэлектрической и механической блокировкой.

Особенности контактной группы

  • Высокий процент содержания серебра в контактах

ПМЛ – Х Х Х Х Х Х УХЛ4

ПМЛ – серия пускателя

Х – величина номинального тока:

  • 1 – 10А,12А; – 25А; – 40А;
  • 4 – 63А, 65А; –95А.

Х – обозначение исполнения:

  • 1 – нереверсивный пускатель без теплового реле;
  • 2 – нереверсивный пускатель с тепловым реле;
  • 5 – реверсивный пускатель без теплового реле с механической блокировкой для степени защиты IP00, IP20 и с электрической и механической блокировкой для степени защиты IP40, IP54;
  • 6 – реверсивный пускатель с тепловым реле с электрической и механической блокировками;

Х – исполнение по степени защиты, наличию кнопок управления и сигнальной лампы:

  • 0 – IP00 (открытый);
  • 1 – IP54 без кнопок для пускателей без теплового реле или с кнопкой «сброс реле» для пускателей с тепловым реле;
  • 2 – IP54 с кнопками «ПУСК» и «СТОП»;
  • 3 – IP54 с кнопками «ПУСК», «СТОП» и сигнальной лампой;
  • 4 – IP40 без кнопок для пускателей без теплового реле или с кнопкой «сброс реле» для пускателей с тепловым реле;
  • 6 – IP20 (открытый).

Х – обозначение по исполнению и числу дополнительных (вспомогательных) контактов:

ПМЛ с катушками управления на переменном токе (AC):

  • 0 – 1з (для пускателей до 25А); 1р+1з (для пускателей от 40А до 95А);

  • 1 – 1р (один размыкающий контакт); 2р (два размыкающих контактов).

  • 2 – 3з + 2р ( для пускателей от 10А до 32А); 3з+3р (для пускателей от 40А до 95А);

*допускается установка контактной приставки ПКЛ.

Х – Д – обозначение пускателей с номинальным током:

  • 16А – для 1 величины; 32А – для 2 величины; 50А – для 3 величины; 80А – для 4 величины;
  • Д1 – пускатели с номинальным током 95А – для 4 величины.

Х – М – обозначение исполнения пускателей с возможностью крепления на DIN-рейку или винтами на плоскости.

УХЛ4 – обозначение климатического исполнения и категории размещения.

Номинальный рабочий ток In, A Износостойкость В/О, млн. циклов Максимальная частота включений, включений в час Мощность потребляемая катушкой, ВА Номиналь- ное напряжение изоляции Ui, В Мощность электродвигателя, АС-3, кВт
Механическая Коммутационная без нагрузки с нагрузкой рабочая пусковая 220В 380В 660В
10 20 3 3600 2400 8±1,8 68±8 660 3 5.5 7.5
12 20 3 3600 2400 8±1,8 68±8 3 5.5 7.5
16 20 2 3600 2400 8±1,8 68±8 4 7.5 9
25 16 2 3600 1200 7,6±1,4 87±13 5.5 11 15
32 16 2 3600 1200 7,6±1,4 87±13 7.5 15 18.5
40 16 2 3600 1200 20±4 200±35 11 18.5 30
50 16 2 3600 1200 7,6±1,4 87±13 15 22 33
63 16 2 3600 1200 20±4 200±35 18.5 30 37
65 16 2 3600 1200 20±4 200±35 18.5 30 37
80 10 1.5 3600 750 20±4 200±35 22 37 45
95 10 1.5 3600 750 20±4 200±35 25 45 45

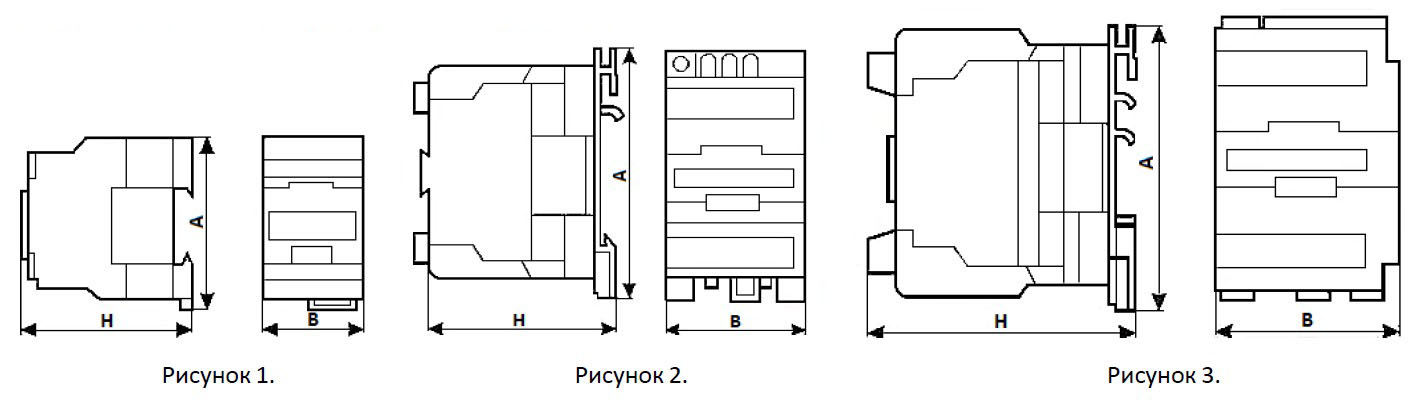

Габаритные размеры

Габаритные размеры нереверсивных пускателей

Документация

Габаритные размеры Номинальный ток In, A
10А, 12А 16А 25А 32А 40А, 50А, 63А, 65А 80А, 95А
Рис.1 Рис.1 Рис.2 Рис.2 Рис.3 Рис.3
Длина А, мм 75 75 82 84 127 127
Ширина В, мм 46 46 56 56 75 86
Высота Н, мм 80 84 93 98 112 125

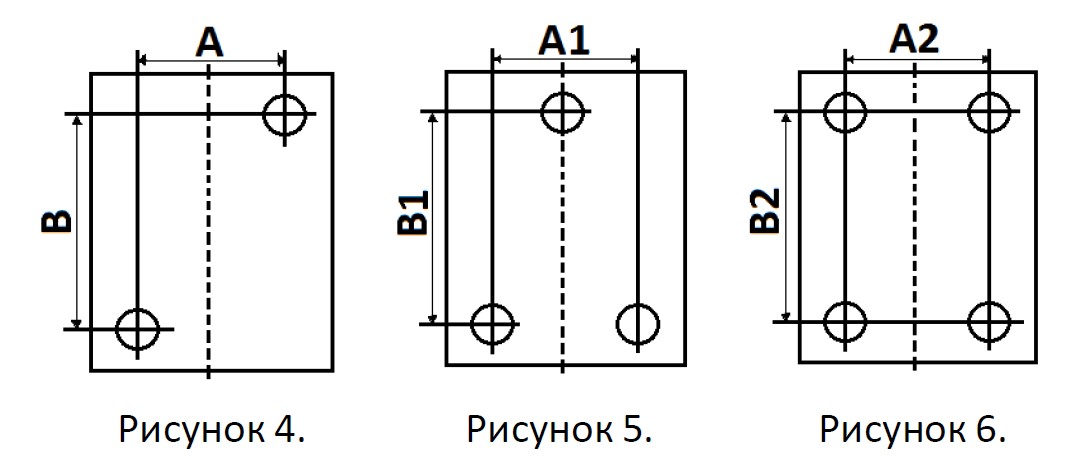

Установочные размеры нереверсивных пускателей

Документация

Габарит по току Рисунок Установочные размеры, мм
А В А1 В1 А2 В2
10А – 16А 4, 6 35 50 35 50
25А – 32А 4, 6 40 50 40 48
40А – 95А 5 40 106

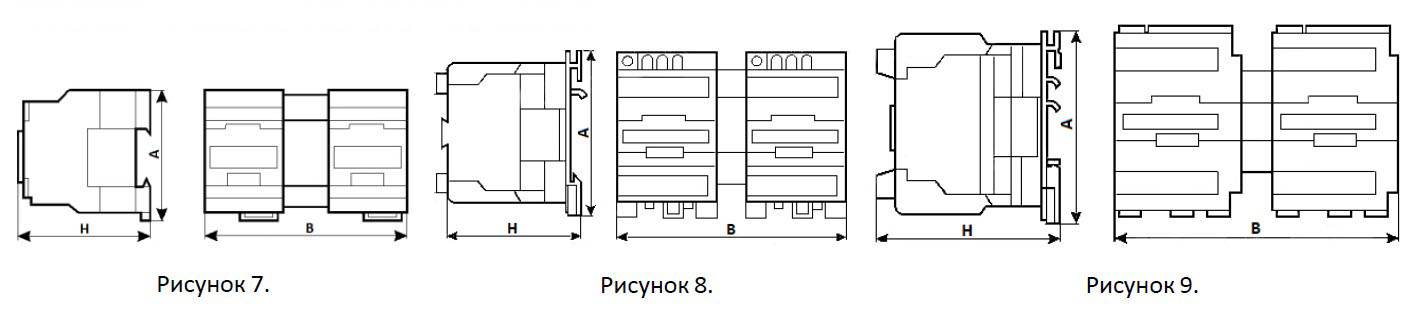

Габаритные размеры реверсивных пускателей

Документация

Габаритные размеры Номинальный ток In, A
10А, 12А 16А 25А 32А 40А, 50А, 63А, 65А 80А, 95А
Рис.7 Рис.7 Рис.8 Рис.8 Рис.9 Рис. 9
Длина А, мм 75 75 82 84 127 127
Ширина В, мм 105 105 125 125 165 187
Высота Н, мм 80 84 93 98 112 125

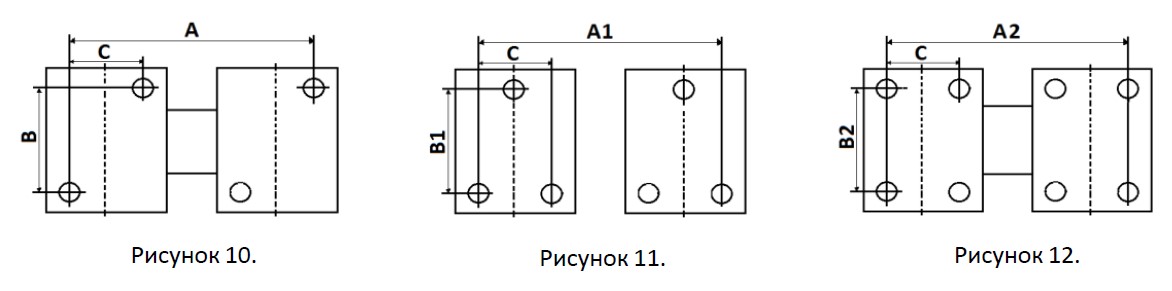

Документация

Габарит по току Рисунок Установочные размеры, мм
А В С А1 В1 А2 В2
10А – 16А 10, 12 95 50 35 95 50
25А – 32А 10, 12 115 50 40 115 48
40А – 95А 11 40 130 106

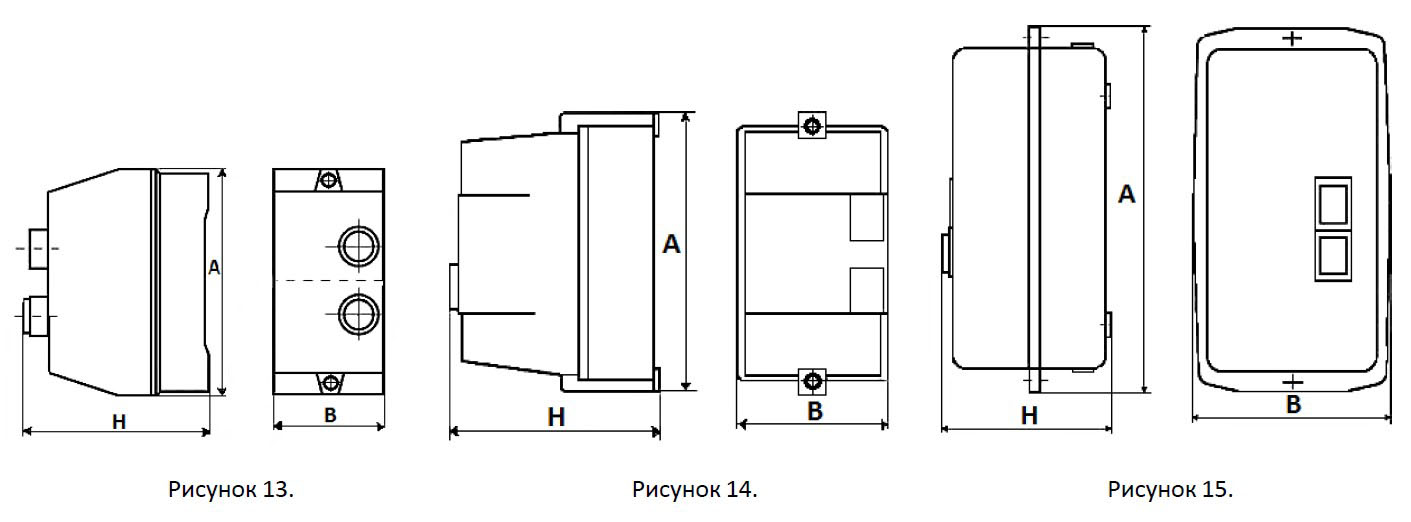

Габаритные и установочные размеры пускателей в корпусе

Документация

Габарит по току Рисунок Габаритные размеры, мм
А В Н
10А -16А 13 166 88 140
25А – 32А 14 186 102 142
40А – 95А 15 315 162 162

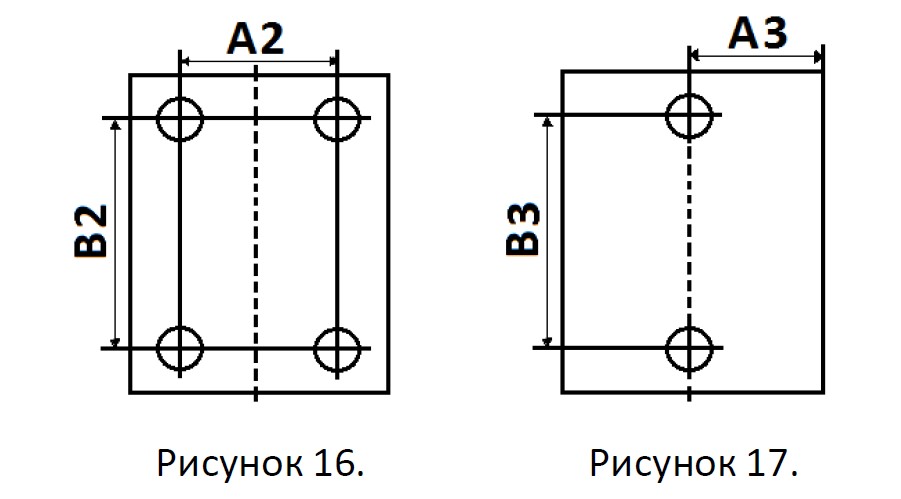

Документация

Габарит по току Рисунок Габаритные размеры, мм
А2 В2 А3 В3
10А – 16А 17 44 150
25А – 32А 17 52 166
40А – 95А 16 105 200

Сечение проводников и характеристики монтажа

Параметры Номинальный ток In, A
10А, 12А 16А 25А 32А 40А 50А, 63А, 65А 80А, 95А
Гибкий кабель, мм2 1 – 2,5 1,5 – 4 1,5 – 4 2,5 – 6 2016-06-01 00:00:00 2025-10-01 00:00:00 16 – 35
Жесткий кабель, мм2 1,5 – 4 2,5 – 6 2,5 – 6 2021-10-04 00:00:00 2025-10-01 00:00:00 16 – 35 25 – 50
Крутящий момент при затягивании, Нм 1.2 1.2 1.2 2.5 2.5 2.5 4

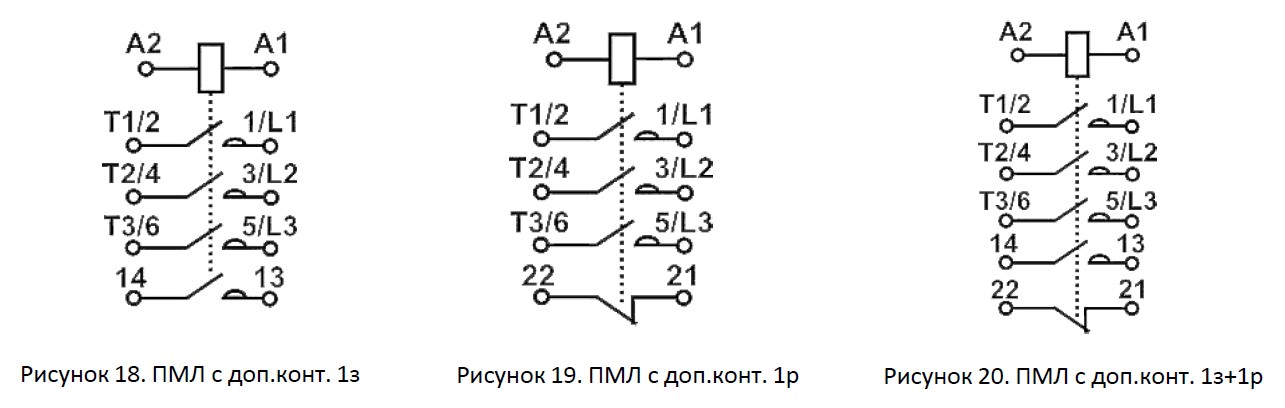

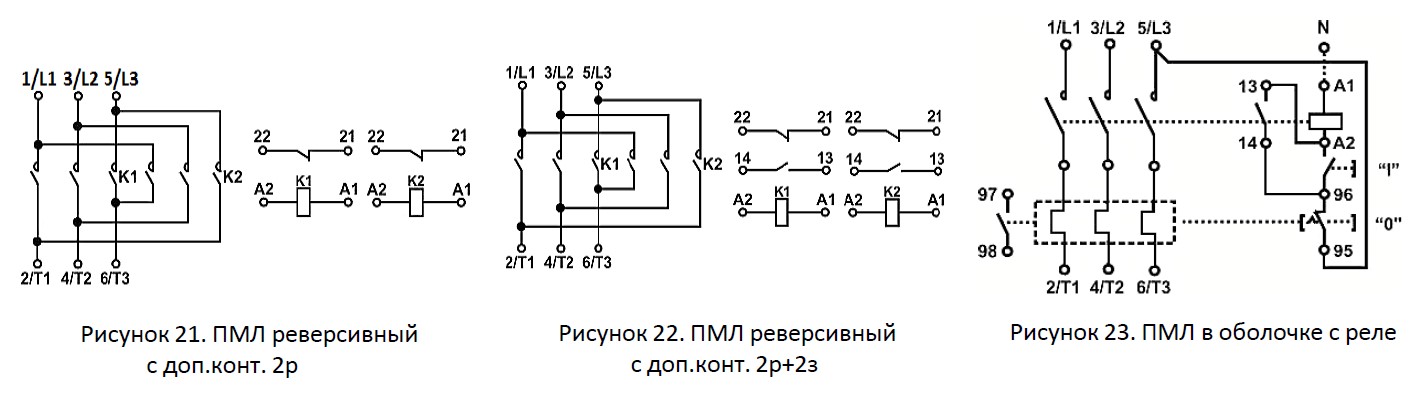

Принципиальные электрические схемы пускателей серии ПМЛ

Документация

Документация
