Назначение
Пускатели электромагнитные ПМ12, торговой марки «Контактэнерго», предназначены для эксплуатации в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока 50/60 Гц. При наличии тепловых реле, пускатели осуществляют защиту управляемых электродвигателей от перегрузки и от токов, возникающих при обрыве одной из фаз, а также от не симметрии фаз.
Принцип действия
Пускатели электромагнитные, торговой марки «Контактэнерго», имеют магнитную систему, состоящую из якоря и сердечника собранную в корпус из литьевой термостойкой пластмассы. На сердечнике установлена втягивающая катушка. По направляющим верхней части пускателя скользит траверса, на которой собраны якорь магнитной системы и мостики главных и блокировочных контактов с пружинами. При подаче напряжения на катушку якорь притягивается к сердечнику, нормально- открытые контакты замыкаются, нормально- закрытые размыкаются. При отключении пускателя происходит обратный процесс: под действием возвратных пружин подвижные части возвращаются в исходное положение, при этом главные контакты и нормально-открытые блок- контакты размыкаются, нормально-закрытые блок-контакты замыкаются.
Преимущества
- Широкий диапазон выбора катушек управления на разные напряжения;
- Предусмотрена возможность обеспечения защиты управляющих электродвигателей с помощью электротеплового реле, в том числе и в отдельной герметичной оболочке с классом IP40, IP54;
- Усовершенствованные тепловые реле на основе единого производительного механизма для различных номиналов на токи до 500А.
- Возможность проведения профилактических работ и осуществления ремонта без отсоединения внешних проводников;
- Установлены вспомогательные (дополнительные) контакты для увеличения функциональных способностей пускателей в эксплуатации;
- Возможность создания реверсивного исполнения с электрической и механической блокировкой.
ПМ12 – ХХХ Х Х Х – ХХХХ Х
ПМ12 – серия пускателя;
ХХХ – обозначение величины пускателя в зависимости от номинального тока;
Х – условное обозначение, наличия реле и блокировки:
- 1 – без теплового реле, нереверсивный;
- 2 – с тепловым реле, нереверсивный;
- 5 – без теплового реле, нереверсивный, с механической и электрической блокировкой;
- 6 – с тепловым реле, нереверсивный, с механической и электрической блокировкой;
Х – условное обозначение степени защиты и исполнения:
- 0 – IP00 (открытый);
- 1 – IP54 без кнопок (при наличии реле – кнопка «R»);
- 2 – IP54 с кнопками «ПУСК» и «СТОП»;
- 4 – IP40 без кнопок (при наличии реле – кнопка «R»);
- 5 – IP20 (открытый);
- 6 – IP40 с кнопками «ПУСК» и «СТОП»;
Х – обозначение исполнения пускателей по роду тока в цепи управления:
- 0– переменный ток;
ХХХХ – обозначение климатического исполнения и категории размещения по ГОСТ 15150;
Х – обозначение пускателей по износостойкости: А, В.
Режимы работы пускателей
Тип пускателя | ПМ12-100 | ПМ12-125 | ПМ12-160 | ПМ12-200 | ПМ12-250 | |
Количество полюсов | 3 | 3 | 3 | 3 | 3 | |
Номинальный рабочий ток In, А (АС-3) | 220В | 100 | 125 | 160 | 200 | 250 |
380В | 100 | 125 | 160 | 200 | 250 | |
660В | 80 | 80 | 125 | 125 | 125 | |
Номинальный рабочий ток In, А (АС-1) | 125 | 125 | 250 | 250 | 250 | |
Мощность управляемых электродвигателей, кВт | 220В | 30 | 37 | 45 | 55 | 75 |
380В | 45 | 55 | 75 | 90 | 110 | |
660В | 75 | 75 | 110 | 110 | 132 | |
Ток термической стойкости Ith, А | 125 | 125 | 250 | 250 | 250 | |
Коммутационная износостойкость в режиме АС-3 (600 включений в час), млн. циклов ВО | А | 1.2 | 1.2 | 2,0 | 1.2 | 1.2 |
В | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | |
Коммутационная износостойкость в режиме АС-4 (300 включений в час), млн. циклов ВО | А | 0.1 | 0.1 | 0.25 | 0.1 | 0.1 |
В | 0,02 | 0,02 | 0,06 | 0,02 | 0,02 | |
Механическая износостойкость, млн.циклов ВО | А | 10 | 10 | 10 | 10 | 10 |
В | 5 | 5 | 5 | 5 | 5 | |
Номинальное напряжение Ue, В | 660 | 660 | 660 | 660 | 660 | |
Номинальное напряжение изоляции Ui, В | 690 | 690 | 690 | 690 | 690 |
Тип пускателя | ПМ12-315 | ПМ12-400 | ПМ12-500 | ПМ12-630 | ПМ12-800 | ПМ12-1000 | ПМ12-1250 | |
Количество полюсов | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
Номинальный рабочий ток In, А (АС-3) | 220В | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
380В | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | |
660В | 315 | 315 | 315 | 500 | 500 | 500 | 630 | |
Номинальный рабочий ток In, А (АС-1) | 500 | 500 | 500 | 630 | 800 | 1000 | 1250 | |
Мощность управляемых электродвигателей, кВт | 220В | 90 | 110 | 150 | 200 | 250 | 323 | 361 |
380В | 160 | 220 | 280 | 450 | 450 | 475 | 625 | |
660В | 300 | 300 | 300 | 475 | 475 | 685 | 885 | |
Ток термической стойкости Ith, А | 500 | 500 | 500 | 630 | 800 | 1000 | 1250 | |
Коммутационная износостойкость в режиме АС-3 (600 включений в час), млн.циклов ВО | А | 1.2 | 1 | 1 | 1 | 1 | 1 | 1 |
В | 0.3 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | |
Коммутационная износостойкость в режиме АС-4 (300 включений в час), млн.циклов ВО | А | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
В | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | |
Механическая износостойкость, млн.циклов ВО | А | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
В | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
Номинальное напряжение Ue, В | 660 | 660 | 660 | 660 | 660 | 660 | 660 | |
Номинальное напряжение изоляции Ui, В | 690 | 690 | 690 | 690 | 690 | 690 | 690 |
Режимы работы вспомогательных контактов
Тип пускателя | ПМ12-100-200 | ПМ12-250-400 | ПМ12-500-1250 | |
Номинальное напряжение цепи управления Uc, В | 220; 380 В | |||
Напряжение срабатывания | 85-110% Uc | |||
Напряжение отпускания | 20-75% Uc | |||
Среднее потребления катушки, ВА | включение | 300 | 515 | 700 |
удержание | 45 | 55 | 80 | |
Коммутационная износостойкость, млн.циклов ВО | А | 1.5 | 1.5 | 1 |
В | 0.75 | 0.75 | 0.5 | |
Номинальный ток вспомогательных контактов, А | 127В | 3 | 3 | 3 |
220В | 2.5 | 2.5 | 2.5 | |
380В | 1.5 | 1.5 | 1.5 | |
660В | 1 | 1 | 1 | |
Количество контактов шт. (варианты коммутации) | 2з+2р / 4з+2р / 4з+4р |

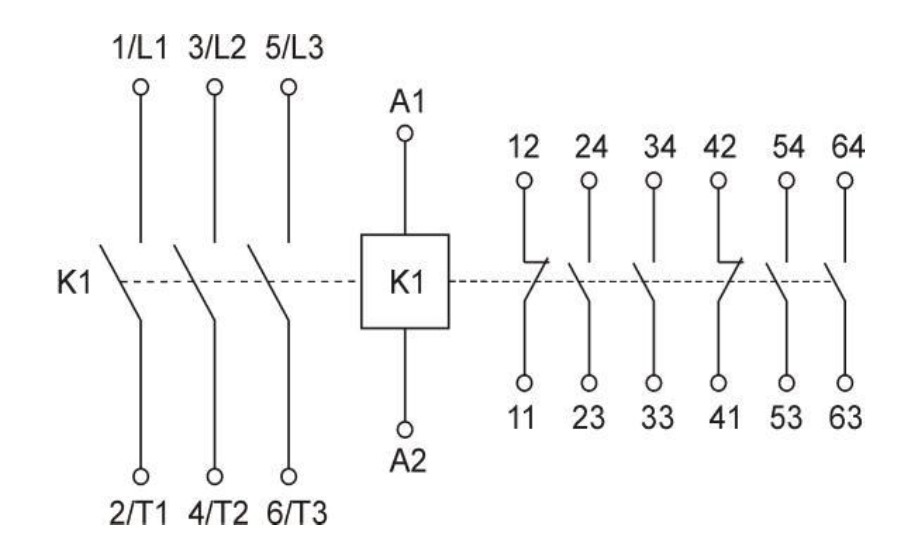

Принципиальная электрическая схема ПМ12 без реле

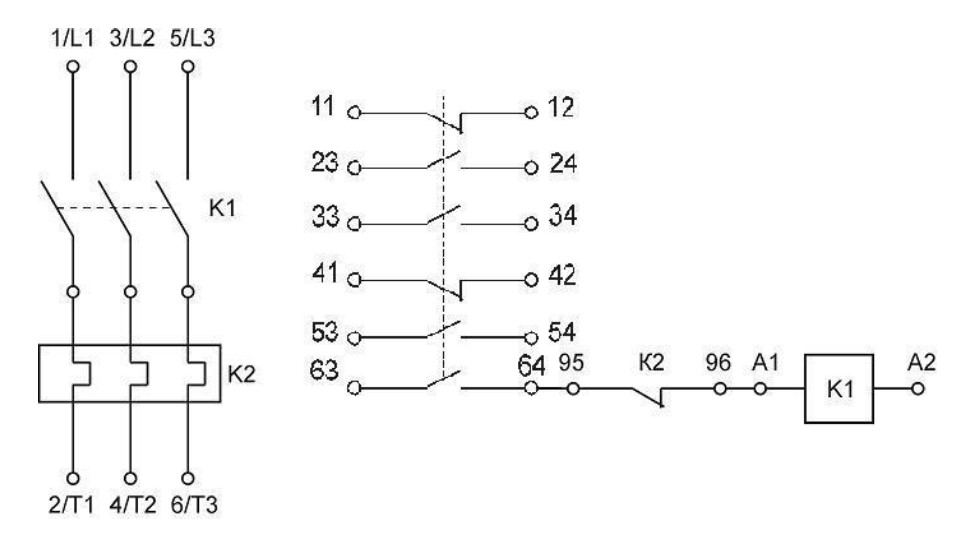

Принципиальная электрическая схема ПМ12 с реле

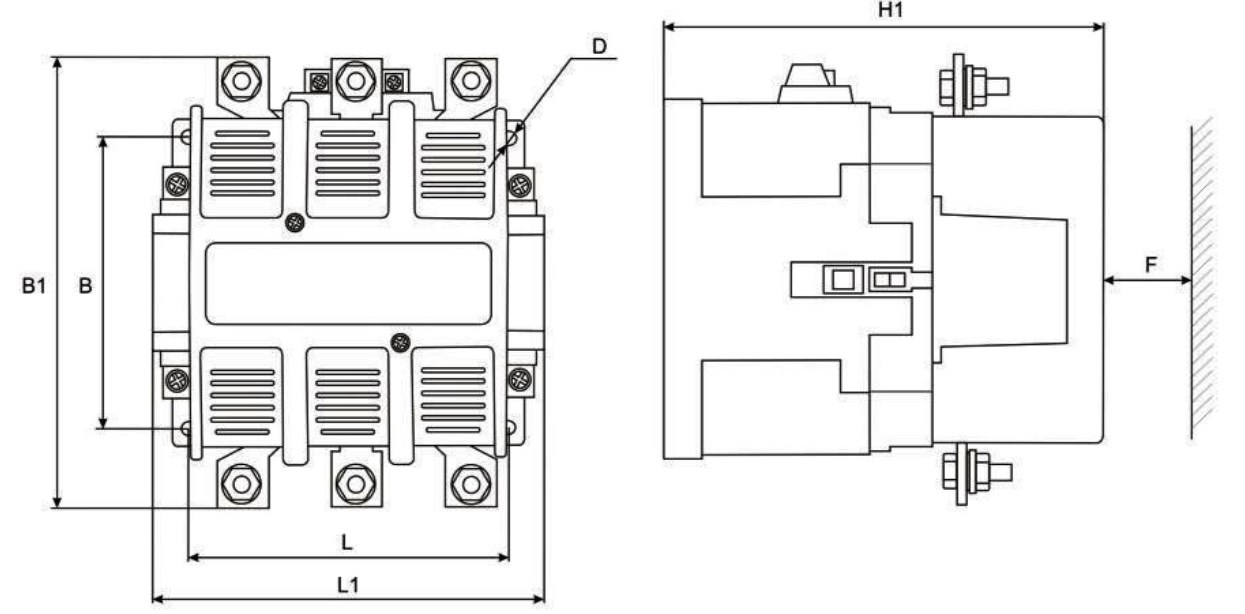

Габаритные размеры

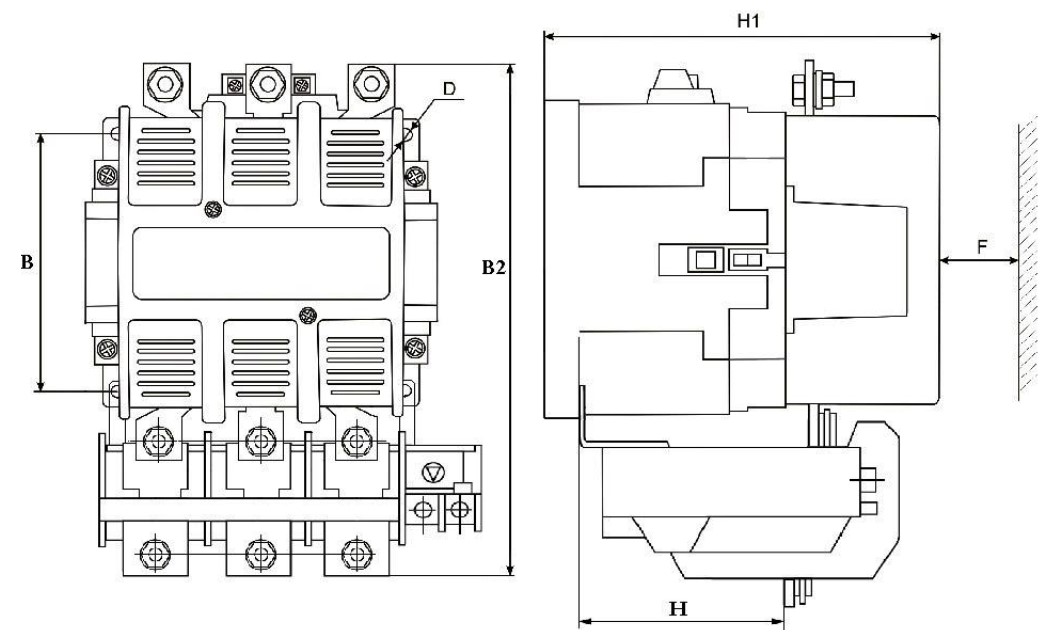

Пускатели ПМ12 без реле
Наименование | Габаритные размеры, мм | Установочные размеры, мм | Зона безопасности (F), мм | |||||||
L1 | B1 | В2 | H1 | Н | L | B | D | 380В | 660В | |
ПМ12-100100 | 116 | 143 | – | 154 | – | 100 | 100 | 5.8 | 20 | 40 |
ПМ12-125100 | 116 | 143 | – | 154 | – | 100 | 100 | 5.8 | 20 | 40 |
ПМ12-160100 | 146 | 186 | – | 184 | – | 123 | 125 | 9 | 30 | 40 |
ПМ12-200100 | 146 | 186 | – | 184 | – | 123 | 125 | 9 | 30 | 40 |
ПМ12-250100 | 146 | 186 | – | 184 | – | 130 | 130 | 9 | 40 | 60 |
ПМ12-315100 | 190 | 235 | – | 230 | – | 150 | 160 | 9 | 40 | 60 |
ПМ12-400100 | 190 | 235 | – | 230 | – | 150 | 160 | 9 | 40 | 60 |
ПМ12-500100 | 190 | 235 | – | 230 | – | 150 | 160 | 9 | 50 | 70 |
ПМ12-630100 | 244.5 | 347 | – | 287.5 | – | 180 | 210 | 11 | – | – |
ПМ12-800100 | 244.5 | 347 | – | 287.5 | – | 180 | 210 | 11 | – | – |
ПМ12-1000100 | 244.5 | 347 | – | 287.5 | – | 180 | 210 | 11 | – | – |
ПМ12-1250100 | 244.5 | 347 | – | 287.5 | – | 180 | 210 | 11 | – | – |
Пускатели ПМ12 с реле
Наименование | Габаритные размеры, мм | Установочные размеры, мм | Зона безопасности (F), мм | |||||||
L1 | B1 | B2 | H1 | H | L | B | D | 380B | 660B | |
ПМ12-100200 | 116 | 143 | 200 | 154 | 65 | 100 | 100 | 2021-08-05 00:00:00 | 20 | 40 |
ПМ12-125200 | 116 | 143 | 200 | 154 | 65 | 100 | 100 | 2021-08-05 00:00:00 | 20 | 40 |
ПМ12-160200 | 146 | 186 | 243 | 184 | 65 | 123 | 125 | 9 | 30 | 40 |
ПМ12-250200 | 146 | 186 | 243 | 184 | 65 | 130 | 130 | 9 | 40 | 60 |
№ | Варианты типоисполнений | Аналоги | ||
Пускатели ПМ12 | Контакторы ПМА | Пускатели FC | Пускатели ПМА | |
1 | Пускатель ПМ12-100100 УХЛ4 В | Контактор ПМА-1 100А | Магнитный пускатель FC5 100A | Пускатель ПМА-5100 / ПМА-5102 |
2 | Пускатель ПМ12-100200 УХЛ4 В | Контактор ПМА-1 100А с реле РТ | Магнитный пускатель FC5 100A с реле FTR 2M | Пускатель ПМА-5200 / ПМА-5202 |
3 | Пускатель ПМ12-160100 УХЛ4 В | Контактор ПМА-1 160А | Магнитный пускатель FC6 160A | Пускатель ПМА-6100 / ПМА-6102 |
4 | Пускатель ПМ12-160200 УХЛ4 В | Контактор ПМА-1 160А с реле РТ | Магнитный пускатель FC6 160A с реле FTR 2M | Пускатель ПМА-6200 / ПМА-6202 |
5 | Пускатель ПМ12-250100 УХЛ4 В | Контактор ПМА-1 250А | Магнитный пускатель FC6 250A | Пускатель 250А 4NO + 4NC |
6 | Пускатель ПМ12-250200 УХЛ4 В | Контактор ПМА-1 250А с реле РТ | Магнитный пускатель FC6 250A с реле FTR 2M | Пускатель 250А 4NO + 4NC c тепловым реле РТТ |
7 | Пускатель ПМ12-400100 УХЛ4 В | Контактор ПМА-1 400А | Магнитный пускатель FC7 250A | Пускатель 400А 4NO + 4NC |
8 | Пускатель ПМ12-630100 УХЛ4 В | Контактор ПМА-1 630А | Магнитный пускатель FC8 630A | Пускатель 630А 4NO + 4NC |
9 | Пускатель ПМ12-800100 УХЛ4 В | Контактор ПМА-1 830А | Магнитный пускатель FC8 800A | Пускатель 800А 4NO + 4NC |
10 | Пускатель ПМ12-1000100 УХЛ4 В | Контактор ПМА-1 1000А | Магнитный пускатель FC8 1000A | Пускатель 1000А 4NO + 4NC |
11 | Пускатель ПМ12-1250100 УХЛ4 В | Контактор ПМА-1 1250А | Магнитный пускатель FC8 1250A | Пускатель 1250А 4NO + 4NC |
