Прожекторы взрывозащищенные светодиодные ВЭЛАН 73

Главная/Продукция Вэлан, Осветительное оборудование/Прожекторы взрывозащищенные светодиодные ВЭЛАН 73

Назначение

Прожекторы взрывозащищенные светодиодные ВЭЛАН73 предназначены для освещения больших площадей, складов, эстакад и прочих зон, в которых может присутствовать взрывоопасный газ или пыль, с маркировкой взрывозащиты 1Ex d IIВ T6 Gb, Ex tb IIIC T80°C Db.

Особенности

  • Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000ч.
  • Светодиодный источник света при одинаковом световом потоке потребляет до десяти раз меньше электроэнергии, чем лампа накаливания. КПД светильника приближается к 100%, что также сказывается на энергосбережении. Высокопрочное боросиликатное стекло высокой прозрачности выдерживает удар 4Дж при температуре – 60°С и допускает попадание струи холодной воды на работающий светильник без потери прочностных характеристик.
  • Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
  • Универсальное крепление позволяет производить монтаж прожектора на любой плоской поверхности.
  • Конструкция позволяет соединить два модуля в один прожектор и обеспечивает, при необходимости, транзитную прокладку кабеля.

Конструкция

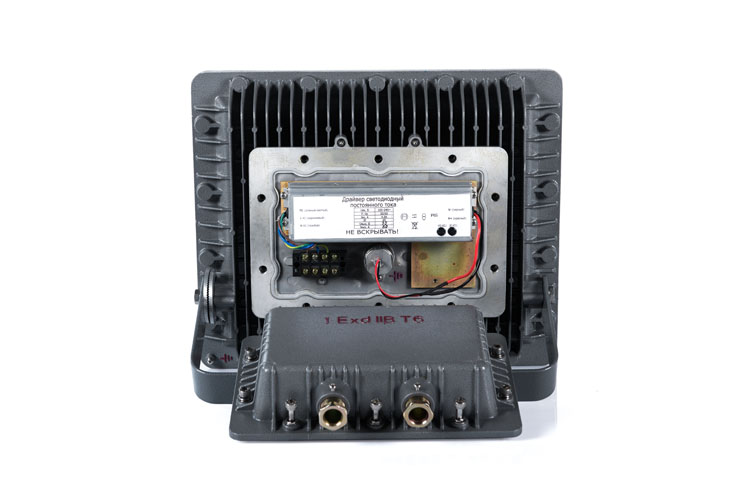

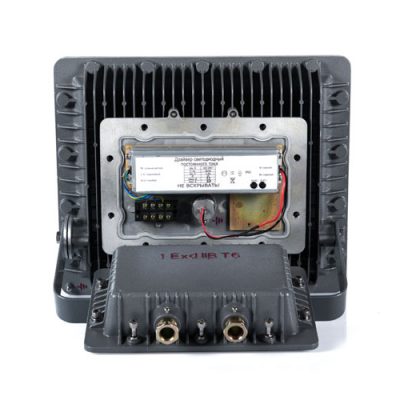

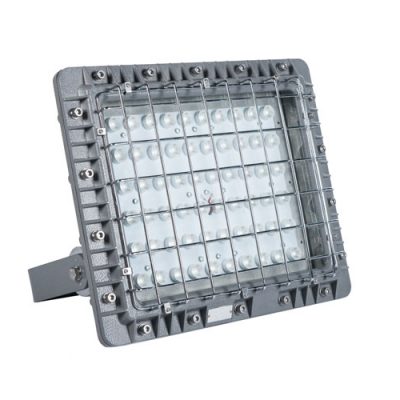

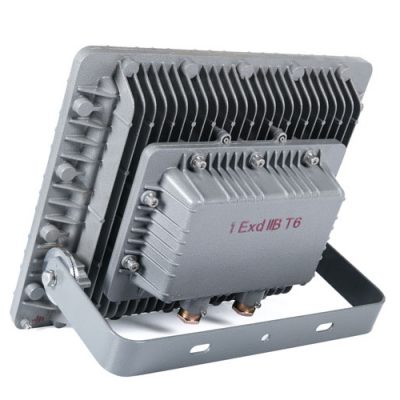

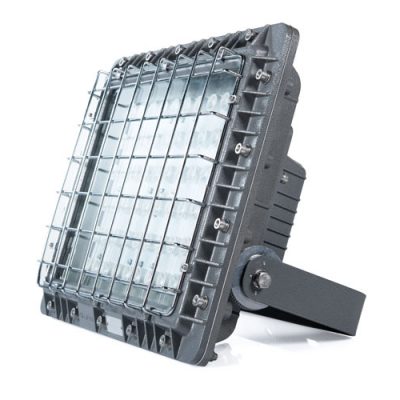

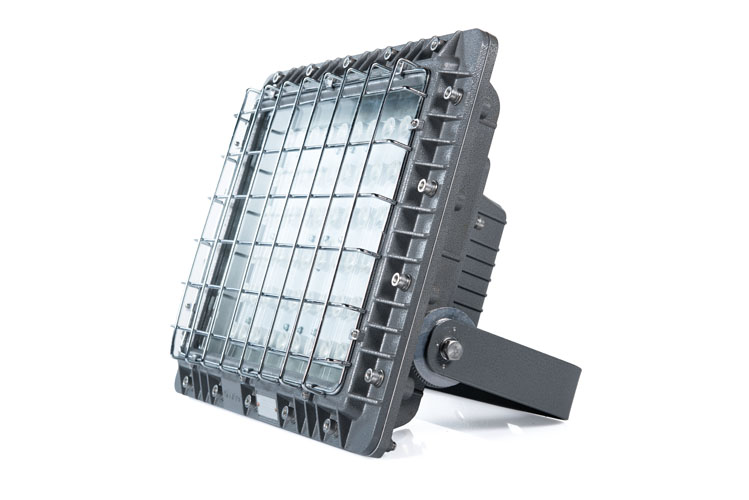

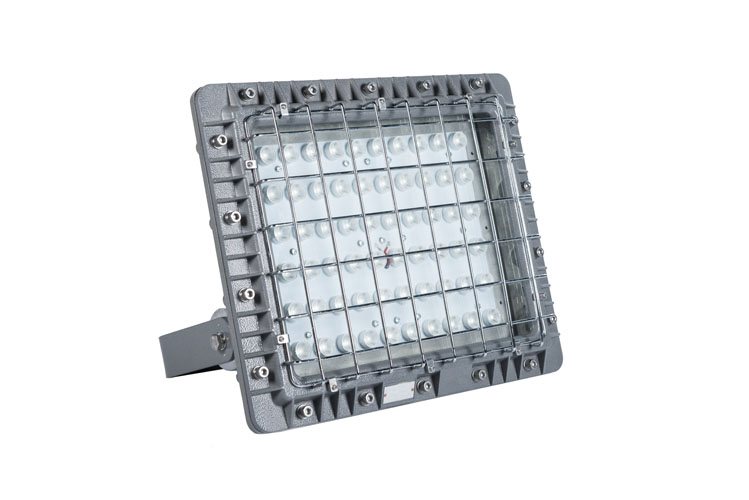

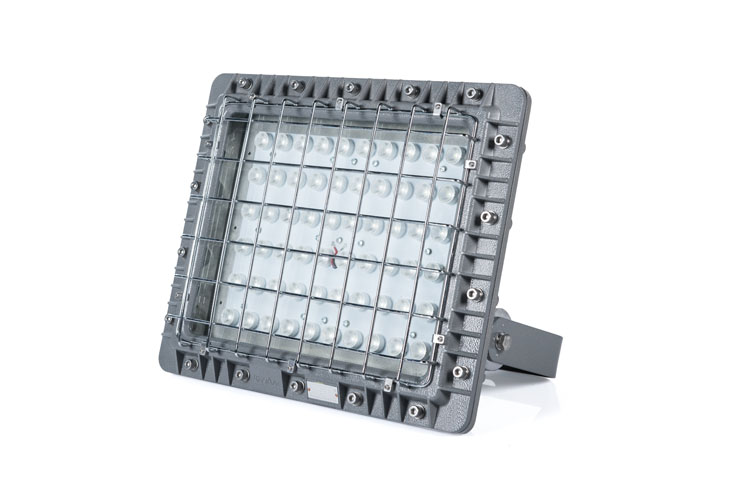

Прожектор взрывозащищенный состоит из алюминиевого корпуса с порошковым покрытием. Защитный светопропускающий элемент – высокопрочное стекло, прижимается к корпусу рамкой, которая фиксируется винтами. Стекло защищено решёткой. Внутри прожектора установлены: в большом отсеке отражатель и светодиодные источники света, в малом отсеке блок питания и клеммные зажимы. Внутри и снаружи прожектора установлены болты заземления. Крепление осуществляется через отверстия в скобе. Регулировка поворота прожектора относительно скобы имеет шаг в 5 градусов.

Источник света

  • Сверхъяркие светодиоды.

Комплектность поставки

Светильник поставляется в комплекте с источником света и по умолчанию двумя кабельными вводами для небронированного кабеля.

Дополнительно заказываются:

Кабельные вводы:

  • ВК-Х-ВЭЛ2БМ-G3 /4″-ExdG для бронированного кабеля;
  • ВК-Х-ВЭЛ2БТ- G3/4 ”-ExdG- G3 /4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
  • ВК-Х-ВЭЛ2БТ- G3/4 ”-ExdG-G3 /4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба G3/4″.

ВЭЛАН 73-АК-СД.Л.Х1Х2(Х3)-Х4-Х5

ВЭЛАН 73 – прожектор взрывозащищенный со светодиодным источником света.

АК – индекс, указывающий на исполнение прожектора с аккумулятором (только для 80Вт). В том случае, если аккумулятор не требуется, индекс не указывается.

СД.Л. – тип применяемой лампы: светодиоды

Х1 – суммарная мощность светодиодов (Вт): 80, 120, 160, 240, 320.

Х2 – тип крепления:

  • С1 – на скобе (допускается не указывать)

Х3 – номинальное напряжение питания и тип тока:

  • АС – переменный
  • DC – постоянный

Х4 – угол раскрытия используемой вторичной оптики (градусы): 15, 30, 45

Если не указан угол раскрытия вторичной оптики, по умолчанию устанавливается 30°

Х5 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1

ПИНЮ.676200.001 ТУ

Пример формулировки заказа:

Прожектора, со светодиодами суммарной мощностью 120 Вт, с углом раскрытия вторичной оптики 30 градусов, работающего от 230В АС, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН 73-СД.Л.120С1(230АС)-30-УХЛ1

Маркировка взрывозащиты: 1Ex d IIВ T6 Gb, Ex tb IIIC T80°C Db

Напряжение питания: 230В АС ±10%, 50 Гц

Суммарная мощность светодиодов: 80, 120, 160, 240*, 320* Вт

Степень защиты от внешних воздействий:

  • стандартное исполнение – IP65
  • спец. исполнение – IP66/IP67

Эффективность свечения: 110 Лм/Вт

Диаметр подводимого кабеля: 10-14мм

Количество и сечение подсоединяемых жил: 3х(1-2,5)мм2

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0: I

Температура окружающей среды: от – 60°С до + 50°С;

Коэффициент мощности: cosφ≥0,95

Защита от повышенного напряжения: опционально, возможна установка защиты от повышения напряжения

Номер технических условий: ПИНЮ.676200.001 ТУ

*Для двухмодульных прожекторов
