Назначение
Взрывозащищенный прожектор серии ВЭЛАН24-ПР предназначен для освещения больших площадей месторождений, морских платформ, доков и заводов, в которых возможно появление взрывоопасных газов, в соответствии с маркировкой взрывозащиты.
Особенности
- Корпус из нержавеющей стали.
- Угол наклона прожектора регулируется в диапазоне от -45° до +90°.
Конструкция

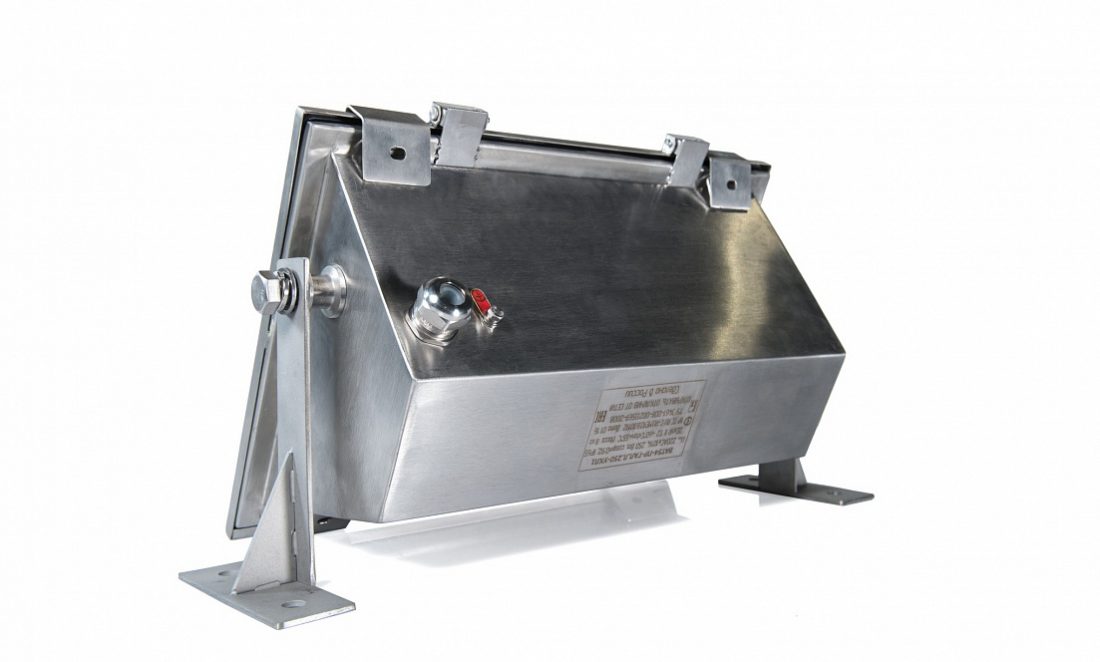

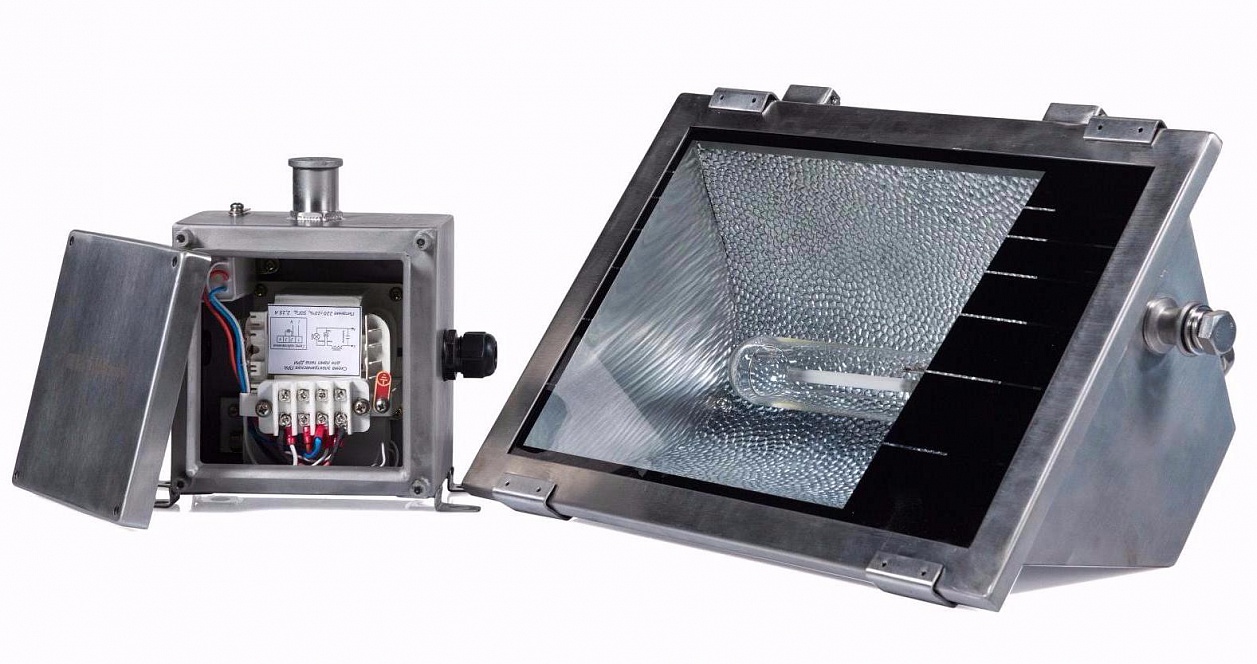

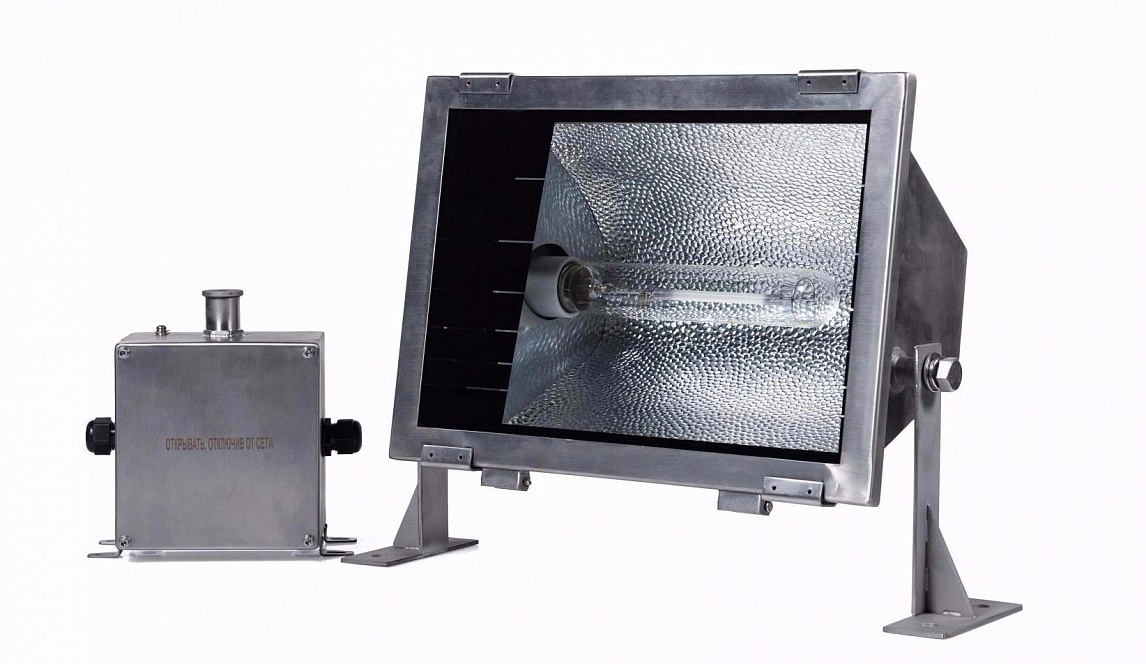

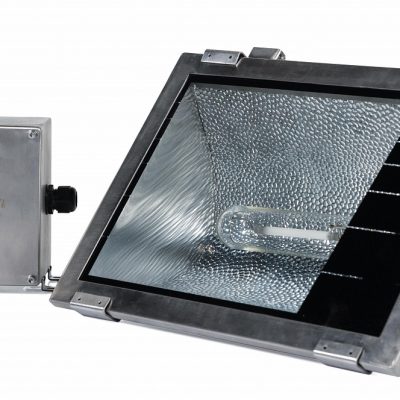

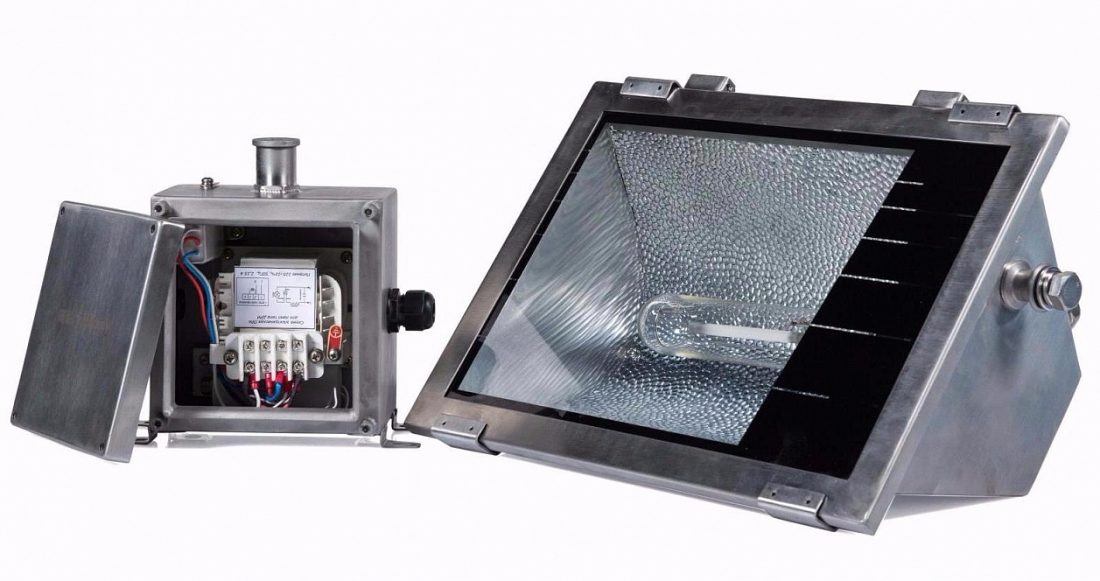

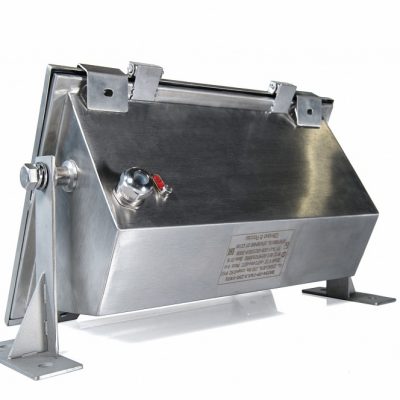

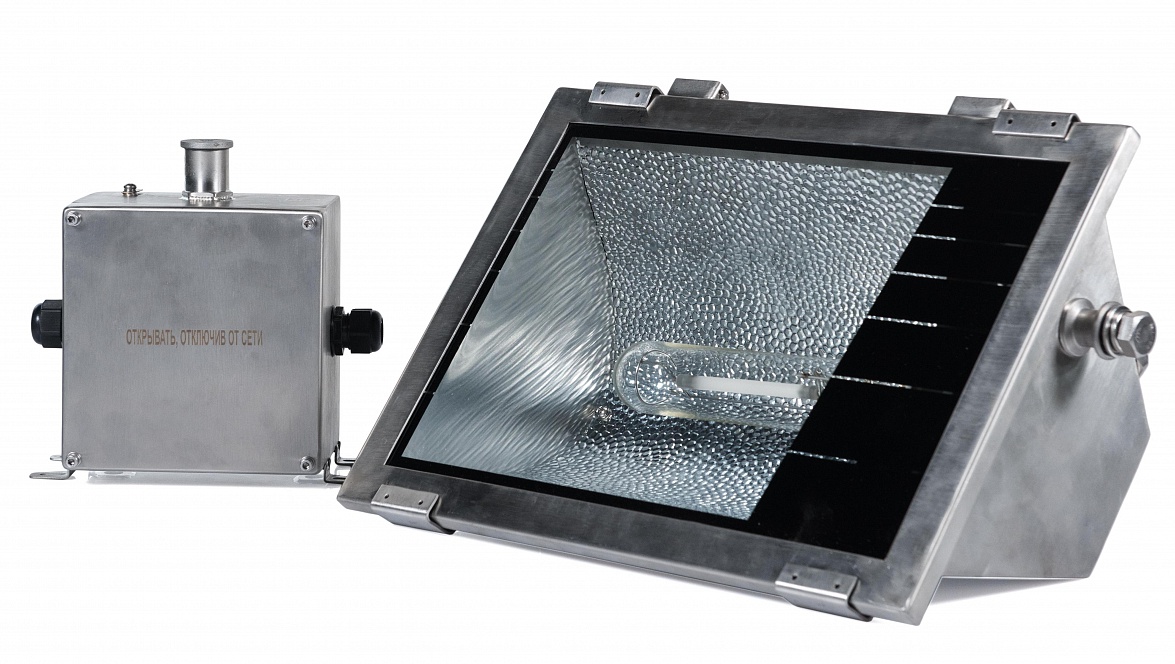

Прожектор типа ВЭЛАН24-ПР представляет собой прямоугольный корпус с видом взрывозащиты «nR » с отдельно вынесенным пускорегулирующим аппаратом ПРА, размещенным также в корпусе с видом взрывозащиты «nR». Прожектор устанавливается на специальной подставке. Заземление прожектора обеспечивается внутренними и наружными болтами заземления. Возле каждого болта нанесен знак заземления.

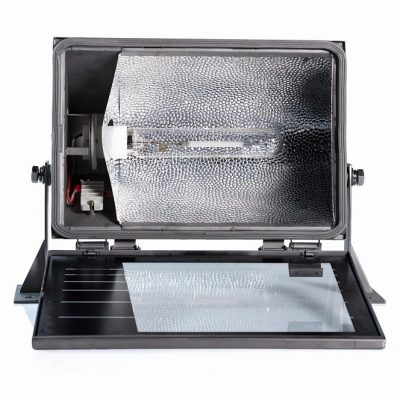

Источник света
- Металлогалогенная лампа высокого давления: мощность – 150, 250, 400, 1000 Вт.
- Натриевая лампа высокого давления: мощность – 150, 250, 400, 1000 Вт.
- Ртутная лампа типа высокого давления: мощность – 250, 400 Вт.
Комплектность поставки
По умолчанию прожектор комплектуется одним кабельным вводом для небронированного кабеля.
Дополнительно заказываются:
А) Лампа.
Б) Кабельные вводы:
- ВК-Х-ВЭЛ 1БМ-М25-ExеG для бронированного кабеля;
- ВК-Х-ВЭЛ 1БТ-М25-ExеG-G¾ для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
- ВК-Х-ВЭЛ 1БТ-М25-ExеG-G¾ для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20 .
При заказе кабельных вводов нужно учитывать, что в корпусе балласта два отверстия под резьбу М25.
ВЭЛАН24-ПР – Х1 Х2-Х3 – Х4
ВЭЛАН-ПР – прожектор заливающего света взрывозащищенный для промышленных предприятий
24 – серия прожектора: прожектор с маркировкой взрывозащиты 2ExnRIIT4(T3/T2) и отдельно вынесенным ПРА для ламп мощностью до 1 000 Вт
Х1 – тип лампы:
- ГАЛ.Л. – металлогалогенная лампа типа ДРИ
- НАТ.Л. – натриевая лампа типа ДНаТ
- РТ.Л. – ртутная лампа типа ДРЛ
Х2 – мощность лампы (см. источники света)
Х3 – маркировка взрывозащиты: 2ExnRIIT4(T3/T2) для ламп мощностью до 1 000Вт
Х4 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, ОМ1
Пример формулировки заказа:
Пример записи обозначения прожектора с видом взрывозащиты 2ExnRIIT4, для натриевой лампы ДНаТ мощностью 250Вт, климатического исполнения УХЛ1:
– для внутрироссийских поставок:
Прожектор ВЭЛАН24-ПР-НАТ.Л.250-2ExnRIIT4-УХЛ1
Маркировка взрывозащиты: 2Ex nR II T4(T3/T2)
Температура окружающей среды: от – 60°С до + 40°С
Степень защиты от внешних воздействий по ГОСТ 14254-96: IP65
Материал корпуса: нержавеющая сталь
Напряжение питания номинальное: 230В АС ± 10%
Частота: 50Гц
Номинальная мощность: 150, 250, 400, 1000Вт
Тип патрона: Е40
Коэффициент мощности: cos ϕ, не менее 0,92
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0.75: I
Внешний диаметр кабеля: 10-14мм
Номер технических условий: ПИНЮ.676147.104 ТУ
