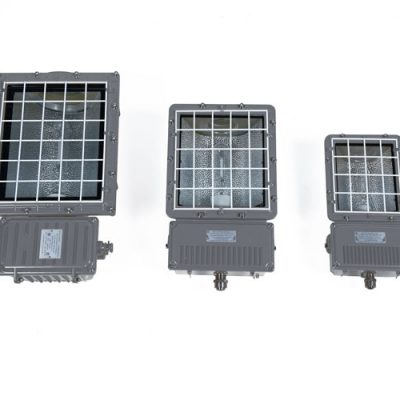

Прожекторы ВЭЛАН 23-ПР, с ПРА для ламп до 400 Вт, или с ЭПРА для ламп до 400 Вт; или с ПРА для ламп до 1000 Вт

Главная/Продукция Вэлан, Осветительное оборудование/Прожекторы ВЭЛАН 23-ПР, с ПРА для ламп до 400 Вт, или с ЭПРА для ламп до 400 Вт; или с ПРА для ламп до 1000 Вт

Назначение

Взрывозащищенный прожектор серии ВЭЛАН23-ПР предназначен для освещения больших площадей месторождений, морских платформ, доков и заводов, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкой взрывозащиты.

Особенности

  • Интегрированная конструкция с балластом удобна в обслуживании.
  • Отдельное отверстие для смены лампочки для более удобного обслуживания.
  • Прожекторы регулируются по вертикали в пределах от +45° до -45°.
  • Прожектор может комплектоваться по заявке заказчика как ПРА, так и ЭПРА (ЭПРА только для натриевых и металлогалогеновых ламп, в соответствии с таблицей).
  • Применение ЭПРА обеспечивает МГНОВЕННЫЙ ПЕРЕЗАПУСК «ГОРЯЧЕЙ» НАТРИЕВОЙ ГАЗОРАЗРЯДНОЙ ЛАМПЫ, ЧТО ПОЗВОЛЯЕТ ИСПОЛЬЗОВАТЬ СВЕТИЛЬНИК ДЛЯ АВАРИЙНОГО ОСВЕЩЕНИЯ.
  • Немерцающий свет, стабильность световых характеристик.
  • Стабильный пуск и работа при температурах вплоть до -60°С.

Конструкция

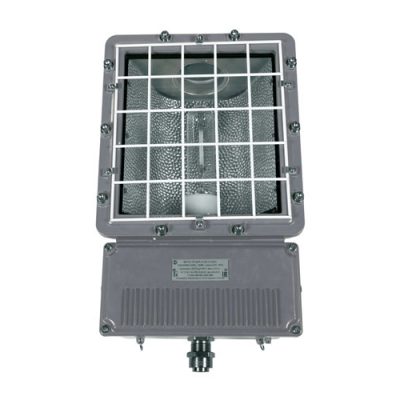

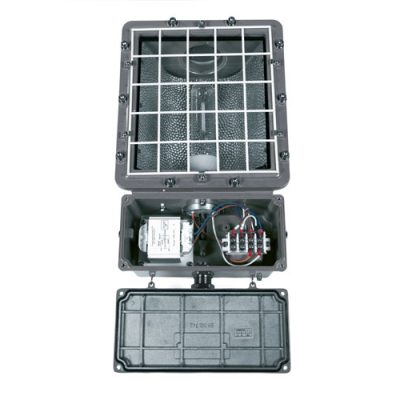

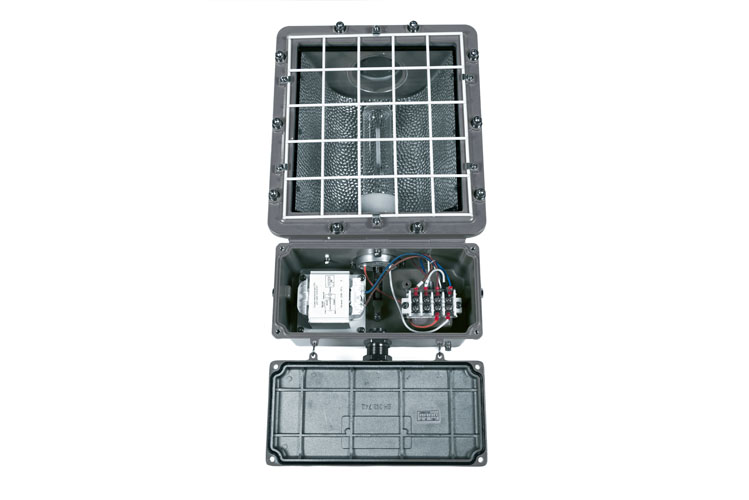

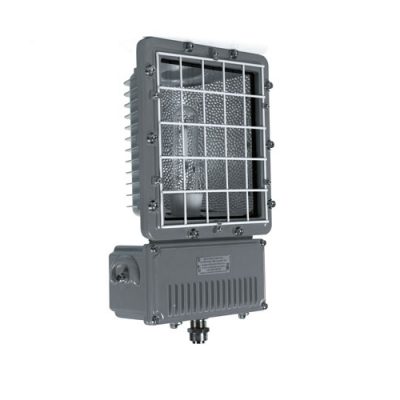

Прожекторы типа ВЭЛАН23-ПР представляют собой прямоугольный корпус неразборной конструкции, состоящей из вводного и лампового отделения. В зависимости от вида крепления, последнее представляет либо подставку, жестко закрепляемую на месте монтажа или салазки, предназначенные для удобства переноса прожектора и его последующей установки на горизонтальной поверхности. Для мощностей 400 и 1000 Вт – только неподвижное исполнение. В вводном отделении, выполненном в корпусе с взрывозащитой вида «е» иливида«s», размещен пускорегулирующий аппарат ПРА. Ламповое отделение выполнено в корпусе с видом взрывозащиты «взрывонепроницаемаяоболочка». Светопропускающий элемент защищен решеткой, изготовленной из оцинкованной стали. Заземление прожектора обеспечивается внутренними и наружными болтами заземления. Возле каждого болта нанесен знак заземления.

Источник света

  • Металлогалогенная лампа высокого давления – 70, 100, 250, 400, 1000 Вт.
  • Ртутная лампа высокого давления – 80, 125, 250, 400 Вт.
  • Натриевая лампа высокого давления – 70, 100, 150, 250, 400, 1000 Вт.

Комплектность поставки

Прожекторы имеют не менее двух отверстий под кабельные ввода, позволяющие выполнять транзитную прокладку кабеля. Прожектор ВЭЛАН 23-ПР на вводном отсеке имеют один кабельный ввод и одну заглушку.

Прожектор поставляется в комплекте с выбранным креплением.

Дополнительно заказываются:

А) Лампа.

Б) Кабельные вводы:

для корпуса 125

  • ВК-Х-ВЭЛ1БМ-М20-ExеG для бронированного кабеля;
  • ВК-Х-ВЭЛ1БТ-М20-ExеG-G1/2″ для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-15;

для корпуса 250

  • ВК-Х-ВЭЛ1БМ-М25-ExеG для бронированного кабеля;
  • ВК-Х-ВЭЛ1БТ-М25-ExеG-G1/2″ для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;

для корпуса 400

  • ВК-Х-ВЭЛ1БМ-G3/4″-ExeG для бронированного кабеля;
  • ВК-Х-ВЭЛ1БТ-G3/4″-ExeG-G3/4″ для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;

для корпуса 1000

  • ВК-Х-ВЭЛ2БМ-М25-ExdG для бронированного кабеля;
  • ВК-Х-ВЭЛ2 БТ-М25-ExdG-G3/4″ для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

ВЭЛАН23-ПР – Х1 Х2 Х3 – Х4 – Х5

ВЭЛАН-ПР – прожектор заливающего света взрывозащищенный для промышленных предприятий

23 – серия прожектора: прожектор с видом взрывозащиты 2ExdeIIBT4(T3) и встроенным ПРА для ламп мощностью до 400Вт, или 1ExdsIIBT4(T3) и встроенным ЭПРА для ламп мощностью до 400Вт; или 1ExdIICT2 и встроенным ПРА для ламп мощностью свыше 400Вт и до 1000Вт

Х1 – тип лампы:

  • ГАЛ.Л. – металлогалогенная лампа типа ДРИ
  • НАТ.Л. – натриевая лампа типа ДНаТ
  • РТ.Л. – ртутная лампа типа ДРЛ

Х2 – мощность лампы

Х3 – тип крепления ВЭЛАН23-ПР:

  • Н – неподвижное
  • П – переносное (только для корпусов 125 и 250)

Индекс не указывается для всех остальных типов прожекторов.

Х4 – маркировка взрывозащиты: 2ExdeIIBT3/T4 или 1ExdsIIBT3/T4 для ламп мощностью до 400Вт, 1ExdIICT2 для ламп мощно­стью до 1000Вт

Х5 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, ОМ1

Пример формулировки заказа:
Пример записи обозначения прожектора с видом взрывозащиты 2ExdeIIBT4, для натрие­вой лампы ДНаТ мощностью 150Вт, климатического исполнения УХЛ1:

  • для внутрироссийских поставок:

Прожектор ВЭЛАН23-ПР-НАТ.Л.150П-2ExdeIIBT4-УХЛ1

Маркировка взрывозащиты: 2ExdeIIBT4(T3); 1ExdsIIBT4(T3); 1ExdIICT2

Температура окружающей среды: от – 60°С до + 40°С

Степень защиты от внешних воздействий по ГОСТ 14254-96:

  • для прожекторов с видом взрывозащиты «s» – IP67
  • для остальных прожекторов – IP65

Напряжение питания номинальное: 230В АС ±10%, 50 Гц

Частота: 50Гц

Номинальная мощность: 70, 80, 100, 125, 150, 250, 400, 1000 Вт

Тип патрона для ламп мощностью:

  • от 70 до 125Вт – Е27
  • от 150 до 1000Вт – Е40

Коэффициент мощности: cos φ не менее 0,92

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0.75: I

Внешний диаметр кабеля, уплотняемый кабельными вводами, установленными по умолчанию:

  • для корпуса 125 – 5-10мм
  • для корпуса 250 и 400 – 10-14мм
  • для корпуса 1000 – 10-14мм

Номер технических условий: ПИНЮ.676147.104 ТУ
