Назначение
Взрывозащищенные прожекторы серии ВАТ51-ПР предназначены для освещения на большое расстояние, на территории складов, эстакад и прочих зон, в которых может присутствовать взрывоопасный газ или пыль, в соответствии с маркировкой взрывозащиты.
Особенности

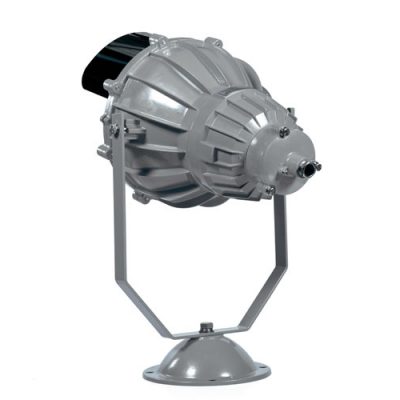

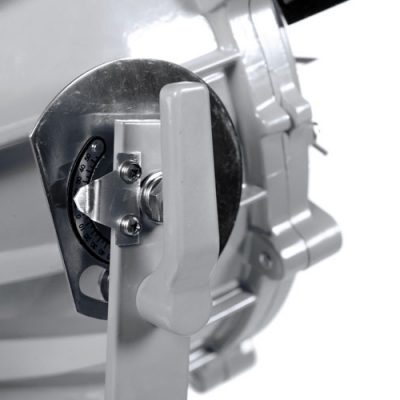

- Угол поворота прожектора регулируется в диапазоне 360° по горизонтали, угол наклона от +60° до -60° по вертикали.
- Высокопрочное стекло с высокой степенью прозрачности дополнительно защищено решеткой.
- Вытянутый по оси лампы параболический отражатель обеспечивает узконаправленный световой луч.
Конструкция

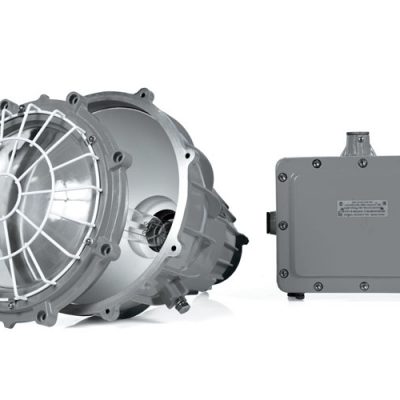

Материал корпуса – алюминиевый сплав с порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты «d». Два варианта габаритов корпуса прожектора – 400Вт и 1000Вт. Защитное стекло – термостойкое, особо прочное, с высокой светопропускающей способностью, крепится внутри алюминиевого кольца и прикручивается к светильнику. Для защиты стекла дополнительно применяется защитная решетка. Внутри корпуса установлены отражатель, патрон и клеммные зажимы для подключения питания. Внутри и снаружи светильника установлены болты заземления.
Комплектность поставки
Прожектор поставляется в комплекте с выбранным креплением. По умолчанию прожектор комплектуется одним кабельным вводом для не бронированного кабеля.
Дополнительно заказываются:
А) Лампа
Для ВАТ51-ПР-400 – вместо кабельного ввода, устанавливаемого по умолчанию:
- ВК-Х-ВЭЛ2БМ-G3/4”-ExdG для бронированного кабеля;
- ВК-Х-ВЭЛ2БТ- G3/4”-ExdG- G3/4”для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
- ВК-Х-ВЭЛ2БТ- G3/4”-ExdG- G3/4”для небронированного кабеля в трубе или для присоединения это го кабеля в металлорукаве с помощью муфты ММРн-20.
При заказе прожектора нужно учитывать, что в корпусе светильника нарезана резьба G3/4”.
Для газоразрядных ламп не имеющих встроенного ПРА заказывается балласт типа ВАД-БАЛ, соответствующий выбранному типу и мощности ламп. Для балласта ВАД-БАЛ дополнительно заказываются: Кабельные вводы:
- ВК-Х-ВЭЛ2БМ-М25х1,5-ExdG для бронированного кабеля;
- ВК-Х-ВЭЛ4-М25х1,5-ExdG или ВК-Х-ВЭЛ2-М25х1,5-ExdG для небронированного кабеля;
- ВК-Х-ВЭЛ2БТ-М25х1,5-ExdG- G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
- ВК-Х-ВЭЛ2БТ-М25х1,5-ExdG- G3/4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
При заказе прожектора нужно учитывать, что в корпусе ВАД-БАЛ нарезана резьба М25х1,5. Для ВАТ51-ПР-1000 – прожектор ВАТ51-ПР-1000 изготавливается комплектно с балластом. Вместо кабельного ввода, устанавливаемого по умолчанию:
- ВК-Х-ВЭЛ2БМ-М25х1,5-ExdG для бронированного кабеля;
- ВК-Х-ВЭЛ2БТ-М25х1,5-ExdG- G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
- ВК-Х-ВЭЛ2БТ-М25х1,5-ExdG- G3/4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
При заказе прожектора нужно учитывать, что в корпусе ВАД-БАЛ прожектора ВАТ51-ПР-1000 нарезана резьба М25х1,5.
ВАТ51-ПР-Х1Х2 – УХЛ1
ВАТ51-ПР – прожектор заливающего света взрывозащищенный.
Х1 – тип лампы: РТ.Л.ВБ. – ртутная лампа со встроенным балластом; НАТ.Л. – натриевая лампа типа ДНаТ; РТ.Л. – ртутная лампа типа ДРЛ; ГАЛ.Л. – металлогалогенная лампа типа ДРИ.
Х2 – мощность лампы (Вт).
УХЛ1 – вид климатического исполнения прожектора по ГОСТ 15150: ПИНЮ.676200.002 ТУ
Если прожектор предполагается подвешивать на потолке, необходимо указать после условного обозначения: «Потолочное крепление». Такой светильник будет укомплектован удлинённой скобой.
Пример формулировки заказа:
Прожектор с натриевой лампой типа ДНаТ мощностью 250Вт: ВАT51-ПР-НАТ.Л.250-УХЛ1
Маркировка взрывозащиты: 1Ex d IIВ T4 Gb, Ex tb IIIC Т130°C Db для ламп мощностью 400Вт; 1Ex d IIВ T3 Gb, Ex tb IIIC Т195°C Db для ламп мощностью 1000Вт
Степень защиты от внешних воздействий:
- стандартное исполнение: IР65
- спец. исполнение: IP66/IP67
Тип патрона: Е40
Номинальное напряжение: 230В АС±10%, 50Гц
Диаметр подводимого кабеля: 10-14 мм
Сечение подсоединяемых жил: 3х(1,5-2,5)мм2 (L+N+PE)
Отверстия для кабельных вводов:
- для ВАТ51-ПР-400 – G3/4”
- для ВАТ51-ПР-1000 – M25x1,5
Коэффициент мощности: cosφ>0,92
Температура окружающей среды: от -60°С до +55°С
Номер технических условий: ПИНЮ.676200.002 ТУ
