Прожектор шахтный ВЭЛАН 23-ПР-Ш

Назначение

Прожекторы ВЭЛАН23-ПР-Ш могут использоваться как для стационарного местного освещения на угольных выработках, так и в других местах опасных по взрывоопасному газу (метаносодержащих смесей), угольной пыли и др., в соответствии с маркировкой взрывозащиты.

Особенности

  • Прожектор может регулироваться по углу наклона по вертикали в диапазоне от -30° до +30°.

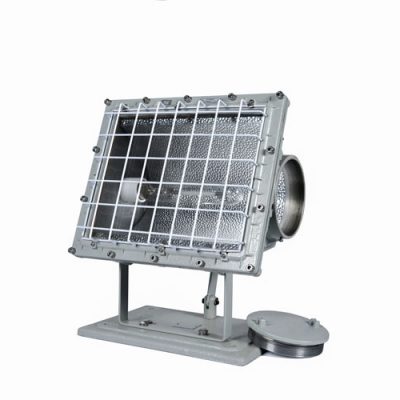

  • Боковая крышка обеспечивает возможность быстрого и удобного монтажа и замены лампы.

Конструкция

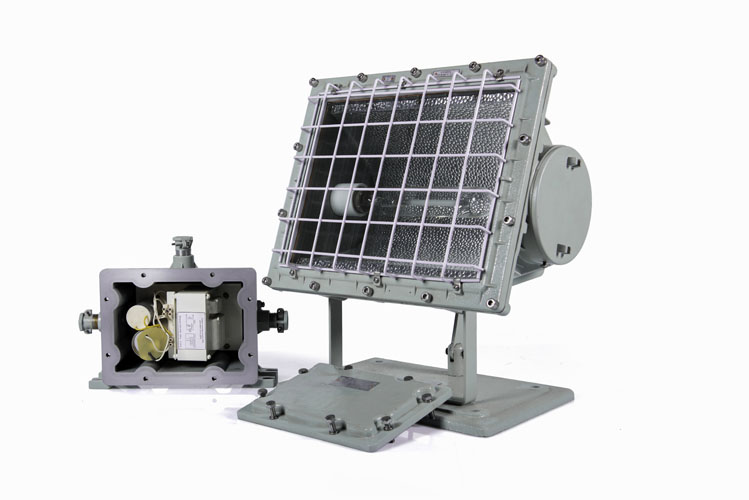

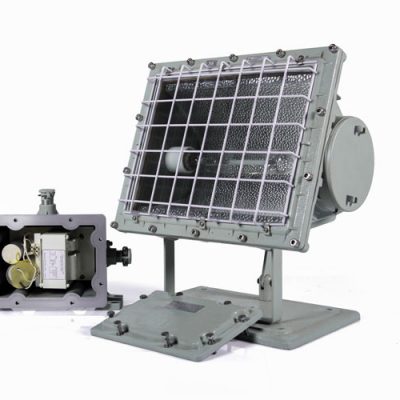

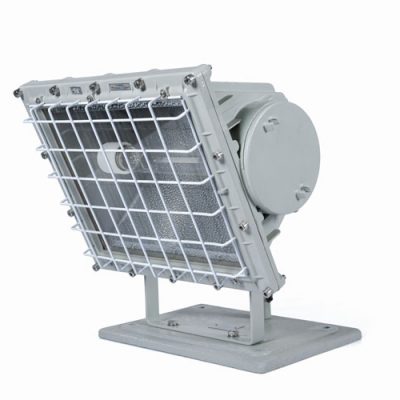

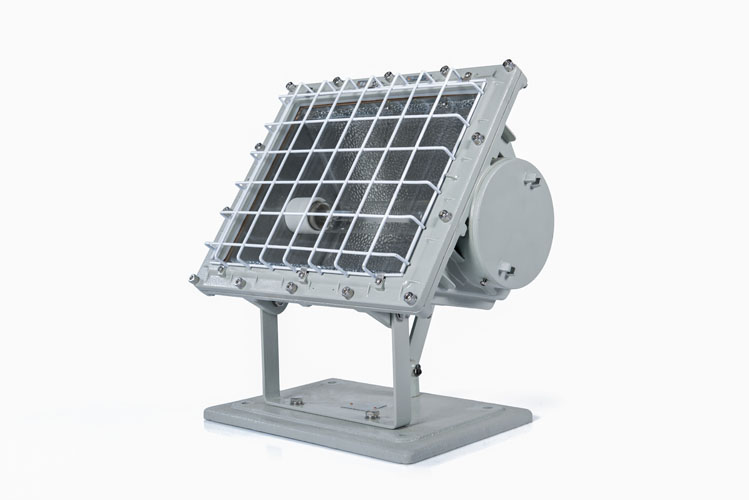

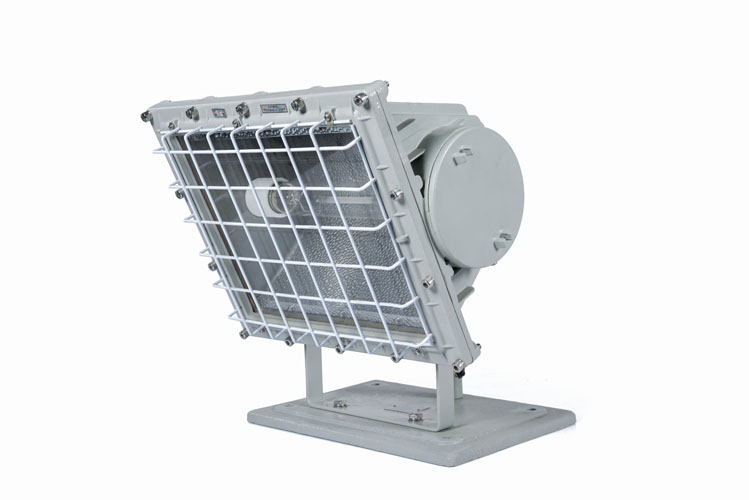

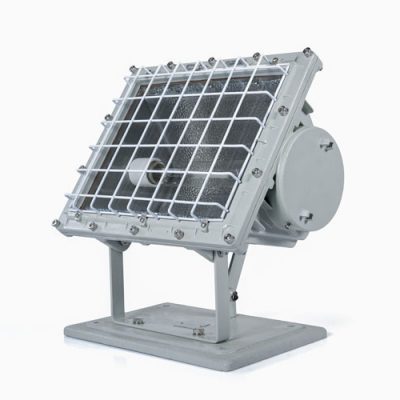

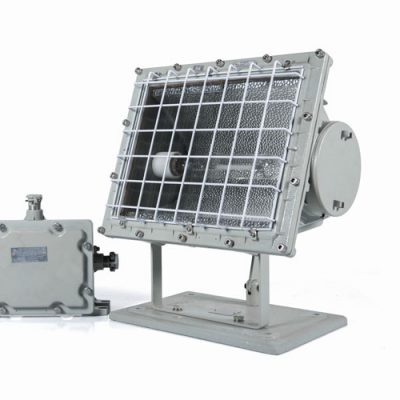

Прожекторы типа ВЭЛАН23-ПР-Ш представляют собой прямоугольный корпус с видом взрывозащиты «взрывонeпроницаемая оболочка», состоящий из двух отделений: отделения источника света и отделения ввода. Прожектор устанавливается на специальной подставке. Светопропускающий элемент, выполненный из термостойкого стекла, защищен решеткой, изготовленной из оцинкованной стали. В отделении источника света расположен керамический патрон, лампа и отражатель. В отделении ввода находятся контактные зажимы. В зависимости от типа используемой лампы кабель подключается или непосредственно в отделение ввода прожектора или через отдельный корпус с пускорегулирующей аппаратурой, состоящей из дросселя, ИЗУ и компенсатора.

Источник света

  • Металлогалогенная лампа типа ДРИ (ГАЛ.Л.): мощность – 250 Вт; тип патрона – Е40.
  • Натриевая лампа типа ДНаТ (НАТ.Л.): мощность – 250 Вт; тип патрона – Е40.
  • Ртутная лампа типа ДРЛ (РТ.Л.): мощность – 250 Вт; тип патрона – Е40.
  • Ртутная лампа со встроенным балластом ДРВ (РТ.Л.ВБ.): мощность 250 Вт; тип патрона – Е40.
  • Лампа накаливания (Л.НАК.): мощность – 300 Вт; тип патрона – Е40.

Комплектность поставки

При заказе прожектора нужно учитывать, что в его корпусе нарезана резьба G3/4″. При заказе газоразрядных ламп, не имеющих встроенного ПРА, прожектор комплектуется балластом типа ВАД-БАЛ, соответствующий выбранному типу и мощности ламп. ВАД-БАЛ по умолчанию комплектуется двумя кабельными вводами для небронированного кабеля.

Для балласта дополнительно заказываются кабельные вводы:

  • ВК-Х-ВЭЛ2БМ-G3/4″-ExdG для бронированного кабеля;
  • ВК-Х-ВЭЛ2БТ-G3/4″-ExdG-G3/4″ для бронированного кабеля проложенного в трубе или для присоединения этого кабеля с прокладкой в металлорукаве с помощью муфты ММРн-20.

При заказе прожектора нужно учитывать, что в корпусе ВАД-БАЛ для шахтного прожектора нарезана резьба G3/4″.

ВЭЛАН23-ПР-Ш – Х1 Х2 – Х3 – Х4 – Х5

ВЭЛАН23-ПР-Ш – прожектор взрывозащищенный шахтный с маркировкой взрывозащиты РВ ExdI

Х1 – тип лампы:

  • ГАЛ.Л. – металлогалогенная лампа типа ДРИ
  • НАТ.Л. – натриевая лампа типа ДНаТ
  • РТ.Л. – ртутная лампа типа ДРЛ
  • Л.НАК. – лампа накаливания
  • РТ.Л.ВБ – ртутная лампа со встроенным балластом типа ДРВ

Х2 – мощность лампы (см. источники света)

Х3 – максимальный диаметр подводимого кабеля в рудничных прожекторах: 14

Х4 – маркировка взрывозащиты: РВ ExdI

Х5 – вид климатического исполнения и категория размещения по ГОСТ 15150: У5

Пример формулировки заказа: пример записи обозначения взрывозащищенного рудничного прожектора для натриевой лампы мощностью 250Вт, с климатическим исполнением и категорией размещения У5:

ВЭЛАН23-ПР-Ш-НАТ.Л.250-14 -РВ ExdI-У5

Маркировка взрывозащиты: РВ Ex d l

Температура окружающей среды: от – 5°С до + 35°С

Степень защиты от внешних воздействий по ГОСТ 14254-96: IP65

Напряжение питания номинальное: 127В, 230В АС ±10%, 50Гц

Частота: 50Гц

Номинальная мощность: 250Вт, 300Вт (лампа накаливания)

Тип патрона: Е40

Коэффициент мощности: cos φ не менее 0,95

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0.75: I

Внешний диаметр кабеля, уплотняемый кабельными вводами, установленными по умолчанию: 5-10мм

Масса: 14кг

Номер технических условий: ПИНЮ.676147.104 ТУ
