Назначение
Взрывозащищенный проекционный светильник предназначен для проекции информационных указателей или надписи по заказу на любых поверхностях внутри помещений, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкой взрывозащиты.
Особенности
- Система фокусировки проектора позволяет настроить четкость картинки на расстояние от 1 до 10 метров.
- Опционально – от 2 до 20 метров для светильника мощностью 30Вт.
Конструкция

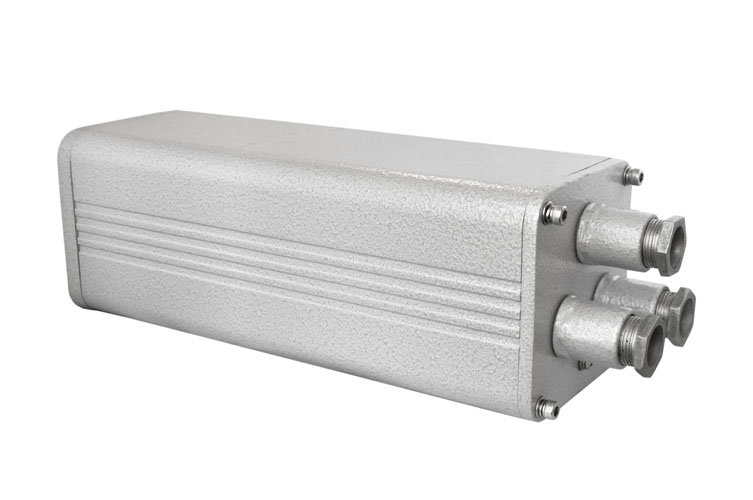

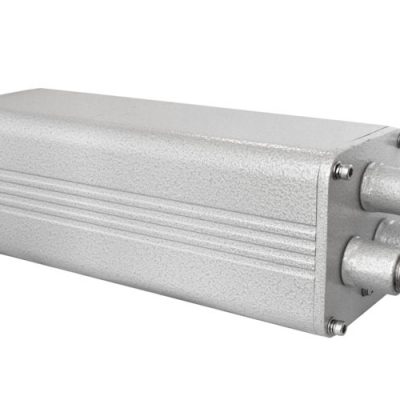

Взрывозащищенный проекционный светильник состоит из алюминиевого (исполнения кроме рудничного) или корпуса из антифрикционного сплава на основе цинка-олова-алюминия ЦОА1 (рудничного исполнения) с порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты «d». Защитный светопропускающий элемент из боросиликатного с текла, особо прочен, с высокой светопропускающей способностью, встроенный в крышку. Внутри корпуса располагается проектор, плата питания и зажимы подключения кабеля питания, установленные на монтажной панели, которая крепится к противоположной крышке корпуса с устройствами ввода кабеля. Внутри и снаружи установлены винты заземления.
Опционально возможна установка платы подогрева.
К корпусу на болтах прикреплен универсальный поворотный кронштейн, который позволяет крепить проекционный светильник как на потолок, так и на стену.
Источник света
- Светодиод мощностью от 15 Вт.
Комплектность поставки
Проекционный светильник поставляется, укомплектованный согласно формулировке заказа.
Слайд с информационным изображением поставляется в комплекте с проектором.
ВЭЛАН-ПРОЕКТОР-Х1-СД.Л.Х2-Х3-X4/X5-X6-Х7
ВЭЛАН-ПРОЕКТОР – взрывозащищенный проекционный светильник;
Х1 – Ш – рудничное исполнение (оборудование группы I для применения в шахтах и рудниках). В случае исполнения для остальных отраслей промышленности (электрооборудование группы II), индекс не указывается.
СД.Л. – тип источника света: светодиоды.
Х2 – мощность применяемого светодиодного чипа: 15 Вт, опционально 30 Вт.
X3 – информационное изображение. Изображение выполняется по заказу.
Х4 – индекс, указывающий на цвет букв информационной надписи, в случае заказа проектора, проецирующего надпись:
- Б – белый
- К – красный
- Ж – желтый
- С – синий
- З – зеленый
- Ч – черный
В том случае, если требуется другое изображение, индекс не указывается.
Х5 – индекс, указывающий на цвет фона информационной надписи, в случае заказа проектора, проецирующего надпись:
- Б – белый
- К – красный
- Ж – желтый
- С – синий
- З – зеленый
- Ч – черный
В том случае, если требуется другое изображение, индекс не указывается.
Х6 – индекс, указывающий на наличие подогрева: П. В том случае, если подогрев не требуется, индекс не указывается.
X7 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1 – для исполнения с подогревом, УХЛ4 – для исполнения без подогрева.
Пример формулировки заказа:
ВЭЛАН-ПРОЕКТОР-СД.Л.15-«ВЫХОД»-Б/З-УХЛ4
взрывозащищенный проекционный светильник мощностью 15 Вт, с проецируемой надписью «ВЫХОД» выполненной белыми буквами на зеленом фоне, климатического исполнения и категории размещения УХЛ4.
Маркировка взрывозащиты:
- 1Ex d IIC T6 Gb, Ex tb IIIC T80° Db проекционного светильника исполнения, кроме рудничного (алюминиевый сплав)
- РВ Ex d I Mb проекционного светильника рудничного исполнения (сплав ЦОА1)
Степень защиты от внешних воздействий: IР66
Температура окружающей среды:
- от -60°С до +40°С – УХЛ1
- от +1°С до +35°С – УХЛ4
Вид климатического исполнения и категория размещения: УХЛ1, УХЛ4
Напряжение питания: 230 В
Потребляемая мощность: 15 Вт; опционально 30 Вт
Проекционное расстояние: 1-10 м.; опционально 2-20 м.
Мощность подогрева: 8 Вт
Масса: 5 кг
Диаметр подводимого кабеля: 7-10 мм
Площадь сечения жил кабеля:
- 3х(1-2,5 мм2) (L+N+PE);
- 4х(1-2,5 мм2) (L1+L+N+PE) для исполнения с подогревом
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0: I
