Назначение
Посты предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.
Посты предназначены для эксплуатации:
- с маркировкой взрывозащиты 1Ex d IIB T6 Gb/Ex tb IIIC T80°C Db, 1Ex d IIB+H2 T6 Gb/Ex tb IIIC T80°C Db – во взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.
- с маркировкой взрывозащиты PB Ex d I Mb в угольных и сланцевых шахтах, опасных по газу и пыли.
Особенности
- Возможность комплектации различным оборудованием, таким как переключатели, амперметры, вольтметры, индикаторные лампы.
- Наличие петель, удерживающих крышку при монтаже.
- При указании маркировки взрывозащиты 1Ex d IIB+H2 T6 Gb/ Ex tb IIIC T80°C Db запрещается использовать посты управления во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе водорода.
Конструкция

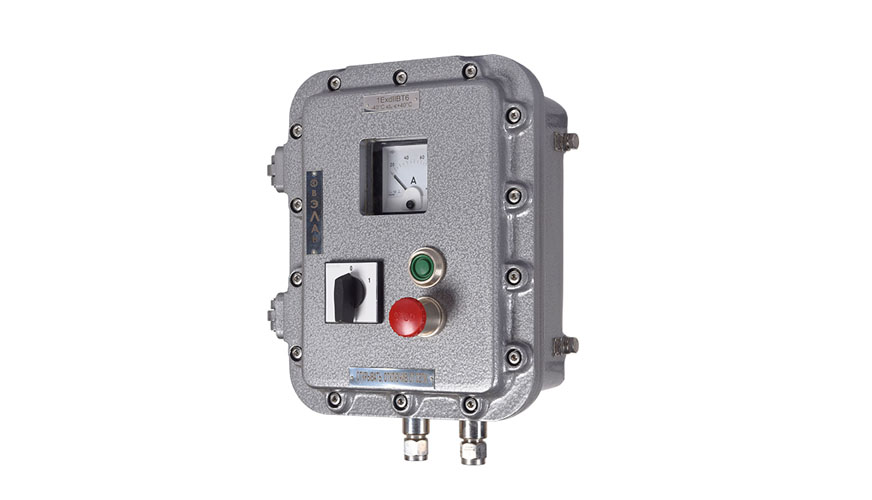

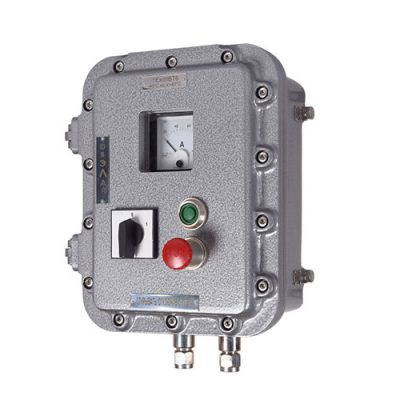

Взрывонепроницаемая металлическая оболочка поста состоит из корпуса и крышки. По требованию заказчика внутри оболочки на крышку устанавливаются кнопочные элементы с контактными блоками типа БКВ, обеспечивающие коммутацию электрических цепей; измерительные приборы; переключатели; индикаторы световые. Привод кнопки «стоп» выполнен в грибовидной форме с самофиксацией. Основным исполнительным органом постов являются блоки контактные. Блоки имеют один разомкнутый (Р) и один замкнутый (З) контакты. Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм2 каждый или одного провода сечением до 4 мм2.
ПВК -ОЭАХ1-Х2-Х3-Х4-Х5-Х6-Х7-Х8П-Х9-Х10
ПВК – пост управления взрывозащищенный кнопочный многофункциональный
ОЭА – применяемая оболочка электротехнических аппаратов
Х1 – материал исполнения применяемой оболочки:
В – алюминиевый сплав;
Ц – сплав ЦОА1;
Х2 – обозначение (или габарит) используемой оболочки
Х3 – количество и тип кнопок “Пуск”-“Стоп” по схеме nПх-nСх, где n- количество кнопок, П – цилиндрическая кнопка «ПУСК» без самофиксации, С – грибовидная кнопка «СТОП», x -цвет кнопки (Л – зеленый, С – синий, К – красный, Ч – черный, Ж – желтый)
Каждая кнопка стандартно имеет пару контактов “1NO+1NC”. При необходимости указывается схема контактов (2NO или 2NC). Для стандартного исполнения кнопка “Стоп” имеет самофиксацию. Для исполнения без самофиксации дополнительно указывается индекс “без с/ф”. В случае отсутствия в заказе комплектующих индекс не указывается.
Х4 – маркировка взрывозащиты:
- 1 – РВ Ex d I Мb;
- 2 – 1Ex d IIB T6 Gb/Ex tb IIIC T80°C Db;
- 12 – 1Ex d IIB+H2 T6 Gb/Ex tb IIIC T80°C Db.
Х5 – количество и тип переключателей взрывозащищенных по схеме: ЕхGNА(Х)хn, где:
- А -номинальный ток (12, 20, 25, 32, 40,63);
- Х – номер коммутационной схемы переключателя;
- n – количество переключателей (указывается от 2 и более). В случае отсутствия в заказе комплектующего, индекс не указывается.
Х6 – количество и цвет индикаторов световых взрывозащищенных по схеме nX(U), где
- «n» – количество необходимых индикаторов;
- «X» – их цвет (К – красный, Л – зеленый; Ж – желтый; Р- оранжевый; С – синий; Б – белый)
- «U» – напряжение питания (24, 36, 127, 230). В случае отсутствия в заказе комплектующего индекс не указывается.
Х7 – измерительный прибор по схеме: Р(Х Х/Х), где Р – прибор (А- амперметр, В- вольтметр); Х – характеристики прибора: тип прибора, его шкала измерения и ток подключения. В случае отсутствия в заказе комплектующего, индекс не указывается. Примечание: параметры встроенных амперметров и вольтметров подробно указываются в заказе.
Х8 – количество и тип клеммных зажимов: А/nП, где “А” – номинальный ток, “n” – количество. “П” – индекс, указывающий на применение пружинных клемм. Для винтовых клемм индекс “П” не указывается. В случае отсутствия клемм, индекс не указывается;
Х9 – количество и тип кабельных вводов: сторона их установки по схеме (d)xn(X), где «d» – тип вводов, «n» – их количество, «Х» – расположение на корпусе оболочки (А – слева, В – сверху, С – справа, сторона D – не указывается). При применении вводов серии ВК-Х-ВЭЛ указывается материал ввода, его тип и размер. По умолчанию расположение вводов снизу. По спец. заказу возможно расположение вводов на дне оболочки.
Х10 – вид климатического исполнения постов по ГОСТ 15150-69: для 1Ex d IIB T6 Gb/Ex tb IIIC T80°C Db, 1Ex d IIB+H2 T6 Gb/Ex tb IIIC T80°C Db – У1, ХЛ1, ОМ1.
для РВ Ex d I Мb – У1, ХЛ1, ОМ1, В1, У5, Т5, В5.
Пример формулировки заказа:
ПВК-ОЭАВ-4.1-1ПЛ-1СЧ(без с/ф)-1СК-1СС(2NC)-2-1Л(230)-1К(24)-А(Э42700/0-250А/1А)-24/22-31/9П-12х2-25х1-(Л-2БМ-М25)х3(В)-ХЛ1
Что соответствует:
многофункциональный пост ПВК с одной зеленой кнопкой «Пуск», с одной черной кнопкой «Стоп» без фиксации, одной красной кнопкой «Стоп» с фиксацией, с одной синей кнопкой «Стоп» с фиксацией, с контактной группой 2NC, с маркировкой взрывозащиты 1Ex d IIВ Т6 Gb, с одним зеленым индикатором световым на 230 В, с одним красным индикатором световым на 24 В, с амперметром серии Э42700 для измерения переменного тока со шкалой 0-250А и подключением 1А, с блоком зажимов из 22 винтовых клемм на 24А и из 9 пружинных клемм на 31А, с двумя вводами серии ВК12-ExdlU/ExdllCU-M20x1,5 и одним вводом ВК25-ExdlU/ExdllCU-M42x2 расположенными снизу, и тремя вводами серии ВК-Л-ВЭЛ2БМ-М25х1,5-Exd-В1,5, расположенными сверху, климатического исполнения и категории размещения ХЛ1.
Маркировка взрывозащиты: 1Ex d IIB T6 Gb/Ex tb IIIC T80°C Db, 1Ex d IIB+H2 T6 Gb/Ex tb IIIC T80°C Db, РВ Ex d I Мb
Степень защиты от внешних воздействий: IP66
Температура окружающей среды:
- для У1 – от – 40°С до + 40°С
- для ХЛ1 – от – 60°С до + 40°С
- для ОМ1 – от – 60°С до + 45°С
- для В1 – от – 60°С до + 50°С
- для У5 – от – 5°С до + 35°С
- для Т5 – от – 1°С до + 35°С
- для В5 – от – 40°С до + 45°С
Номинальное напряжение:
переменного тока (50 или 60 Гц )
для 1Ex d IIB T6 Gb/Ex tb IIIC T80°C Db, 1Ex d IIB+H2 T6 Gb/Ex tb IIIC T80°C Db – до 660В
для РВ Ex d I Мb – до 127В
постоянного тока
для 1Ex d IIB T6 Gb/Ex tb IIIC T80°C Db, 1Ex d IIB+H2 T6 Gb/Ex tb IIIC T80°C Db – до 440В
Номинальный ток: 16 А
Номер технических условий: ТУ 3424-002-00213569-2007
