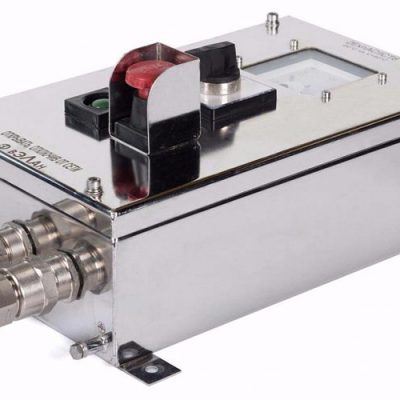

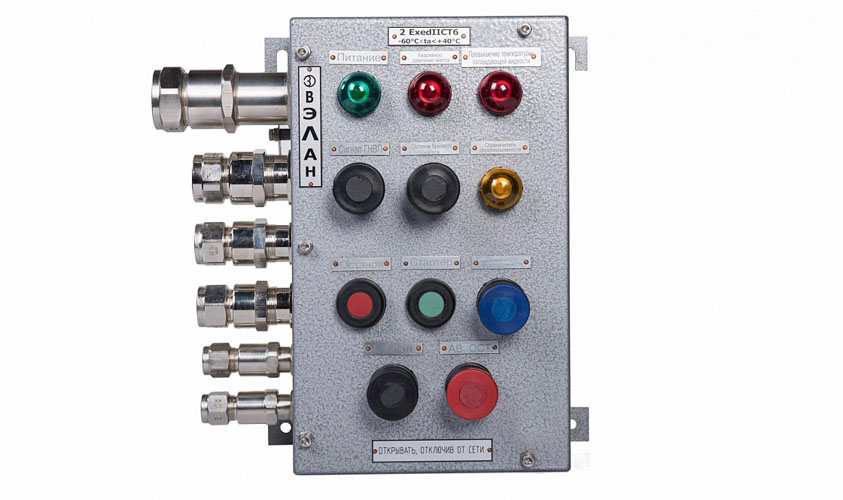

Посты взрывозащищенные кнопочные ВЭЛАН ПВК-Н(C)-ВЭЛ из нержавеющей стали и стали с антикоррозийным покрытием

Главная/Продукция Вэлан, Пакетные переключатели и посты управления/Посты взрывозащищенные кнопочные ВЭЛАН ПВК-Н(C)-ВЭЛ из нержавеющей стали и стали с антикоррозийным покрытием

Назначение

Посты предназначены для управления электроприводов машин и механизмов, в стационарных установках и на подвижных средствах наземного, морского транспорта, для контроля за электрическими параметрами, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.

Посты предназначены для эксплуатации во взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

  • Возможность изготовления по электрическим схемам заказчика под индивидуальные нужды.
  • Корпус поста, выполненный из нержавеющей стали, позволяет использовать пост в агрессивной среде.
  • Посты серии ПВК-Н-ВЭЛ исполнения B1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.

Конструкция

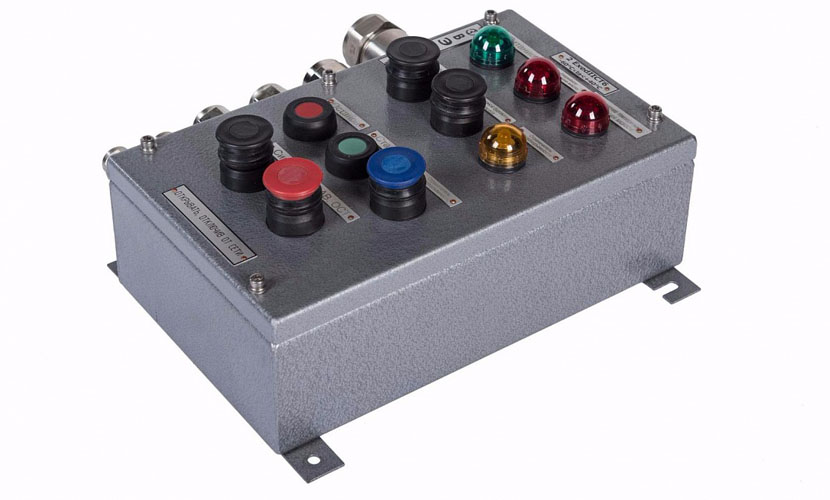

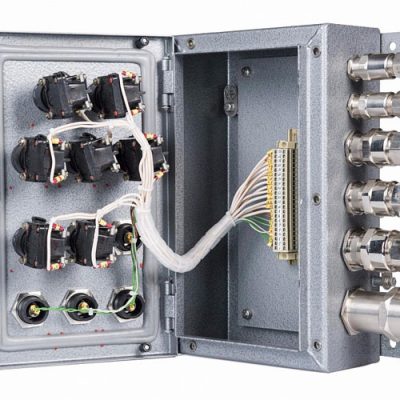

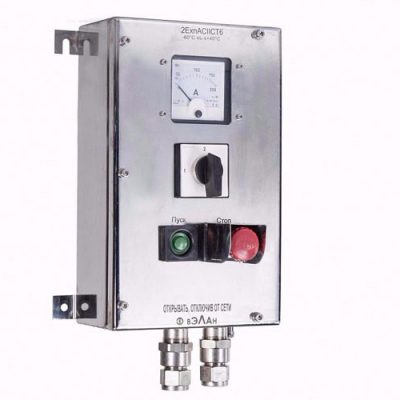

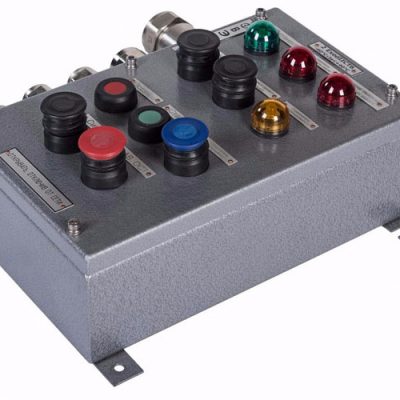

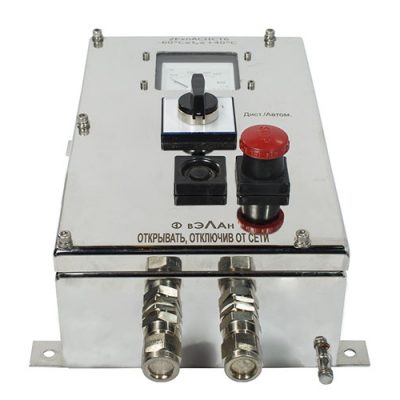

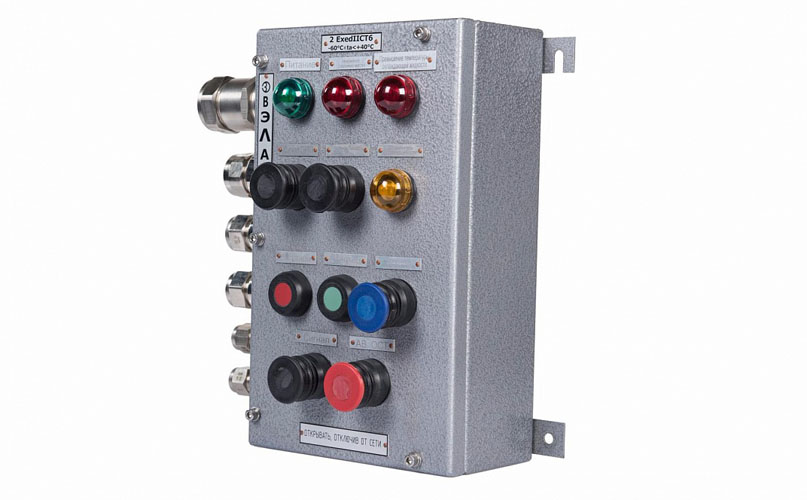

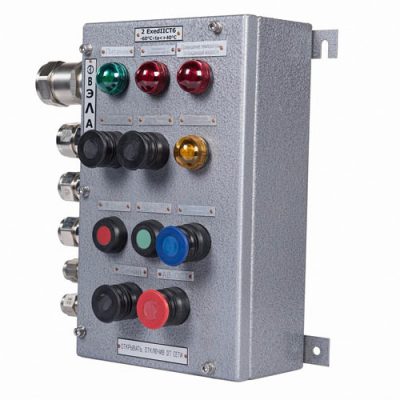

Оболочка поста ПВК-Н(С)-ВЭЛ состоит из высокопрочного корпуса и крышки, изготовленных из высококачественной нержавеющей стали (ПВК-Н-ВЭЛ) или стали с антикоррозионным покрытием (ПВК-С-ВЭЛ). По требованию заказчика внутри оболочки на крышку устанавливаются кнопочные элементы с контактными блоками типа БКВ, обеспечивающие коммутацию электрических цепей; измерительные приборы; переключатели; индикаторы световые. Привод кнопки «Стоп» выполнен в грибовидной форме с самофиксацией. Основным исполнительным органом постов являются блоки контактные. Блоки имеют один замыкающий и один размыкающий контакты (1NO+1NC) или два размыкающих контакта (2NC), или два замыкающих – контакта (2NO). Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм2 каждый или одного провода сечение до 4 мм2.

ПВК-Х1-ВЭЛ Х2-Х3-Х4-Х5-Х6-Х7-Х8-Х9-Х10

Х1 – материал исполнения оболочки:

  • С – сталь с антикоррозионным покрытием (оболочка ОЭАС-ВЭЛ-B1,5)
  • Н – нержавеющая сталь (оболочки ОЭАН-ВЭЛ-В1,5)

Х2 – габарит используемой оболочки

Х3 – количество и тип кнопок по схеме nПх-nСх, где n- количество кнопок, П – цилиндрическая кнопка «ПУСК» с одним замыкающим контактом (1NO), С – грибовидная кнопка «СТОП» с размыкающим контактом (1NC), x -цвет кнопки (Л – зеленый, С – синий, К – красный, Ч – черный, Ж – желтый). Каждая кнопка стандартно имеет пару контактов 1NO+1NC. При необходимости указывается схема контактов (2NO или 2NC). Для стандартного исполнения кнопка «Стоп» имеет самофиксацию. Для исполнения без самофиксации дополни­тельно указывается индекс «(без с/ф)». В случае отсутствия в заказе комплектующих индекс не указывается

Х4 – маркировка взрывозащиты:

  • Цифра “5”, указывающая маркировку взрывозащиты, 2Ex e d IIC T6 Gc/Ex tс IIIC T80°C Dc, в том числе для постов с измерительными приборами Ех-компонентами;
  • Цифра “7”, указывающая маркировку взрывозащиты 2Ex nA nC IIC T6 Gc/Ex tс IIIC T80°C Dc для постов с измерительными приборами общепромышленного исполнения и/или с контактными блоками, и/или переключателями Ех-компонентами;
  • Цифра “8”, указывающая маркировку взрывозащиты 2Ex nA IIC T6 Gc/Ex tс IIIC T80°C Dc для постов с измерительными приборами общепромышленного исполнения;
  • Цифра “14”, указывающая маркировку взрывозащиты 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, в том числе для постов с измерительными приборами Ех-компонентами
  • Цифра “16”, указывающая маркировку взрывозащиты РП Ex e I Мс.

Х5 – количество и тип переключателей взрывозащищенных по схеме ExGNA(X)xn, где А – номиналь­ный ток (12, 20, 25), Х – номер коммутационной схемы переключателя, n – количество переключате­лей (указывается от 2 и более). В случае отсутствия индекс не указывается

Х6 – количество и цвет индикаторов световых взрывозащищенных по схеме nX(U), где n- количе­ство необходимых индикаторов, X – их цвет (Л- зеленый, С- синий, К- красный, Ж- желтый, Б- бе­лый, Р- оранжевый), U- напряжение питания. В случае отсутствия индекс не указывается

Х7 – измерительный прибор по схеме: Р(Х Х/Х), где Р – прибор: А- амперметр, В- вольтметр; X – ха­рактеристики прибора: тип прибора, его шкала измерения и ток подключения. Параметры встроен­ных приборов подробно указываются в заказе. В случае отсутствия в заказе комплектующего индекс не указывается

Х8 – количество и тип клеммных зажимов по схеме: А/nП, где

  • А – номинальный ток,
  • n – количество клемм,
  • П – индекс, указывающий на применение пружинных клемм. Для винтовых клемм индекс “П” не указывается. В случае отсутствия индекс не указывается.

Х9 – количество и тип кабельных вводов по схеме ((d)xn(X), где

  • d – тип вводов;
  • n – их количество;
  • Х – расположение на корпусе оболочки: А – слева, В – сверху, С – справа (сторона D – не указывается). При применении вводов серии ВК-ВЭЛ указывается материал ввода, его тип и размер. По умолчанию расположение вводов снизу. По спец.заказу возможно расположение вводов на дне оболочки.

Х10 – вид климатического исполнения и категория размещения: У1, ХЛ1, ОМ1, Т1

Пример формулировки заказа:

ПВК-Н-ВЭЛ7.1ПЖ-2СК(без с/ф)-1СС-5-ExGN25(52)-1Л(230)-1К(230)-24/12-(Н-3-М25)х2-ХЛ1 – пост взрывозащищенный кнопочный из нержавеющей стали с маркировкой взрывозащиты 2Ex e d IIC T6 Gc/Ex tс IIIC T80°C Dc, с двумя желтыми кнопками “Пуск”, с двумя красными кнопками “Стоп” без фиксации, с одной синей кнопкой “Стоп”, с переключателем на 25 А по схеме 52, с одной зеленой светодиодной лампой и одной красной на 230 В, с блоком зажимов на 12 клемм 24А, с двумя вводами ВК-Н-ВЭЛ 3-М25-Ехе, климатического исполнения и категории размещения ХЛ1.

Маркировка взрывозащиты: 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex e d IIC T6 Gc/Ex tс IIIC T80°C Dc, 2Ex nA nC IIC T6 Gc/Ex tс IIIC T80°C Dc, 2Ex nA IIC T6 Gc/Ex tс IIIC T80°C Dc, РП Ex e I Мс

Материал изготовления: нержавеющая сталь, сталь с антикоррозийным покрытием

Степень защиты от внешних воздействий: IP66

Температура окружающей среды:

  • для исполнения У1 – от – 40°С до + 40°С
  • для исполнения ХЛ1 – от – 60°С до + 40°С
  • для исполнения ОМ1 – от – 60°С до + 45°С
  • для исполнения Т1 – от – 10°С до + 45°С

Номинальное напряжение:

  • переменного тока (50 или 60 Гц) до 380 В
  • постоянного тока до 230 В

Номинальный ток: 16 А

Климатическое исполнение: У1, ХЛ1, ОМ1, Т1

Номер технических условий: ТУ 3424-002-00213569-2007
