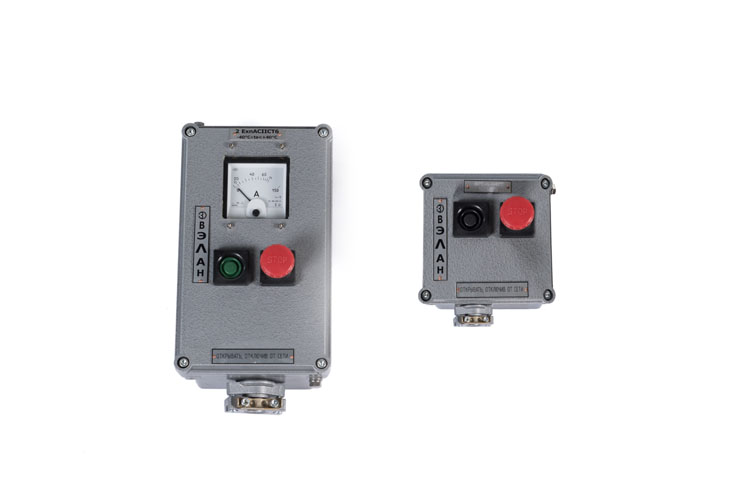

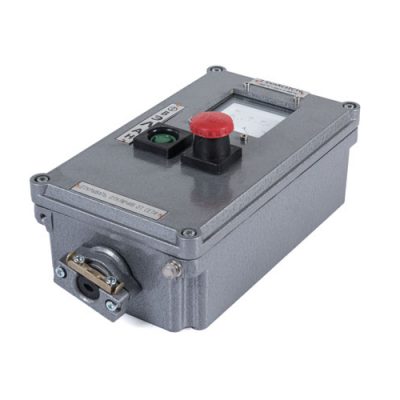

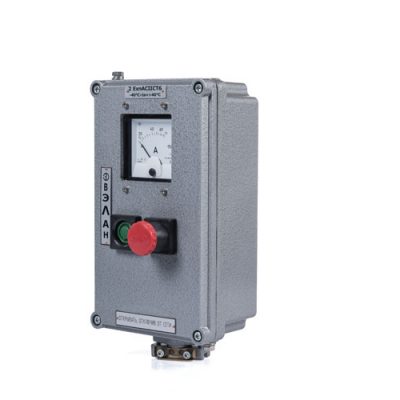

Посты взрывозащищенные кнопочные ВЭЛАН ПВК-ХХХХ из пластика или алюминия

Главная/Продукция Вэлан, Пакетные переключатели и посты управления/Посты взрывозащищенные кнопочные ВЭЛАН ПВК-ХХХХ из пластика или алюминия

Назначение

Посты предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.

Посты с маркировкой взрывозащиты 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex d е IICT6 Gс/Ex tс IIIC T80°C Dс, 2Ex nA nC IIC T6 Gc/Ex tc IIIC T80°C Dc, 2Ex nA IIC T6 Gс/Ex tс IIIC T80°C Dс предназначены для эксплуатации во взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Посты многокнопочные размещаются в оболочках ОЭАМ(П)- 2, 3, 4, 5 в зависимости от количества кнопочных элементов и возможности их размещения в оболочке.

Особенности

  • Возможность использовать пост в качестве пульта управления кран-балкой и в качестве поста с кнопкой под стеклом (пожарный пост).
  • Возможность установки внутрь поста пакетных переключателей, ламп сигнализации, амперметров, вольтметров и другого оборудования.
  • Посты серии ПВК-ОЭАП исполнения В1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.

Конструкция

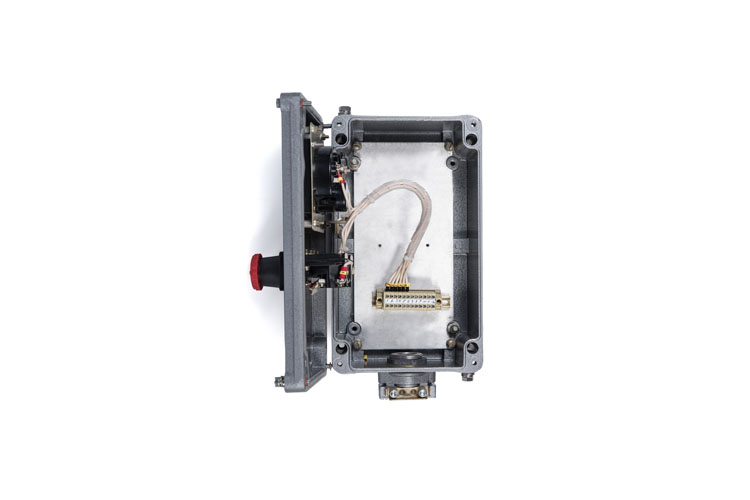

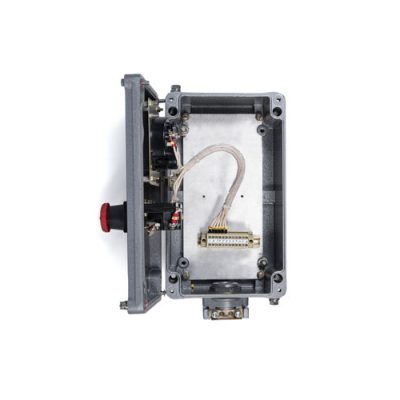

Оболочка поста ПВК состоит из корпуса и крышки. По требованию заказчика внутри оболочки на крышку устанавливаются кнопочные элементы с контактными блоками типа БКВ, обеспечивающие коммутацию электрических цепей; измерительные приборы; переключатели; индикаторы световые. Привод кнопки «стоп» выполнен в грибовидной форме с самофиксацией. Основным исполнительным органом постов является блок контактный. Блок имеет один разомкнутый (Р) и один замкнутый (З) контакты. Контактные зажимы блока допускают присоединение двух проводов сечением до 2,5 мм2 каждый или одного провода сечением до 4 мм.

ПВК-ОЭАХ1-Х2-Х3-Х4-Х5-Х6-Х7-Х8П-Х9-Х10

ПВК – пост управления взрывозащищенный кнопочный многофункциональный

ОЭА – применяемая оболочка электротехнических аппаратов

Х1 – материал исполнения применяемой оболочки: М- алюминиевый сплав (оболочка ОЭАМ-Х-ExelU/ExellU-B1,5); П- пластмасса (оболочка ОЭАП-Х-ExellU-B1,5)

Х2 – обозначение (или габарит) используемой оболочки

Х3 – количество и тип кнопок “Пуск”-“Стоп” по схеме nПх-nСх, где n- количество кнопок, П – цилиндрическая кнопка «ПУСК» без самофиксации, С – грибовидная кнопка «СТОП», x -цвет кнопки (Л – зеленый, С – синий, К – красный, Ч – черный, Ж – желтый)

Каждая кнопка стандартно имеет пару контактов “1NO+1NC”. При необходимости указывается схема контактов (2NO или 2NC). Для стандартного исполнения кнопка “Стоп” имеет самофиксацию. Для исполнения без самофиксации дополнительно указывается индекс “без с/ф”. В случае отсутствия в заказе комплектующих индекс не указывается.

Х4 – маркировка взрывозащиты:

  • Цифра “5”, указывающая маркировку взрывозащиты 2Ex d е IICT6 Gс/Ex tс IIIC T80°C Dс, в том числе для постов с измерительными приборами Ех-компонентами;
  • Цифра “7”, указывающая маркировку взрывозащиты 2Ex nA nC IIC T6 Gc/Ex tc IIIC T80°C Dc для постов с измерительными приборами общепромышленного исполнения и/или с контактными блоками, и/или переключателями Ех-компонентами;
  • Цифра “8”, указывающая маркировку взрывозащиты 2Ex nA IIC T6 Gс/Ex tс IIIC T80°C Dс для постов с измерительными приборами общепромышленного исполнения;
  • Цифра “14”, указывающая маркировку взрывозащиты 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, в том числе для постов с измерительными приборами Ех-компонентами.

Х5 – количество и тип переключателей взрывозащищенных по схеме: ЕхGNА(Х)хn, где:

  • А -номинальный ток (12, 20, 25, 32, 40, 63);
  • Х – номер коммутационной схемы переключателя;
  • n – количество переключателей (указывается от 2 и более). В случае отсутствия в заказе комплектующего индекс не указывается;

Х6 – количество и цвет индикаторов световых взрывозащищенных по схеме nX(U), где:

  • «n» – количество необходимых индикаторов;
  • «X» – их цвет (К – красный, Л – зеленый; Ж – желтый; Р- оранжевый; С – синий; Б – белый);
  • «U» – напряжение питания (24, 36, 127, 230). В случае отсутствия в заказе комплектующего индекс не указывается.

Х7 – измерительный прибор по схеме: Р(Х Х/Х), где Р – прибор (А- амперметр, В- вольтметр); Х – ха­рактеристики прибора: тип прибора, его шкала измерения и ток подключения. В случае отсутствия в заказе комплектующего, индекс не указывается. Примечание: параметры встроен­ных амперметров и вольтметров подробно указываются в заказе.

Х8 – количество и тип клеммных зажимов: А/nП, где “А” – номинальный ток, “n” – количество. “П” – ин­декс, указывающий на применение пружинных клемм. Для винтовых клемм индекс “П” не указывается. В случае отсутствия клемм индекс не указывается;

Х9 – количество и тип кабельных вводов: сторона их установки по схеме (d)xn(X), где «d» – тип вводов, «n» – их количество, «Х» – расположение на корпусе оболочки (А – слева, В – сверху, С – справа, сторона D – не указывается). При применении вводов серии ВК-Х-ВЭЛ указывается материал ввода, его тип и размер. По умолчанию расположение вводов снизу. По спец. заказу возможно расположение вводов на дне оболочки.

Х10 – вид климатического исполнения постов по ГОСТ 15150: В1 (для изделий на базе оболочек ОЭАП-Х-ЕхеIIU-В1,5) и У1, ХЛ1, ОМ1.

Пример формулировки заказа:

ПВК-ОЭАМ-4.2-2ПЛ-1СК-5-ExGN25(90)-1K(230)-25/10-(Л-3-М25)х2(А)-ОМ1

Что соответствует:

Пост ПВК в металлической оболочке с маркировкой взрывозащиты 2Ex d е IICT6 Gb/Ex tс IIIC T80°C Dс, с двумя зелеными кнопками «Пуск», с одной красной кнопкой «Стоп» с фиксацией, с одним переключателем ExGN на 25А коммутационной схемы 90, с одним красным индикатором на 230В, с блоком зажимов из 10 винтовых мини-клемм на 25А, с двумя вводами ВК-Л-ВЭЛ3-М25х1,5-Exe, расположенными слева, климатического исполнения и категории размещения ОМ1.

Маркировка взрывозащиты: 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex d е IICT6 Gс/Ex tс IIIC T80°C Dс, 2Ex nA nC IIC T6 Gc/Ex tc IIIC T80°C Dc, 2Ex nA IIC T6 Gс/Ex tс IIIC T80°C Dс

Степень защиты от внешних воздействий: IP66

Температура окружающей среды:

  • для исполнения У1 – от – 40°С до + 40°С
  • для исполнения ХЛ1 – от – 60°С до + 40°С
  • для исполнения ОМ1 – от – 60°С до + 45°С

Номинальное напряжение:

  • переменного тока (50 или 60Гц) – до 380 В
  • постоянного тока – до 230 В

Номинальный ток: 16 А

Высота над уровнем моря: 4300 м

Номер технических условий: ТУ 3424-002-00213569-2007
