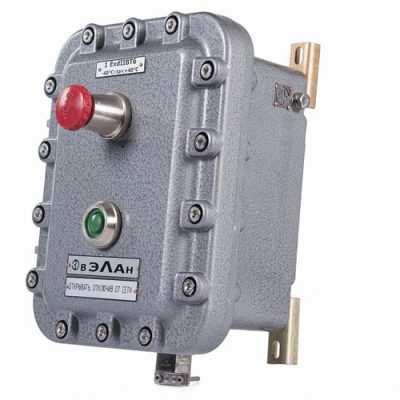

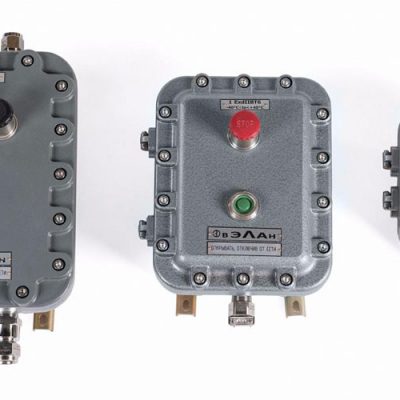

Посты взрывозащищенные кнопочные ВЭЛАН ПВК-А(Ц)-ВЭЛ-IIB

Главная/Продукция Вэлан, Пакетные переключатели и посты управления/Посты взрывозащищенные кнопочные ВЭЛАН ПВК-А(Ц)-ВЭЛ-IIB

Назначение

Посты взрывозащищенные кнопочные ПВК-А(Ц)-ВЭЛ-IIВ предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором. Наряду с этим посты можно использовать для сигнализации, связанной с названными электроприводами либо другими электрическими устройствами, и оперативного наблюдения за текущей нагрузкой подключенных токоприемников.

Посты серии ПВК-А(Ц)-ВЭЛ-IIВ позволяют управлять и следить за состоянием нескольких устройств одновременно из одной точки. Посты предназначены для эксплуатации:

  • с маркировкой взрывозащиты 1Ex d IIB T6 Gb/Ex tb IIIC T80°C Db, 1Ex d IIB+H2 T6 Gb/Ex tb IIIC T80°C Db, 1Ex d [ia] IIB T6 Gb/Ex tb [ia] IIIC T80°C Db, 1Ex d [ia] IIB+Н2 T6 Gb/Ex tb [ia] IIIC T80°C Db – во взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности;
  • с маркировкой взрывозащиты РВ Ex d I Mb в угольных и сланцевых шахтах, опасных по газу и пыли.

Особенности

  • Материал изготовления: модифицированный алюминиевый сплав, сплав ЦОА1.
  • Степень защиты от внешних воздействий: IP66.
  • Возможность изготовления по электрическим схемам заказчика под индивидуальные нужды.

Конструкция

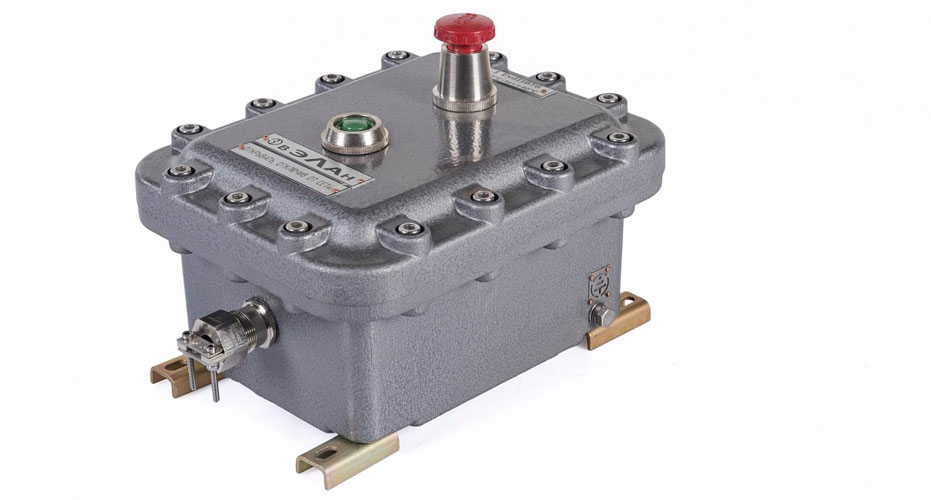

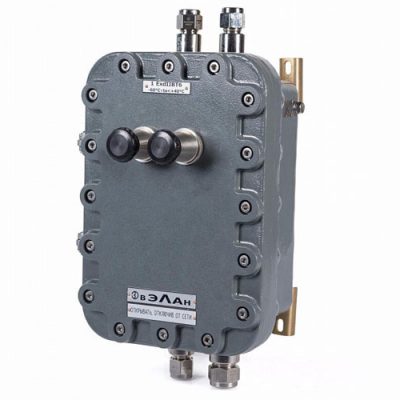

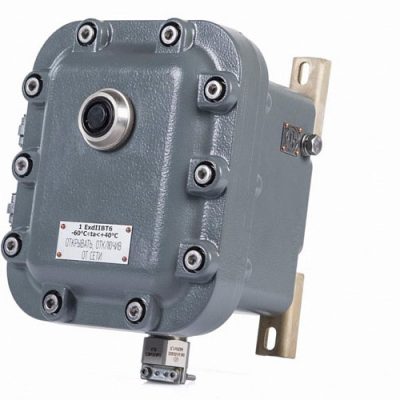

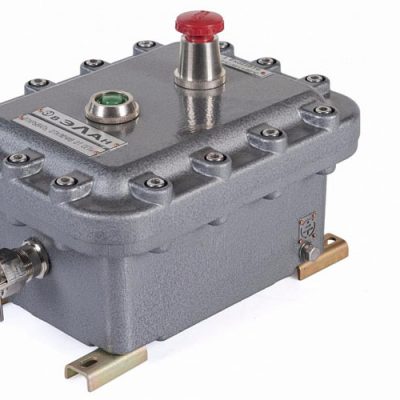

Оболочка поста ПВК состоит из корпуса и крышки. Крышка прикручена к корпусу винтами с внутренним шестигранником. По требованию заказчика внутри оболочки на крышку устанавливаются кнопочные элементы с контактными блоками типа БКВ, обеспечивающие коммутацию электрических цепей; измерительные приборы; переключатели; индикаторы световые. Привод кнопки «Стоп» выполнен в грибовидной форме с самофиксацией. Основным исполнительным органом постов является блок контактный. Блок имеет один разомкнутый (Р) и один замкнутый (З) контакты. Контактные зажимы (4 шт.) блока допускают присоединение двух проводов сечением до 2,5 мм каждый или одного провода сечением до 4 мм. В корпус монтируются кабельные вводы. Корпус крепится с помощью кронштейнов с отверстиями.

ПВК-Х1-ВЭЛХ2-Х3-Х4-Х5-Х6-Х7-Х8-Х9-Х10

ПВК – пост управления врывозащищенный кнопочный

Х1 – материал исполнения оболочки:

  • А – алюминиевый сплав (оболочка ОЭАА-ВЭЛ-IIВ, ОЭАА-ВЭЛ-IIB+H2)

Х2 – габарит используемой оболочки

Х3 – количество и тип кнопок “Пуск-Стоп” по схеме nПх-nСх, где n- количество кнопок, П – цилиндрическая кнопка «Пуск» без самофиксации, С – грибовидная кнопка «Стоп», x -цвет кнопки (Л – зеленый, С – синий, К – красный, Ч – черный, Ж – желтый). Каждая кнопка стандартно имеет пару контактов «1NO+1NC». При необходимости указывается схема контактов (2NO или 2NC). Для стандартного исполнения кнопка «Стоп» имеет самофиксацию. Для исполнения без самофиксации дополнительно указывается индекс «(без с/ф)». В случае отсутствия в заказе комплектующих индекс не указывается.

Х4 – маркировка взрывозащиты:

  • цифра “1”, указывающая маркировку взрывозащиты PB 1Ex d I Mb;
  • цифра “2”, указывающая маркировку взрывозащиты 1Ex d IIВ T6 Gb/Ex tb IIIC T80°C Db;
  • цифра “11”, указывающая маркировку взрывозащиты 1Ex d IIВ+Н2 T6 Gb/Ex tb IIIC T80°C Db;
  • цифра “12”, указывающая маркировку взрывозащиты 1Ex d [ia] IIB T6 Gb/Ex tb [ia] IIIC T80°C Db
  • цифра “13”, указывающая маркировку взрывозащиты 1Ex d [ia] IIB+H2 T6 Gb/Ex tb [ia] IIIC T80°C Db

Х5 – количество и тип переключателей взрывозащищенных по схеме ExGNA(X)xn, где А – номинальный ток (12, 20, 25, 32, 40, 63, 125), Х – номер коммутационной схемы переключателя, п – количество переключателей (указывается от 2 и более).

В случае отсутствия переключателей индекс не указывается.

Х6 – количество и цвет индикаторов световых взрывозащищенных по схеме nX(U), где п- количе­ство необходимых индикаторов, Х – их цвет (Л- зеленый, С- синий, К- красный, Ж- желтый, Б- бе­лый, Р- оранжевый), U- напряжение питания. В случае отсутствия индикаторов индекс не указывается.

Х7 – измерительный прибор по схеме: Р(Х Х/Х), где Р – прибор: А- амперметр, В- вольтметр; Х – ха­рактеристики прибора: тип прибора, его шкала измерения и ток подключения. Параметры встроен­ных приборов подробно указываются в заказе. В случае отсутствия индикаторов, индекс не указывается.

Х8 – количество и тип клеммных зажимов по схеме: А/nП, где А – номинальный ток, n – количество клемм, П – индекс, указывающий на применение пружинных клемм. Для винтовых клемм индекс “П” не указывается. В случае отсутствия клемм индекс не указывается.

Х9 – количество и тип кабельных вводов по схеме( (d)xnX), где:

  • d – тип вводов
  • n – их количество
  • Х – расположение на корпусе оболочки: А – слева, В – сверху, С – справа (сторона D не указывается). При применении вводов серии ВК-Х-ВЭЛ указывается материал ввода, его тип и размер. По умолчанию расположение вводов снизу. По спец. заказу возможно расположение вводов на дне оболочки.

Х10 – вид климатического исполнения и категория размещения: У1, ХЛ1, ОМ1, Т1; для PB 1Ex d I Mb – У5, Т5, В5.

Пример формулировки заказа:

ПВК-А-ВЭЛ12-2ПЛ-1СК(2NC)-1СС-1СЧ(без с/ф)-2-ЕхGN25(52) -1Л(230)-1К(230)-А(М42300/0-200А/4-20мА)-24/24-(Л-2БМ-М25)х1-(Л-2-М32)х2(В)-У1

Что означает: пост взрывозащищенный кнопочный многофункциональный из алюминиевого сплава типа ПВК-А-ВЭЛ с двумя зелеными кнопками «Пуск», с одной красной кнопкой “Стоп”с фиксацией с контактной группой 2NC (два нормально замкнутых контакта), с одной синей кнопкой “Стоп” с фиксацией, с одной черной кнопкой “Стоп” без самофиксации, с маркировкой взрывозащиты 1Ex d IIВ T6 Gb/Ex tb IIIC T80°C Db, с одним переключателем ExGN на 25А с коммутационной схемой 52, с одной зеленой светодиодной лампой и одной красной на 230В, с блоком зажимов из 12 клемм на 24А, с одним вводом ВК-Л-ВЭЛ 2БМ-М25-Exd, расположенным снизу, с двумя кабельными вводами ВК-Л-ВЭЛ 2-М32-Exd, расположенных сверху, климатического исполнения и категории размещения У1.

Допускается сокращенное обозначение поста на таблице при полном обозначении в паспорте и на ярлыке поста: ПВК-А-ВЭЛ12-2-У1.

Материал изготовления: высокопрочный модифицированный алюминиевый сплав, сплав ЦОА1

Степень защиты от внешних воздействий: IP66

Климатическое исполнение: У1, ХЛ1, ОМ1, Т1, У5, В1, Т5

Температура окружающей среды:

  • для климатического исполнения У1 – от – 40°С до + 40°С
  • для климатического исполнения ХЛ1 – от – 60°С до + 40°С
  • для климатического исполнения ОМ1 – от – 60°С до + 45°С
  • для климатического исполнения Т1 – от – 10°С до + 45°С
  • для климатического исполнения В1 – от – 60°С до + 50°С
  • для климатического исполнения У5 – от – 5°С до + 35°С
  • для климатического исполнения Т5 – от – 1°С до + 35°С

Номинальное напряжение:

  • переменного тока (50 или 60 ГЦ) – до 660В
  • переменного тока (50 или 60 ГЦ) – для PB 1Ex d I Mb до 127В
  • постоянного тока – до 440В
  • постоянного тока – для PB 1Ex d I Mb до 110В

Номер технических условий: ТУ 3424-002-00213569-2007
