Назначение
Посты предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.
Посты управления:
- с маркировкой взрывозащиты РВ Ex d I Mb в угольных и сланцевых шахтах, опасных по газу и пыли;
- с маркировкой взрывозащиты 1Ex d IIА Т6 Gb/Ex tb IIIC T80°C Db, 1Ex d IIВ Т6 Gb/Ex tb IIIC T80°C Db, 1Ex d IIС Т6 Gb/Ex tb IIIC T80°C Db, 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex d e IIB T6 Gc/ Ex tс IIIC T80°C Dс, 2Ex d e IIC T6 Gc/Ex tс IIIC T80°C Dс предназначены для работыво взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.
Особенности
- Наличие встроенных кабельных вводов обеспечивает удобность подключения.
- Грибовидная кнопка «Стоп» имеет механизм фиксации.
Конструкция

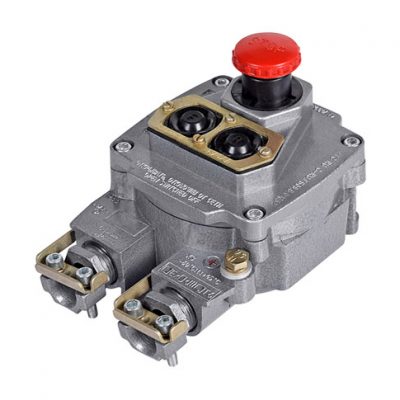

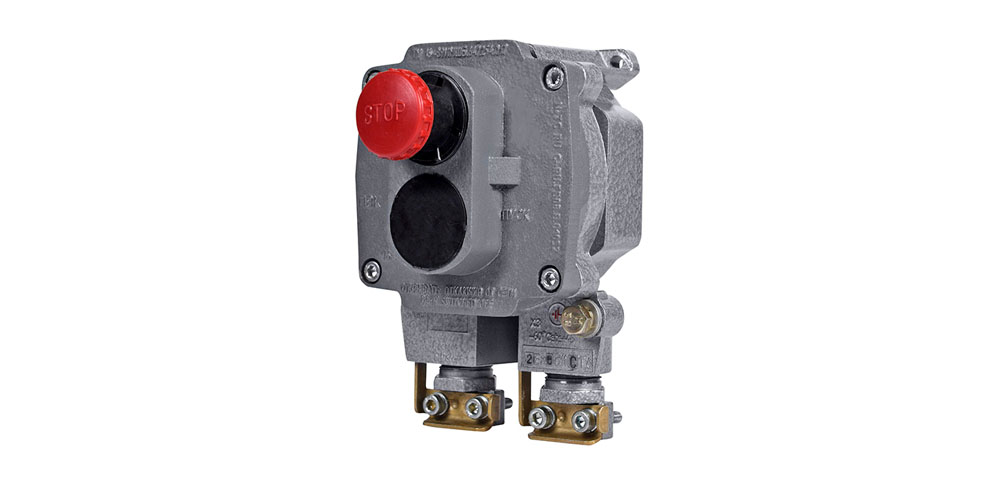

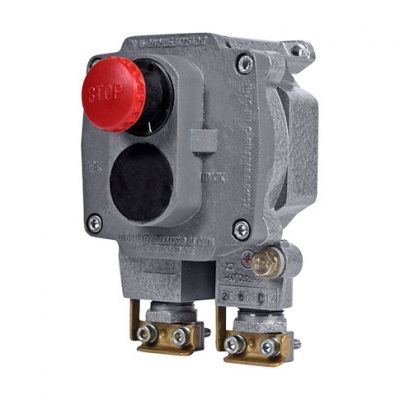

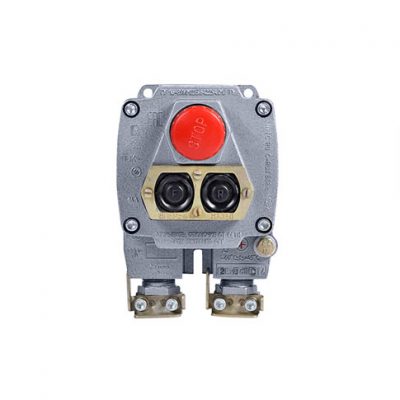

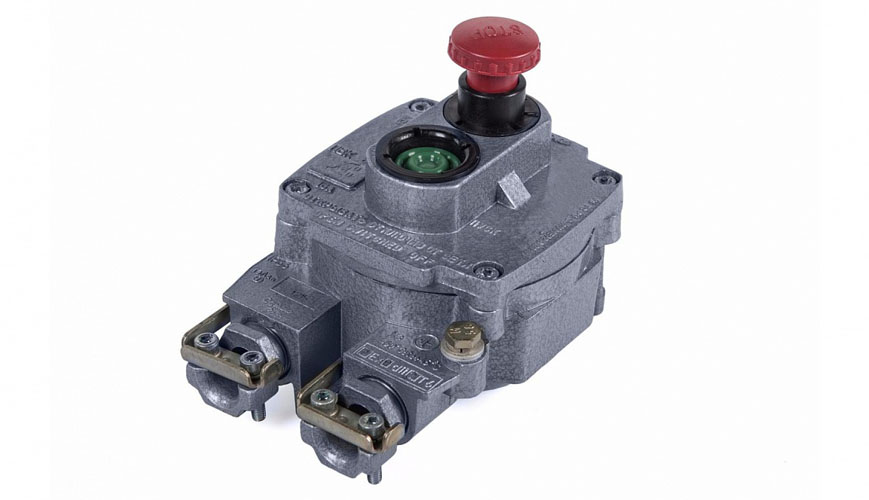

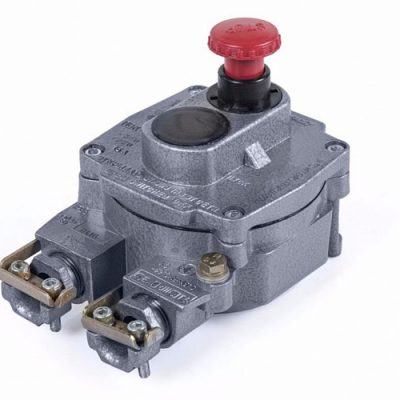

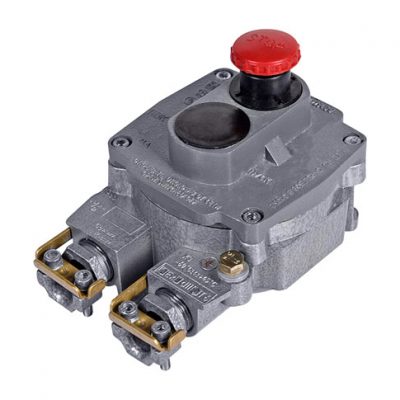

Взрывонепроницаемая оболочка постов ПВК-1, 2, 3 изготовлена из алюминиевого сплава и состоит из корпуса и крышки. Внутри оболочки на крышку установлены один, два или три (соответственно для одно-, двух- или трехкнопочных постов) контактных блока, обеспечивающих коммутацию электрических цепей. Привод кнопки «Стоп» – грибовидный с самофиксацией (либо без самофиксации по спецзаказу), привод «Пуск» цилиндрический без самофиксации. Основным исполнительным органом постов являются блоки контактные. Блоки по умолчанию имеют один нормально разомкнутый (1НР) и один нормально замкнутый (1НЗ) контакты. Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм² каждый или одного провода сечением до 4 мм².
По умолчанию в постах ПВК-1 установлена одна кнопка «Стоп» с самофиксацией красного цвета, в постах ПВК-2 – одна кнопка «Стоп» с самофиксацией красного цвета и одна кнопка «Пуск» зеленого цвета, в постах ПВК-3 – одна кнопка «Стоп» с самофиксацией красного цвета и две кнопки «Пуск» чёрного цвета.

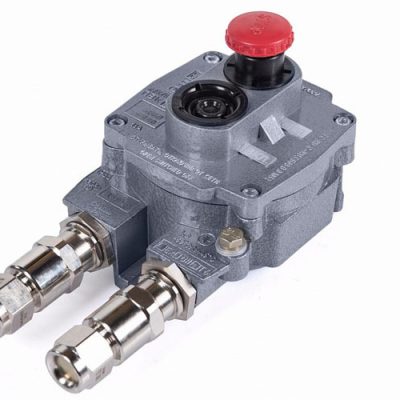

Пост имеет два вводных устройства для обеспечения возможности подведения гибкого или бронированного кабеля диаметром от 8 мм до 14 мм. Посты управления могут комплектоваться по требованию заказчика 1 или 2 вводами других типов, имеющих маркировку взрывозащиты, соответствующую уровню и виду взрывозащиты постов, с возможностью подведения кабеля диаметром до 14 мм.
Масса постов ПВК-1 не более 1,6 кг, ПВК-2 не более 1,8 кг, ПВК-3 не более 1,9 кг.
ПВК – Х1 Х2 Х3
ПВК – пост управления взрывозащищенный кнопочный
Х1 – исполнение по количеству кнопок: 1 или 2 или 3
Х2 – маркировка взрывозащиты:
- 1 – РВ Ex d I Mb
- 2 – 1Ex d IIВ T6 Gb/Ex tb IIIC T80°C Db
- 3 – 1Ex d IIС T6 Gb/Ex tb IIIC T80°C Db
- 4 – 2Ex d е IIC T6 Gс/Ex tс IIIC T80°C Dс
- 6 – 1Ex d IIА T6 Gb/Ex tb IIIC T80°C Db
- 7 – 2Ex d e IIВ T6 Gс/Ex tс IIIC T80°C Dс
- 9 – 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db
Х3 – вид климатического исполнения и категория размещения по ГОСТ 15150-69: У1, ХЛ1, ОМ1, Т1, У5, Т5, В5, В1.
Примеры формулировки заказа:
ПВК-21У5 – пост, содержащий два толкателя, с маркировкой взрывозащиты РВ Ex d I Mb, климатического исполнения и категории размещения У5.
ПВК-22-(Л-2БМ-М20)х1-(З-Л-М27)х1-ХЛ1 – пост, содержащий две кнопки, с маркировкой взрывозащиты 1Ex d llB T6 Gb/Ex tb IIIC T80°C Db, с одним кабельным вводом ВК-Л-ВЭЛ 2БМ-М20-Exd, климатического исполнения и категории размещения ХЛ1.
Маркировка взрывозащиты: РВ Ex d I Mb, 1Ex d IIА T6 Gb/Ex tb IIIC T80°C Db, 1Ex d IIВ T6 Gb/Ex tb IIIC T80°C Db, 1Ex d IIС T6 Gb/Ex tb IIIC T80°C Db, 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex d e IIВ T6 Gb/Ex tс IIIC T80°C Dс, 2Ex d е IIC T6 Gс/Ex tс IIIC T80°C Dс
Номинальное напряжение:
переменного тока (50 или 60 ГЦ):
- РВ Ex d I Mb – до 127В
- 1Ex d IIА T6 Gb, 1Ex d IIВ T6 Gb, 1Ex d IIС T6 Gb – до 660В
- 1Ex d e IIC T6 Gb, 2Ex d e IIВ T6 Gb, 2Ex d е IIC T6 Gс – до 380В
постоянного тока:
РВ Ex d I Mb – до 110В
- 1Ex d IIА T6 Gb, 1Ex d IIВ T6 Gb, 1Ex d IIС T6 Gb – до 440В
- 1Ex d e IIC T6 Gb, 2Ex d e IIВ T6 Gb, 2Ex d е IIC T6 Gс – до 230В
Номинальный ток : 16А
Температура окружающей среды:
- для У1 – от – 40°С до + 40°С
- для У5 – от – 5°С до + 35°С
- для Т5 от +1°С до + 35°С
- для В5 от -40°С до + 45°С
- для ХЛ1 – от – 60°С до + 40°С
- для ОМ1 – от – 60°С до + 45°С
- для Т1 – от – 10°С до + 45°С
- для В1 – от – 60°С до + 50°С
Высота над уровнем моря : не более 4300 м
Номер технических условий : ТУ 3424-002-00213569-2007

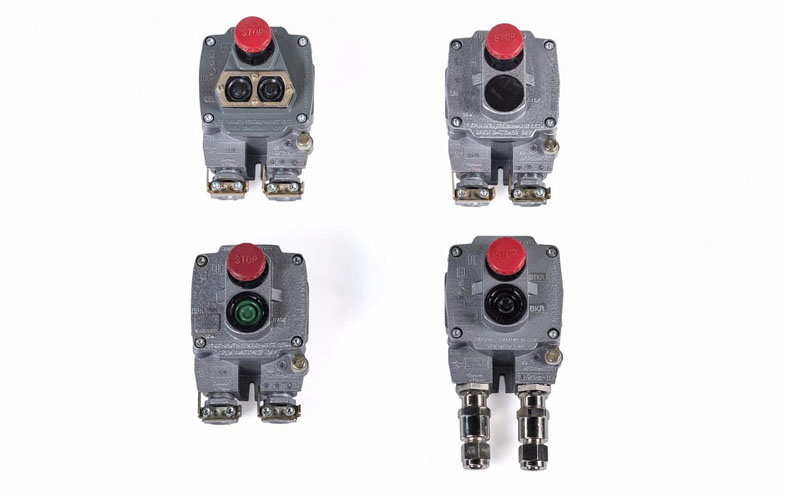

№ | Примеры вариантов типоисполнений |
Посты кнопочные ПВК-1,2,3 | |
1 | ПВК-11 У5 |
2 | ПВК-21 У5 |
3 | ПВК-31 У5 |
4 | ПВК-12 ХЛ1 |
5 | ПВК-22 ХЛ1 |
6 | ПВК-32 ХЛ1 |
7 | ПВК-13 ХЛ1 |
8 | ПВК-23 ХЛ1 |
9 | ПВК-33 ХЛ1 |
10 | ПВК-14 ХЛ1 |
11 | ПВК-24 ХЛ1 |
12 | ПВК-34 ХЛ1 |
13 | ПВК-16 ХЛ1 |
14 | ПВК-26 ХЛ1 |
15 | ПВК-36 ХЛ1 |
16 | ПВК-17 ХЛ1 |
17 | ПВК-27 ХЛ1 |
18 | ПВК-37 ХЛ1 |
19 | ПВК-19 ХЛ1 |
20 | ПВК-29 ХЛ1 |
21 | ПВК-39 ХЛ1 |
22 | ПВК-22-(Л-2БМ-М20)х1-(3-Л-М27)х1-ХЛ1 |
23 | И др. |
