Посты взрывозащищенные кнопочные Вэлан КУ-90 пластиковые

Главная/Продукция Вэлан, Пакетные переключатели и посты управления/Посты взрывозащищенные кнопочные Вэлан КУ-90 пластиковые

Назначение

Посты предназначены для работы в электрических цепях управления в угольных и сланцевых шахтах, опасных по газу и пыли (маркировка взрывозащиты РВ Ex d I Mb) и во взрывоопасных зонах всех классов предприятий химической, нефтеперерабатывающей, газовой и других отраслях промышленности (маркировка взрывозащиты 1Ex d IIB T5 Gb/Ex tb IIIC T95°C Db). Применяются для дистанционного управления электромагнитными аппаратами (пускателями, контакторами) переменного и постоянного тока, а также в цепях сигнализации.

Особенности

  • Удобная конструкция переключения и фиксации кнопок, аналогичная обычному выключателю.
  • Может использоваться для включения/отключения освещения.
  • Конструкция из пластика, обладающая взрывонепроницаемой оболочкой и маркировкой взрывозащиты 1Ex d IIB T5 Gb/Ex tb IIIC T95°C Db, РВ Ex d I Mb.

Конструкция

Пост состоит из оболочки, вводного устройства с уплотнением, привода управления и кнопочных элементов. Вводное устройство предусматривает возможность подсоединения гибкого и бронированного кабелей, а также кабелей и проводов, прокладываемых в стальных трубах с условным проходом до 14 мм, и с уплотнением резиновыми кольцами. На рукоятках управления в зависимости от типа поста нанесены следующие надписи:

  • на однокнопочном – ОТКЛ OFF;
  • на двухкнопочном – ВКЛ ON; ОТКЛ OFF;
  • на трехкнопочном – FORW; REV; ОТКЛ OFF.

КУ-9Х1-Х2-Х3

КУ – кнопочный пост управления.

9 – серия поста.

Х1 – исполнение по числу кнопочных элементов: 1, 2, 3.

Х2 – исполнение по взрывозащите: 1Ex d IIB T5 Gb/Ex tb IIIC T95°C Db, РВ Ex d I Mb.

Х3 – климатическое исполнение и категория размещения по ГОСТ 15150: У2, ХЛ2, Т2 (для 1Ex d IIB T5 Gb/Ex tb IIIC T95°C Db); У5, ХЛ5, Т5 (для РВ Ex d I Mb).

Пример формулировки заказа:

КУ-92-РВ Ex d I Mb-У5

что соответствует, пост двухкнопочный серии КУ-90, исполнение по взрывозащите РВ Ex d I Mb, климатического исполнения и категории размещения У5.

Маркировка взрывозащиты: 1Ex d IIВ T5 Gb/Ex tb IIIC T95°C Db, РВ Ex d I Mb

Материал изготовления: пластик

Степень защиты от внешних воздействий: IP54

Температура окружающей среды:

для климатического исполнения У2: от -40°С до +40°С

для климатического исполнения ХЛ2: от -60°С до +40°С

для климатического исполнения Т2: от -10°С до +45°С

для климатического исполнения У5: от -5°С до +35°С

для климатического исполнения ХЛ5: от -10°С до +35°С

для климатического исполнения Т5: от +1°С до +35°С

Номинальное напряжение:

переменного тока – до 380 В (для 1Ex d IIВ T5 Gb/Ex tb IIIC T95°C Db) и до 60 В (для РВ Ex d I Mb)

постоянного тока – до 220 В (для 1Ex d IIВ T5 Gb/Ex tb IIIC T95°C Db) и до 60 В (для РВ Ex d I Mb)

Номинальный ток: 10 А

Климатическое исполнение и категория размещения:

для 1Ex d IIВ T5 Gb/Ex tb IIIC T95°C Db –У2, ХЛ2, Т2;

для РВ Ex d I Mb – У5, ХЛ5, Т5

Номер технических условий: ТУ 3424-002-00213569-2007

Документация

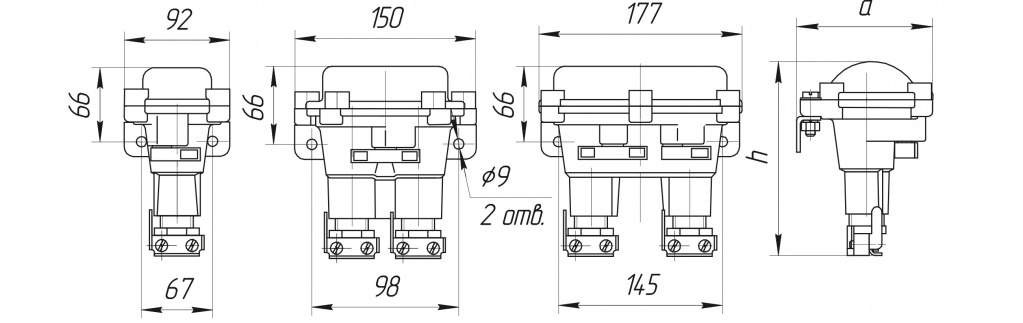

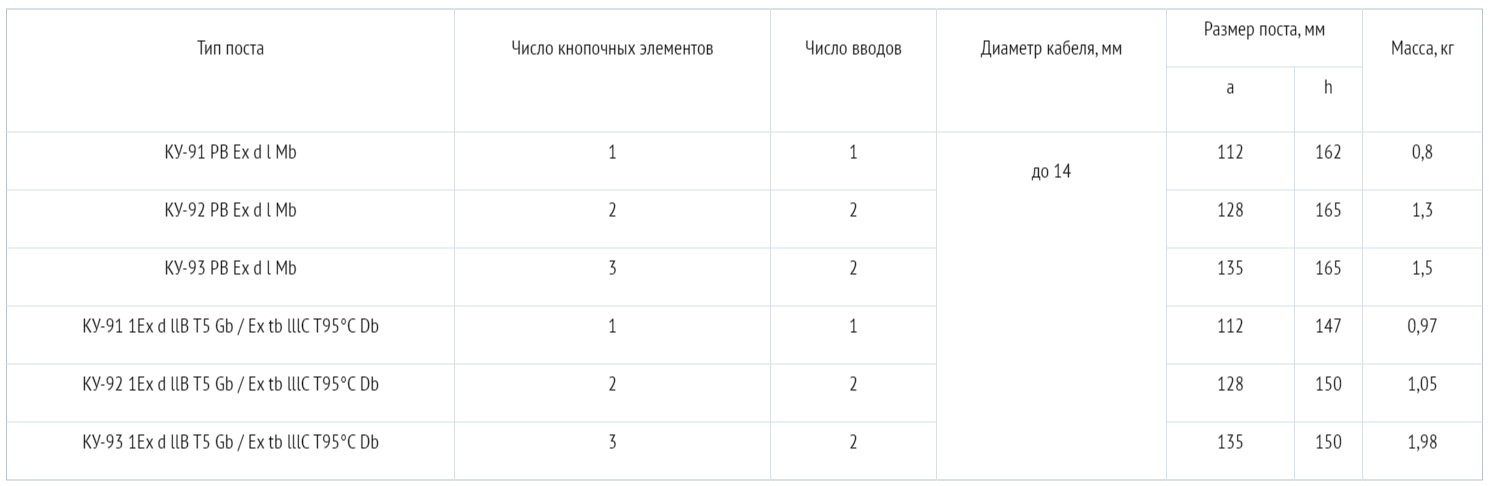

Габаритные и присоединительные размеры

КУ 91-93, РВ Exdl

Документация

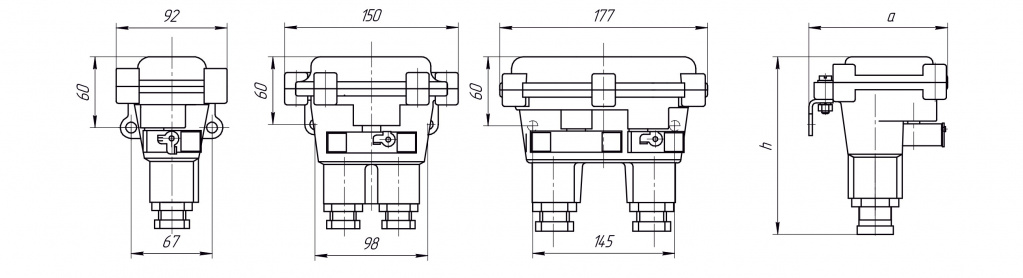

КУ 91-93, 1ExdllВТ5

Документация
