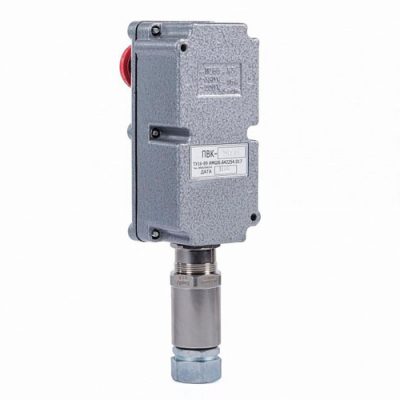

Посты управления взрывозащищенные кнопочные ВЭЛАН типа ПВК с индикацией

Главная/Продукция Вэлан, Пакетные переключатели и посты управления/Посты управления взрывозащищенные кнопочные ВЭЛАН типа ПВК с индикацией

Назначение

Посты предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.

Посты с маркировкой взрывозащиты 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex d e IIC T6 Gc/Ex tс IIIC T80°C Dс, онах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

  • Наличие индикаторных ламп.
  • Грибовидная кнопка «Стоп» имеет механизм фиксации.
  • По умолчанию комплектуются кабельными вводами ВК12.
  • Посты ПВК с индикацией исполнения B1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.

Конструкция

Оболочка постов ПВК с индикацией изготовлена из премикса и состоит из корпуса и крышки. Внутри оболочки на крышку установлены один или два (соответственно для одно- или двухкнопочных постов) контактных блока, обеспечивающих коммутацию электрических цепей, и световой индикатор.

Привод кнопки «Стоп» – грибовидный с самофиксацией (либо без самофиксации по спецзаказу), привод «Пуск» – цилиндрический без самофиксации. Основным исполнительным органом постов являются блоки контактные. Блоки имеют один нормально разомкнутый (1НР) и один нормально замкнутый (1НЗ) контакты. Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм² каждый или одного провода сечением до 4 мм².

По умолчанию в постах ПВК-15, 18 с индикацией установлена одна кнопка «Стоп» с самофиксацией красного цвета и один световой индикатор, в постах ПВК-25, 28 с индикацией – одна кнопка «Стоп» с самофиксацией красного цвета, одна кнопка «Пуск» зелёного цвета и один световой индикатор.

По умолчанию посты комплектуются кабельными вводами ВК12 (2 шт.). Посты управления могут комплектоваться по требованию заказчика одним или двумя вводами других типов, имеющих маркировку взрывозащиты, соответствующую уровню и виду взрывозащиты постов.

ПВК-Х1-Х2-Х3-Х4-Х5

ПВК – пост управления взрывозащищенный кнопочный

Х1 – исполнение по количеству и типу толкателей: 1 или 2

Х2 – исполнение с маркировкой взрывозащиты:

  • 5 – 2Ex d е IICT6 Gс/Ex tс IIIC T80°C Dс
  • 8 – 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db

Х3 – исполнение по типу индикатора светового:

1Х(U) – где «Х» – цвет:

  • К – красный
  • Л – зеленый
  • Ж – желтый
  • Р – оранжевый
  • С – синий
  • Б – белый
  • U – напряжение светодиодных ламп

Х4 – количество и тип кабельных вводов, сторона их установки по схеме dxn(X) – где «d» -тип, «n» – их количество (1 или 2) и «Х» – расположение на корпусе оболочки (В – сверху, сторона D (снизу) не указывается (по умолчанию). При применении вводов серии ВК-ВЭЛ указывается материал ввода, его тип и размер.

Х5 – вид климатического исполнения и категория размещения по ГОСТ 15150-69: У1, ХЛ1, ОМ1, Т1, В1.

Пример формулировки заказа:

ПВК-25-1Л(24)-12х2-У1 – пост, содержащий две кнопки и индикатор зеленого цвета на 24В с маркировкой взрывозащиты 2Ex d е IICT6 Gс/Ex tс IIIC T80°C Dс, с двумя кабельными вводами ВК12, климатического исполнения и категории размещения У1.

Маркировка взрывозащиты: 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex d е IICT6 Gс/Ex tс IIIC T80°C Dс

Степень защиты от внешних воздействий: IP66

Температура окружающей среды:

  • для У1 – от -40°С до +40°С
  • для ХЛ1 – от -60°С до +40°С
  • для ОМ1 – от -60°С до +45°С
  • для Т1 – от -10°С до +45°С

Номинальное напряжение:

  • переменного тока (50 или 60 Г ц ) – до 380 В
  • постоянного тока – до 230 В

Номинальный ток: 16 А

Высота над уровнем моря: не более 4300 м

Номер технических условий: ТУ 3424-002-00213569-2007
