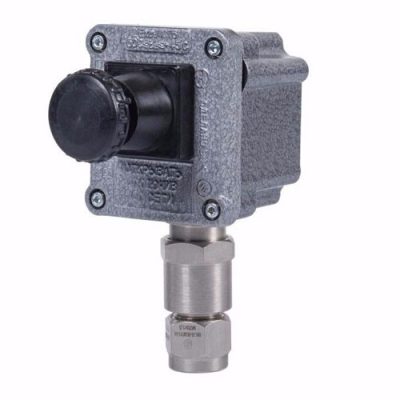

Посты управления взрывозащищенные кнопочные ВЭЛАН типа ПВК-15,25,35 и ПВК(П)-15, 25, ПВК-18, 28, 38 и ПВК(П)-18, 28

Главная/Продукция Вэлан, Пакетные переключатели и посты управления/Посты управления взрывозащищенные кнопочные ВЭЛАН типа ПВК-15,25,35 и ПВК(П)-15, 25, ПВК-18, 28, 38 и ПВК(П)-18, 28

Назначение

Посты предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.

Посты с маркировкой взрывозащиты 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex d е IICT6 Gc/Ex tс IIIC T80°C Dс, предназначены для эксплуатации во взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

  • Грибовидная кнопка «Стоп» имеет механизм фиксации.
  • По умолчанию комплектуются кабельными вводами ВК12.
  • ПВК(П)-15, 25, 18, 28 окрашиваются в красный цвет.
  • Посты серии ПВК – 15, 25, 35, ПВК-18, 28, 38, ПВК(П)-15, 25, ПВК (П)-18,28 исполнения B1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.

Конструкция

Оболочка постов ПВК-15, 25, 35, 18, 28, 38, ПВК(П)-15, 25, 18, 28 изготовлена из премикса и состоит из корпуса и крышки. Внутри оболочки на крышку установлены один, два или три (соответственно для одно-, двух- или трехкнопочных постов) контактных блока, обеспечивающих коммутацию электрических цепей.

Привод кнопки «Стоп» – грибовидный с самофиксацией (либо без самофиксации по спецзаказу), привод «Пуск» – цилиндрический без самофиксации. Основным исполнительным органом постов являются блоки контактные. Блоки имеют один нормально разомкнутый (1НР) и один нормально замкнутый (1НЗ) контакты. Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм² каждый или одного провода сечением до 4 мм².

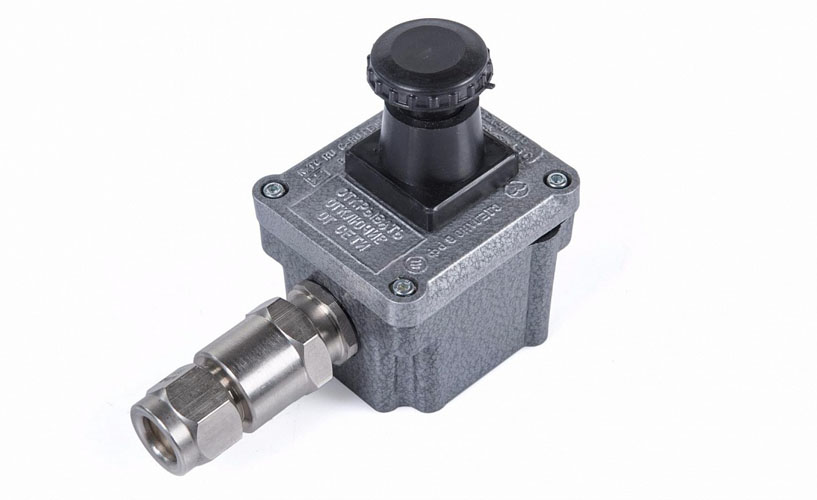

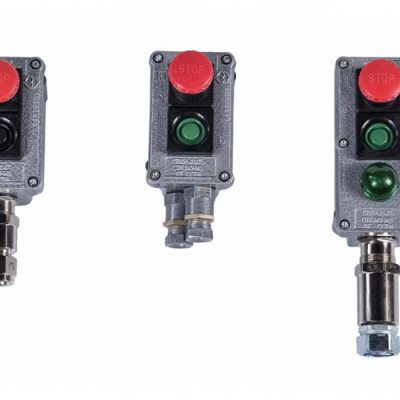

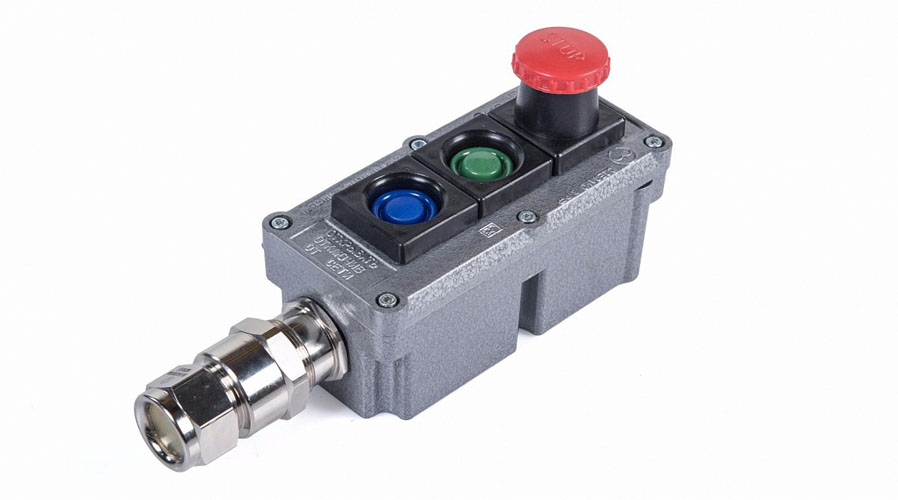

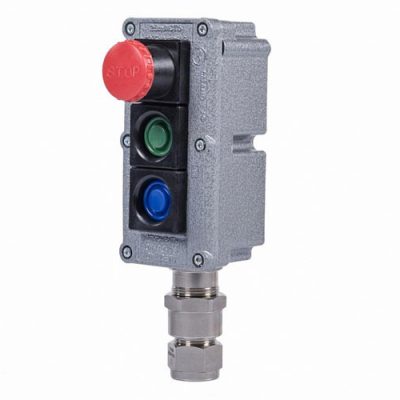

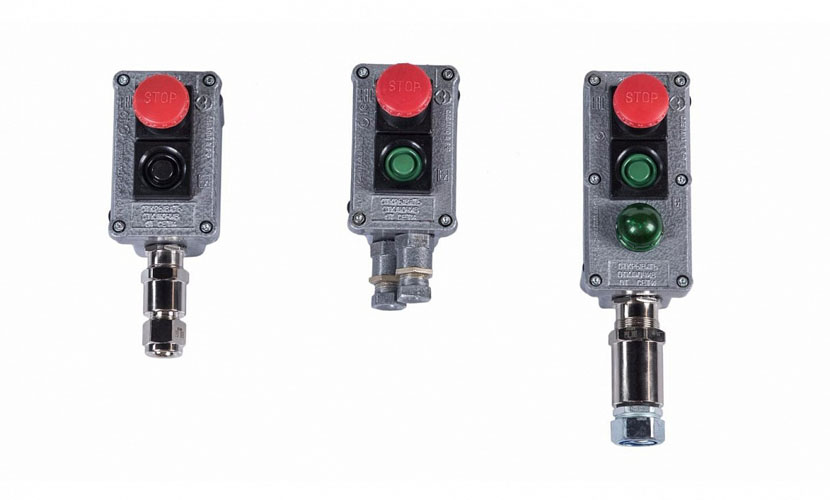

По умолчанию в постах ПВК-15, 18 установлена одна кнопка «Стоп» с самофиксацией красного цвета, в постах ПВК-25, 28 – одна кнопка «Стоп» с самофиксацией красного цвета и одна кнопка «Пуск» зелёного цвета, в постах ПВК-35, 38 – одна кнопка «Стоп» с самофиксацией красного цвета одна кнопка «Пуск» зеленого цвета и одна кнопка «Пуск» синего цвета, в постах ПВК(П)-15, 18 – одна кнопка «Пуск» красного цвета, в постах ПВК(П)-25, 28 – одна кнопка «Пуск» зелёного цвета и одна кнопка «Пуск» красного цвета.

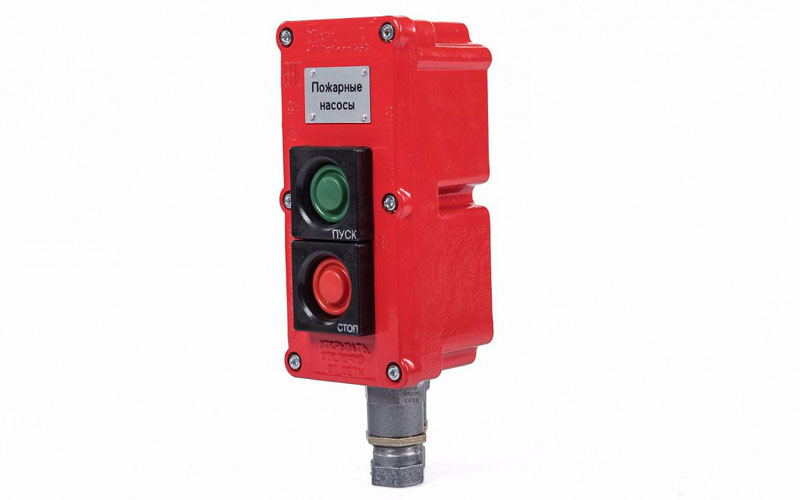

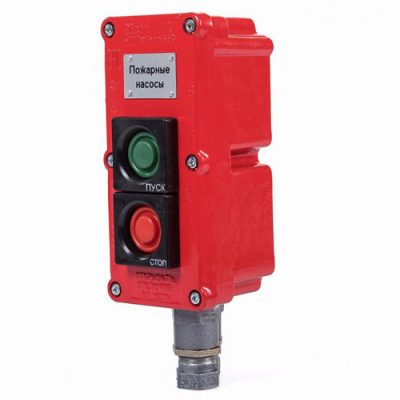

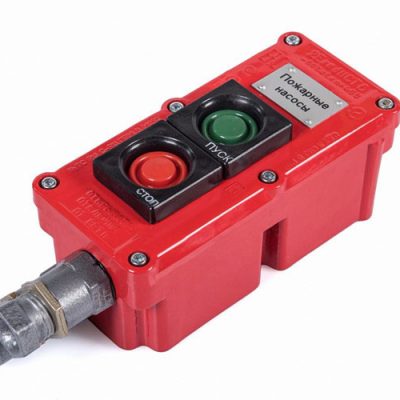

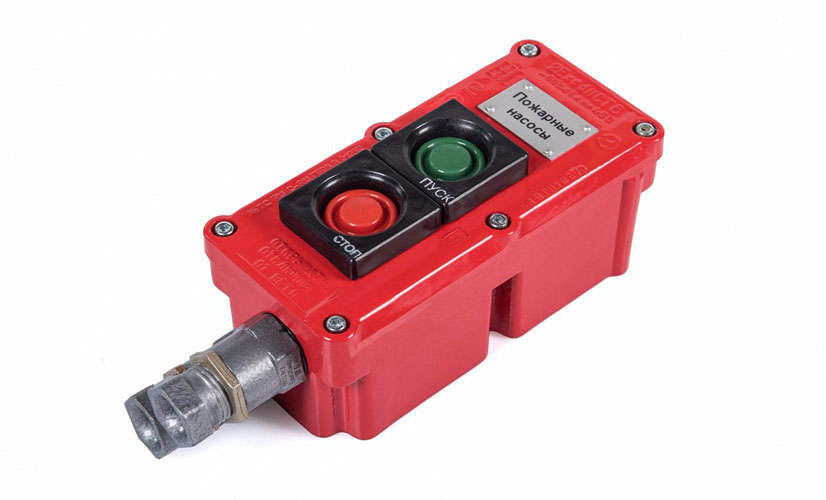

Оболочка постов ПВК(П)-15, 25, 18, 28 окрашена в красный цвет. На крышке установлена табличка с надписью «ПОЖАРНЫЕ НАСОСЫ».

По умолчанию посты комплектуются кабельными вводами ВК12 (1 шт. для ПВК-15, 18, 2 шт. для ПВК-25, 35, 28, 38, ПВК(П)-15, 25, 18, 28). При необходимости установки других типов кабельных вводов кабельный ввод прописывается в обозначении поста перед климатическим исполнением.

Масса постов ПВК-15, 18 не более 0,6 кг, ПВК-25, 28 не более 1,0 кг, ПВК-35, 38 не более 1,4 кг.

ПВК-Х1 Х2 Х3

ПВК – пост управления взрывозащищенный кнопочный

Х1 – исполнение по количеству толкателей: 1 или 2 или 3

Х2 – маркировка взрывозащиты:

  • 5 – 2Ex d е IICT6 Gс/Ex tс IIIC T80°C Dс
  • 8 – 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db

Х3 – вид климатического исполнения и категория размещения по ГОСТ 15150-69: У1, ХЛ1, ОМ1, Т1, В1

Примеры формулировки заказа:

ПВК-28ХЛ1 – пост, содержащий две кнопки, с маркировкой взрывозащиты 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, климатического исполнения и категории размещения ХЛ1.

ПВК-35-(Л-3-М25)х1(В)-У1 – пост, содержащий три кнопки и один кабельный ввод ВК-Л-ВЭЛ 3-М25-Ехе, расположенный по стороне В, с маркировкой взрывозащиты 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, климатического размещения и категории размещения У1.

ПВК(П) – Х1 Х2 Х3

ПВК(П) – пост управления взрывозащищенный кнопочный

Х1 – исполнение по количеству кнопок: 1 или 2

Х2 – маркировка взрывозащиты:

  • 5 – 2Ex d е IICT6 Gс/Ex tс IIIC T80°C Dс
  • 8 – 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db

Х3 – вид климатического исполнения и категория размещения по ГОСТ 15150-69: У1, ХЛ1, ОМ1, Т1, В1

Пример формулировки заказа:

ПВК(П)-18ХЛ1 – пост, содержащий одну кнопку, с маркировкой взрывозащиты 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, с установленной табличкой с надписью “ПОЖАРНЫЕ НАСОСЫ”, климатического исполнения и категории размещения ХЛ1.

Маркировка взрывозащиты: 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex d е IICT6 Gс/Ex tс IIIC T80°C Dс

Уровень защиты от внешних воздействий: IP66

Температура окружающей среды:

  • для У1 – от – 40°С до + 40°С
  • для ХЛ1 – от – 60°С до + 40°С
  • для ОМ1 – от – 60°С до + 45°С
  • для Т1 – от – 10°С до + 45°С
  • для В1 – от – 60°С до + 50°С

Номинальное напряжение:

  • переменного тока (50 или 60 Г ц ) – до 380 В
  • постоянного тока – до 230 В

Номинальный ток: 16 А

Высота над уровнем моря: не более 4300 м

Номер технических условий: ТУ 3424-002-00213569-2007
