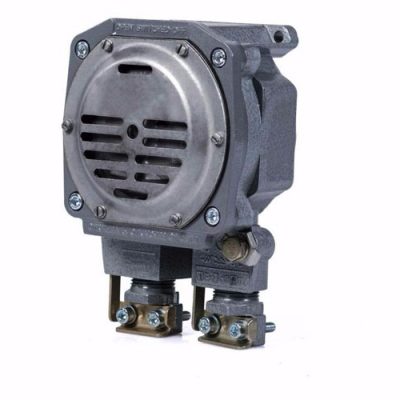

Посты сигнализации взрывозащищенные ВЭЛАН ПСВ-З, ПСВ-К, ПСВ-С, ПСВМ-С, ПСВ-Г, ПСВМ-Г, ПСВ-П

Назначение

Посты предназначены для звуковой аварийной и предупреждающей сигнализации или размещении их в стационарных установках и на подвижных транспортных средствах. Посты с маркировкой 1 Ex d IIА Т6 Gb, 1 Ex d IIB Т6 Gb, 1 Ex d IIC Т6 Gb Ex tb IIIC T80⁰C Db, 2 Ех de IIA T4 Gc;

2 Ех de IIC T6 Gc предназначены для эксплуатации во взрывоопасных зонах. Конструкция постов ПСВМ позволяет дублировать звуковой сигнал световой индикацией на пультах управления, расположенных дистанционно от места установки постов.

Особенности

• В постах сигнализации есть возможность получать звуковые сигналы, отличающиеся частотой и прерывистостью.
• При необходимости можно обеспечить отключение звукового сигнала через 3 минуты после срабатывания.

Конструкция

Посты состоят из взрывонепроницаемой оболочки, образованной корпусом и крышкой. В корпусе ПСВ-З, ПСВ-К установлен электромагнитный механизм ударного действия, который посредством ударника и бойка воздействует на колпак звонка или колокола. В корпусе ПСВ и ПСВМ установлен электромагнитный механизм, который посредством сердечника воздействует на мембрану. Посты сигнализации ПСВ-П имеют пьезокерамическое устройство подачи звуковых сигналов. Посты ПСВМ и ПСВ-П имеют блоки электронного преобразования, которые обеспечивают в зависимости от подачи управляющих сигналов различное звучание поста. При одновременной подаче сигналов на несколько клемм, пост работает в непрерывном режиме звуковой сигнализации. Пост ПСВ-П имеет тестовую кнопку и возможность подключения различных по типоразмеру кабельных вводов. Контактные зажимы и зажимы заземления допускают присоединение проводов сечением до 2,5мм2.

ПСВ Х1 – Х2 – Х3 Х4 Х5 Х6

ПСВ – пост сигнализации взрывозащищенный

Х1 – индекс, указывающий на модернизированное исполнение постов с сиреной и горном: М

Для не модернизированных исполнений индекс не указывается

Х2 – тип исполнения:

• С – сирена
• Г – горн
• З – звонок
• К – колокол
• П – пьезодинамик

Х3 – исполнения по номинальному напряжению:

переменного тока:

• 1 – 24В
• 2 – 36В
• 3 – 110В
• 4 – 127В
• 5 – 230В
• 6 – 380В

постоянного тока:

• 7 – 24В
• 8 – 110В
• 9 – 230В
• 10 – 12В

Х4 – маркировка взрывозащиты:

• 1 – РВ Ex d I Мb
• 2 – 1 Ex d IIА T6 Gb
• 3 – 1 Ex d IIB T6 Gb
• 4 – 1 Ex d IIC T6 Gb
• 5 – 2 Ex dе IIА T4 Gс
• 6 – 2 Ex dе IIС T6 Gс

Х5 – режим работы

для постов ПСВ-С, ПСВ-Г, ПСВ-З и ПСВ-К не указывается.

для постов ПСВМ:

отсутствие индекса – повторно-кратковременный режим

4 – комплексный режим

для постов ПСВ-П:

1 – режим №1

2 – режим №2 (отключение звука через 3 мин.)

3 – режим №3 (12 сигналов по выбору потребителя)

Х6 – климатическое исполнение и категория размещения: У1, У3, В1, В5, УХЛ5, ХЛ1, ОМ1, Т1, Т5

Пример формулировки заказа:

ПСВ-П-541 У1

что соответствует обозначению поста сигнализации звукового взрывозащищенного ПСВ-П с режимом работы 1 на номинальное напряжение переменного тока 230В с маркировкой взрывозащиты 1 Ex d IIC T6 Gb, Ex tb IIIС T80°C Db

ПСВ-З и ПСВ-К

Маркировка взрывозащиты 1 Ex d IIА T6 Gb, 1 Ex d IIB T6 Gb, 1 Ex d IIC T6 Gb, Ex tb IIIC T80°C Db, 2 Ex dе IIА T4 Gс, 2 Ex dе IIС T6 Gс, PB ExdI Mb

Номинальное напряжение, В:

• переменного тока (50 или 60 Гц) 24, 36, 110, 127, 230, 400
• постоянного тока 24, 110, 230

Потребляемая мощность, ВА: 35±5

Уровень звукового давления сигнала, измеренный по акустической оси на расстоянии 1м (при 0,85-1,1 Uh), дБ:

• для ПСВ-З 90±2
• для ПСВ-К 94±2

Номинальный ток контактных соединений, А: до 6,0

Масса поста, кг:

• для ПСВ-З 3,0
• для ПСВ-К 3,4

ПСВ-С, ПСВМ-С, ПСВ-Г, ПСВМ-Г

Маркировка взрывозащиты 1 Ex d IIА T6 Gb, 1 Ex d IIB T6 Gb, 1 Ex d IIC T6 Gb, Ex tb IIIC T80°C Db, 2 Ex dе IIА T4 Gс, 2 Ex dе IIС T6 Gс, PB ExdI Mb

Номинальное напряжение, В:

• переменного тока (50 или 60 Гц) 24, 36, 110, 127, 230, 400
• постоянного тока 24, 110, 230
• Потребляемая мощность, ВА: 35±5

Уровень звукового давления сигнала, измеренный по акустической оси на расстоянии 1м (при 0,85-1,1 Uh), дБ:

• для исполнения «С» 102±2
• для исполнения «Г» 106±2

Номинальный ток контактных соединений, А:

• для ПСВ до 6,0
• для ПСВМ до 3,0

Масса поста, кг:

• переменного тока 2,1
• постоянного тока 2,2

ПСВ-П

Маркировка взрывозащиты 1 Ex d IIА T6 Gb, 1 Ex d IIB T6 Gb, 1 Ex d IIC T6 Gb, Ex tb IIIC T80°C Db, 2 Ex dе IIА T4 Gс, 2 Ex dе IIС T6 Gс, PB ExdI Mb

PB Exdl

Номинальное напряжение, В:

• переменного тока (50 или 60 Гц) 24, 36, 110, 127, 230, 400
• постоянного тока 12, 24, 110, 230

Потребляемая мощность, ВА:

• 2 (в режиме №1 и №2)
• 2,5 (в режиме№3)

Уровень звукового давления сигнала, измеренный по акустической оси на расстоянии 1м (при 0,85-1,1 Uh), дБ: 107-117
Номинальный ток контактных соединений, А: до 6,0

Масса поста, кг: 5,5

Температура окружающей среды:

• для исполнения У1, У3 – от -45°С до +40°С
• для исполнения В1 – от – 60°С до + 50°С
• для исполнения ОМ1, В5 – от – 60°С до + 50°С
• для исполнения Т1 – от – 10°С до + 50°С
• для исполнения ХЛ1 – от – 60°С до + 45°С
• для исполнения УХЛ5 – от – 10°С до + 35°С
• для исполнения Т5 – от – 1°С до + 35°С

Степень защиты от внешних воздействий: IP66

Номер технических условий: ТУ 4252-001-00213569-2005

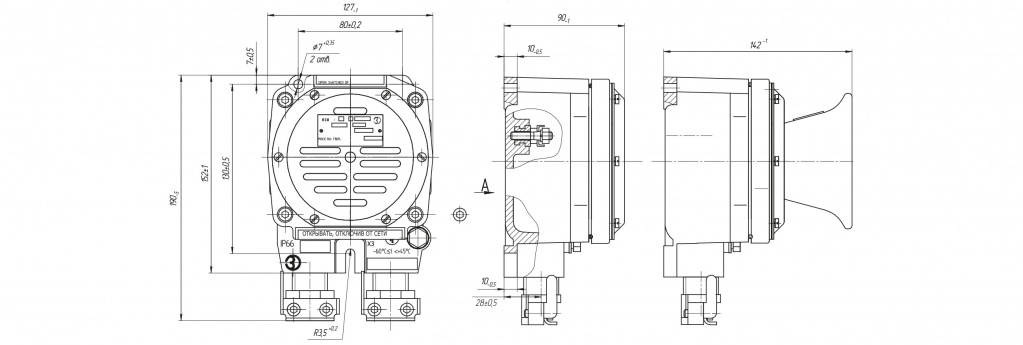

Габаритные и присоединительные размеры

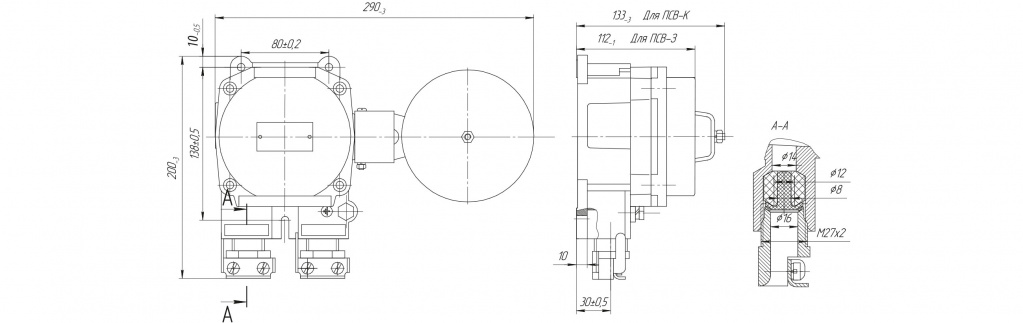

ПСВ-З, ПСВ-К

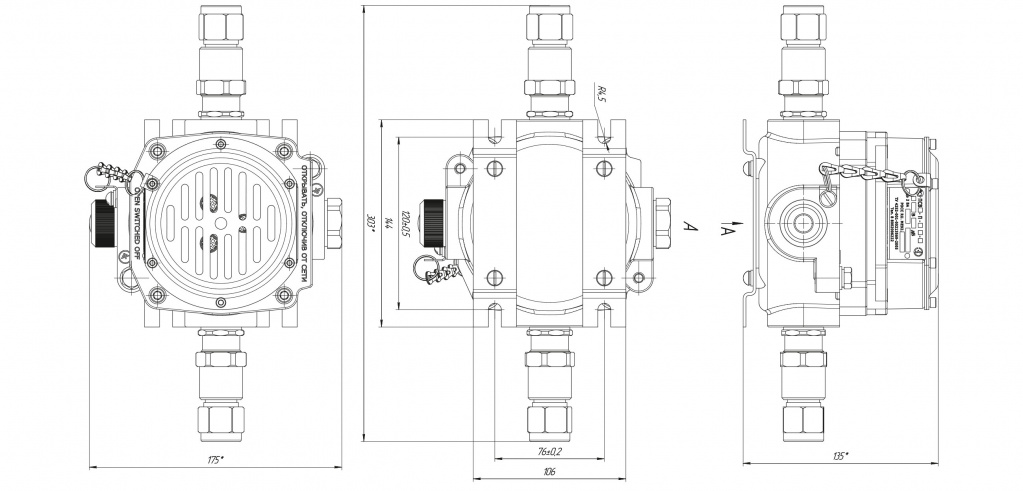

ПСВ-С, ПСВ-Г

Электрические схемы

ПСВ работающих от переменного тока

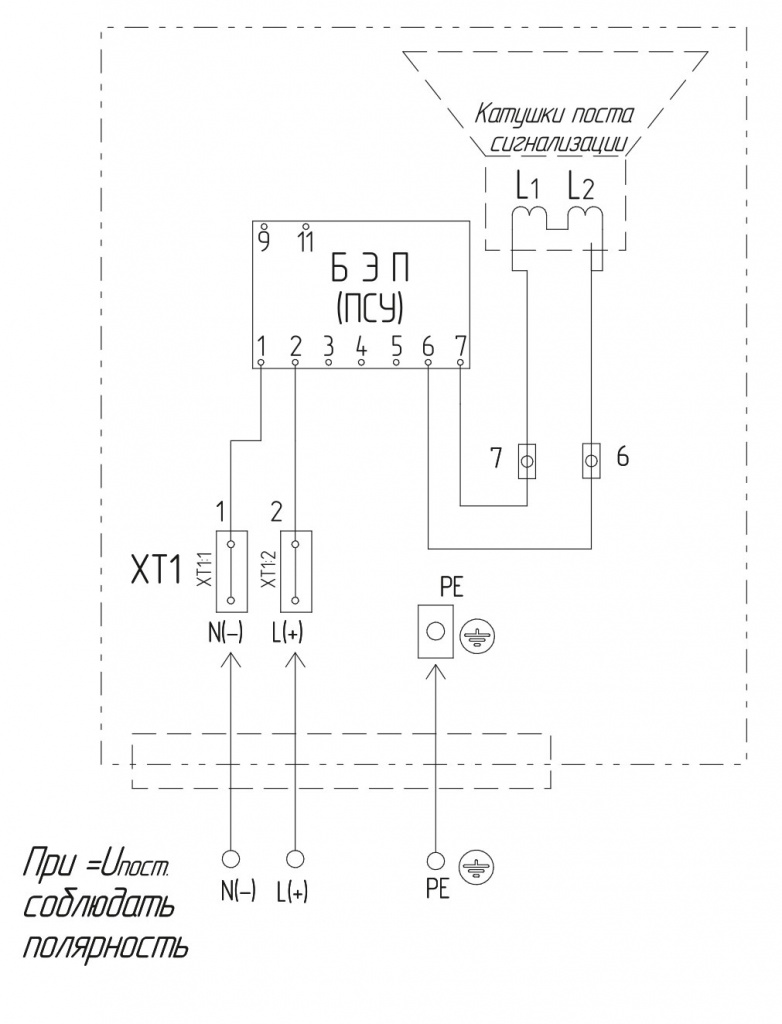

ПСВ работающих от постоянного тока

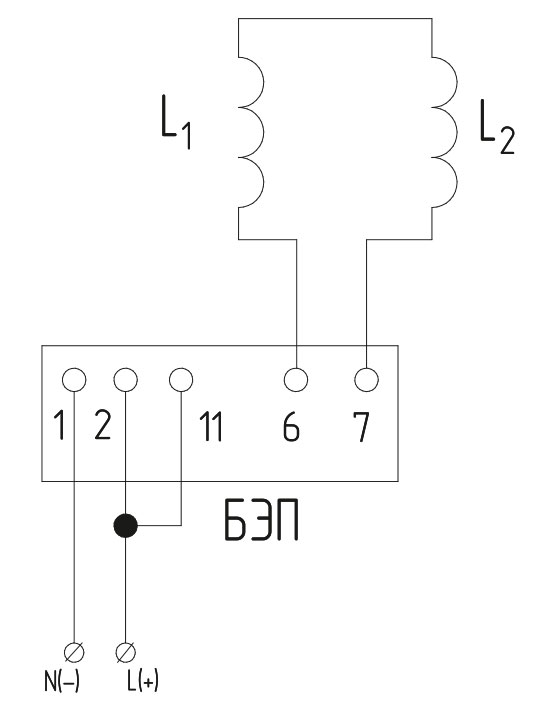

ПСВМ (режим работы – повторно-кратковременный)

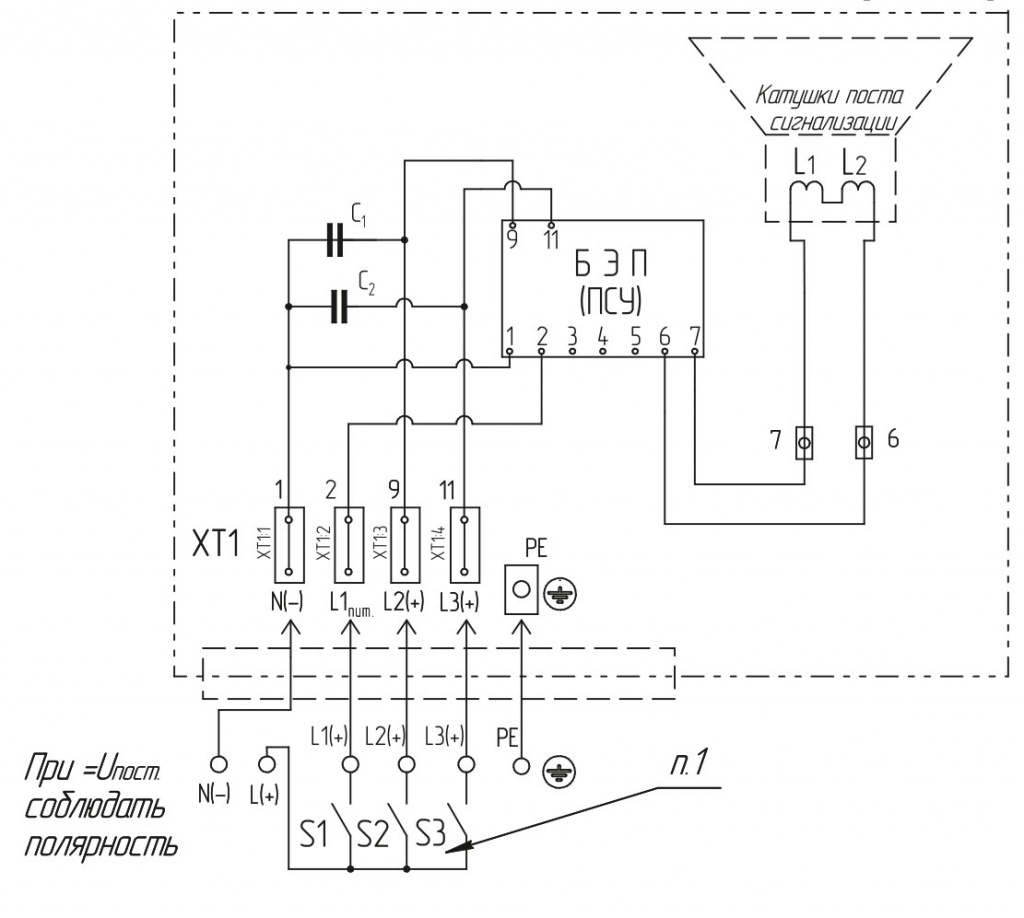

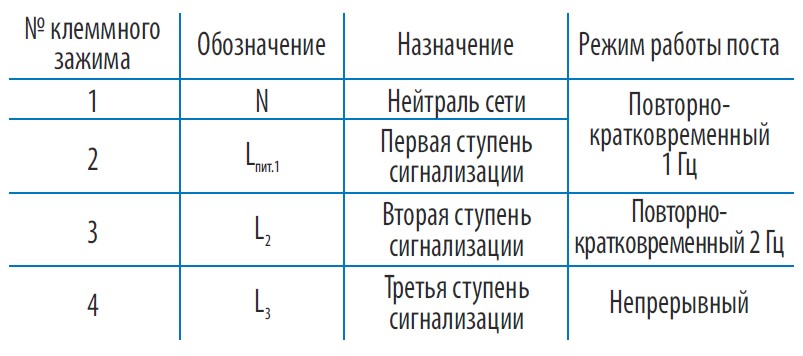

ПСВМ (режим работы- комплексный)

П.1. – чтобы сработала вторая (S2) или третья (S3) ступени сигнализации, должна сработать первая ступень сигнализации S1, так как она одновременно является питанием платы.

П.2. – время работы не более 10 мин.

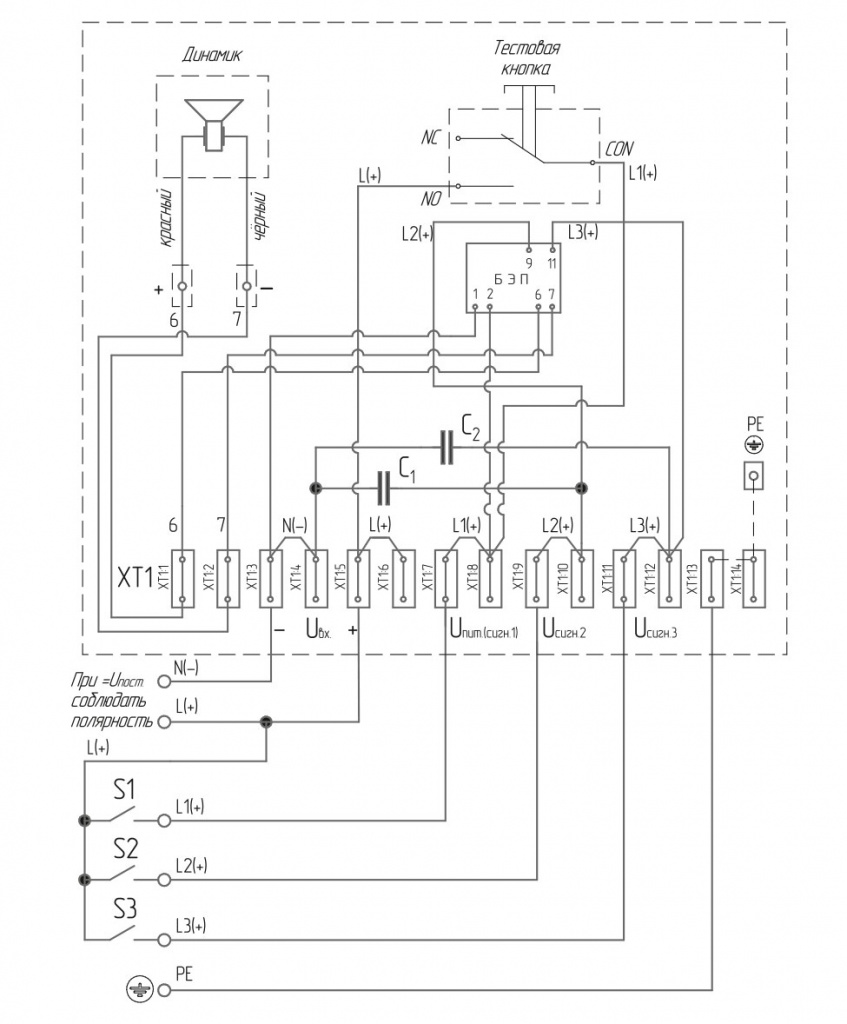

ПСВ-П-ХХ1-Х, ПСВ-П-ХХ2-Х

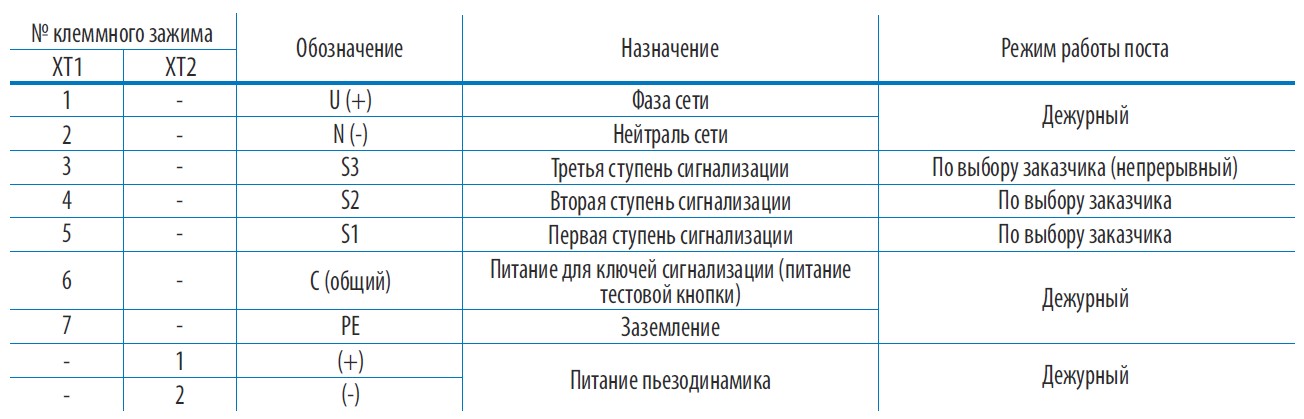

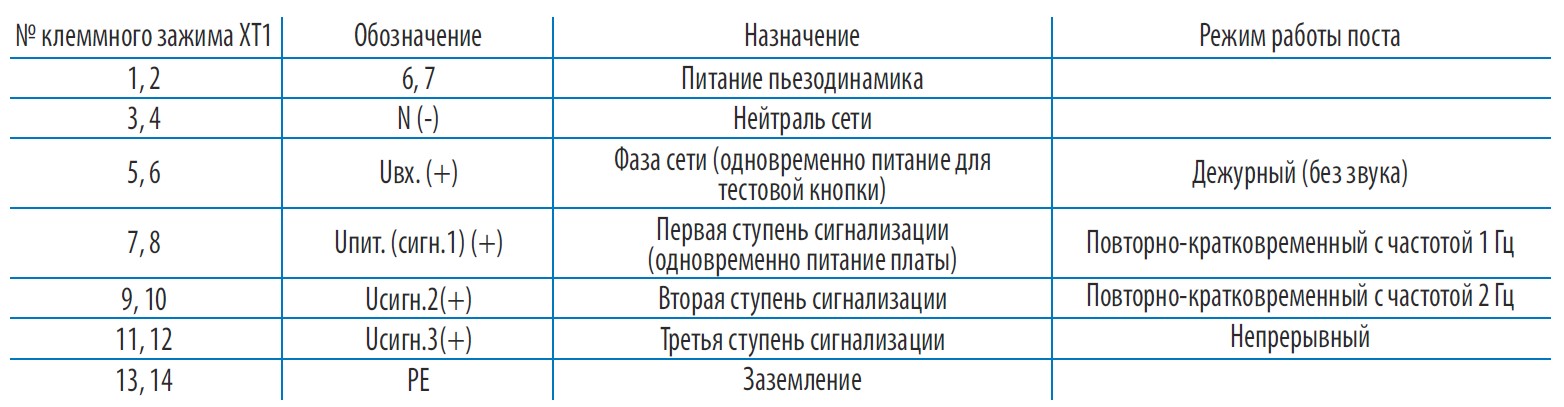

Назначение клеммных зажимов ХТ1 для электрической схемы ПСВ-П-ХХ1-Х, ПСВ-П-ХХ2-Х в режиме работы №1, №2

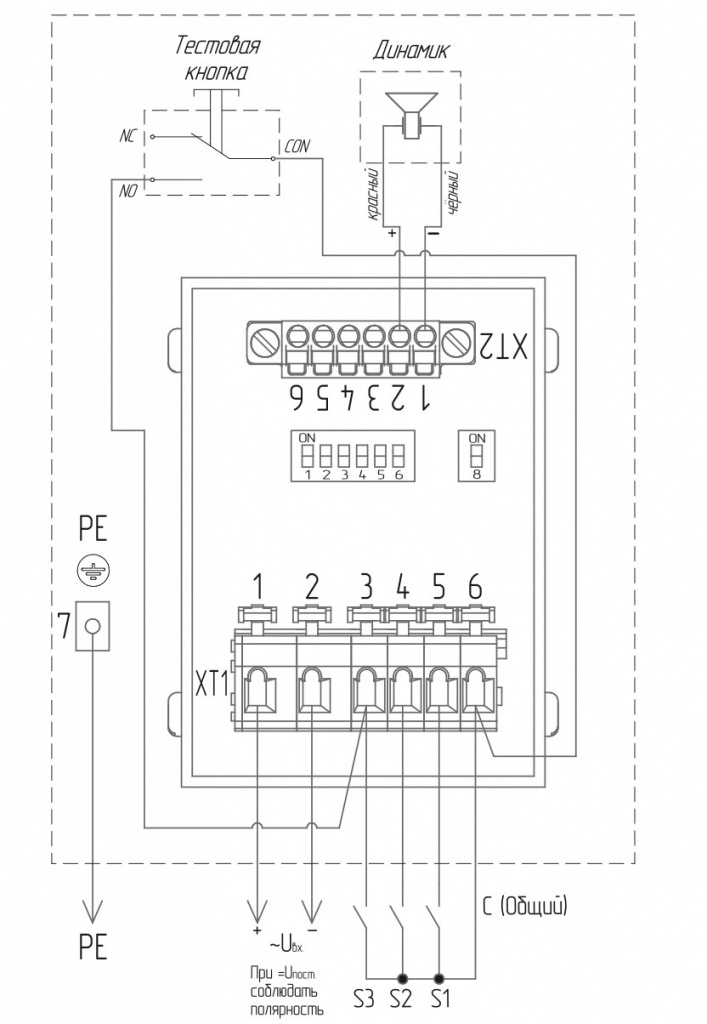

ПСВ-П-ХХ3-Х

ПСВ-П-ХХ3-Х

Режим работы

Пост может работать в следующих режимах:

1 – режим №1:

• при подаче питания на вход Uсигн.1: девиация частоты звукового сигнала 1…4,5 кГц с частотой 1Гц;
• при подаче управляющего сигнала Uсигн.2: переключение частот звукового сигнала 2,4/2,9 кГц с частотой 2Гц;
• при подаче управляющего сигнала Uсигн.3: девиация частоты звукового сигнала 2,5…3,5 кГц с частотой 4Гц.

2 – режим №2 (откл. звука через 3 мин.):

• при подаче питания на вход Uсигн.1: девиация частоты звукового сигнала 1…4,5 кГц с частотой 1Гц, через 3 минуты звуковая сигнализация отключается;
• при подаче управляющего сигнала Uсигн.2: переключение частот звукового сигнала 2,4/2,9 кГц с частотой 2Гц, через 3 минуты звуковая сигнализация отключается;
• при подаче управляющего сигнала Uсигн.3: девиация частоты звукового сигнала 2,5…3,5 кГц с частотой 4Гц (звуковая сигнализация работает постоянно). При этом для режимов №1 и №2, что бы сработала вторая или третья ступени сигнализации, должна сработать первая ступень сигнализации Uсигн.1, так как она одновременно является питанием платы.

3 – режим №3 (12 сигналов, по выбору заказчика): режим работы в три ступени срабатывания, при котором выбор типа и комбинаций звуковых сигналов осуществляется с помощью DIP-переключателя. Настройка комбинаций звуковых сигналов выполняется в соответствии с таблицей 1, описание звуковых сигналов изложено в таблице 2, а с помощью переключателя DIP8 реализуется двухуровневая регулировка громкости звучания пьезокерамического излучателя, согласно таблице 3.

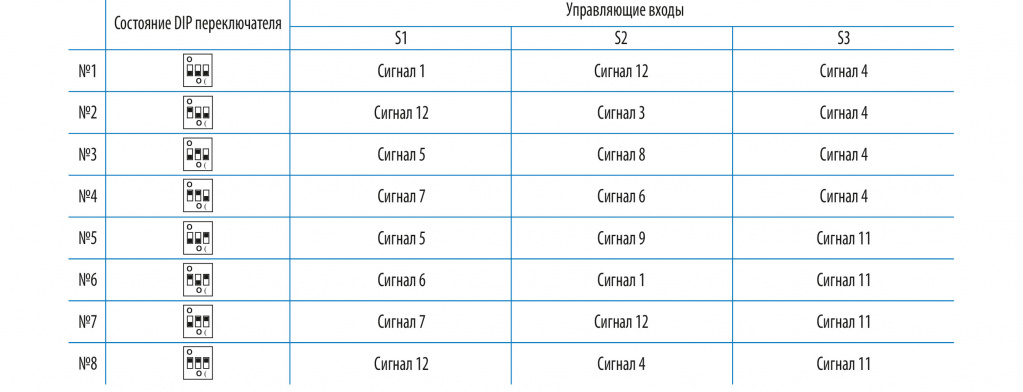

Таблица №1

Комбинации звуковых сигналов

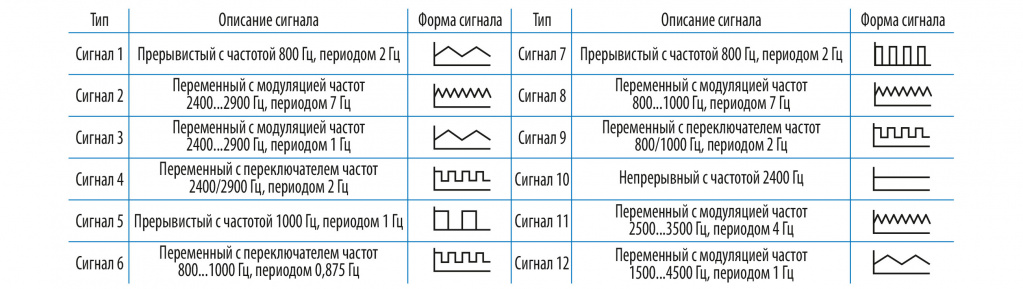

Таблица №2

Типы звуковых сигналов

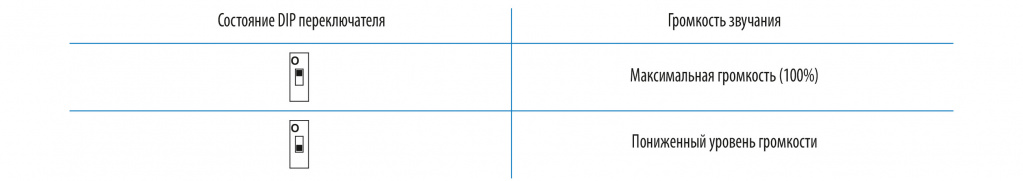

Таблица №3

Регулировка громкости звуковых сигналов
