Назначение
Посты аварийной сигнализации типа ПАСО1 и ПАСО1-П предназначены для предупреждающей и аварийной, звуковой и световой сигнализации в пожарной и охранной системах, при размещении их в стационарных установках и на подвижных транспортных средствах, где по условиям эксплуатации наличие взрывоопасных смесей исключено.
Особенности
- Посты сигнализации обеспечивают возможность подачи световых и звуковых сигналов различной частоты. При необходимости обеспечивается отключение звукового сигнала через 3 минуты после срабатывания.
- Наличие двух режимов работы позволяет использовать посты ПАСО1-П одновременно в системе охранной и пожарной сигнализации при одинаковых по напряжению входных сигналах.
Конструкция
Посты аварийной сигнализации ПАСО1-П состоят из индикатора световой сигнализации, блока подачи звуковых сигналов, которые расположены на крышке. На корпусе расположен ввод для подсоединения кабеля диаметром от 8 до 14мм. Связь между световой и звуковой сигнализацией осуществляется блоком электронных преобразований, работающим на микропроцессорном управлении.
В качестве индикатора световой сигнализации использован индикатор высокой яркости КИПМ20, шестикристальный с двумя цветами сигнализации.
Подача звукового сигнала осуществляется пьезокерамическим динамиком PCT-G5720 фирмы KEPO.

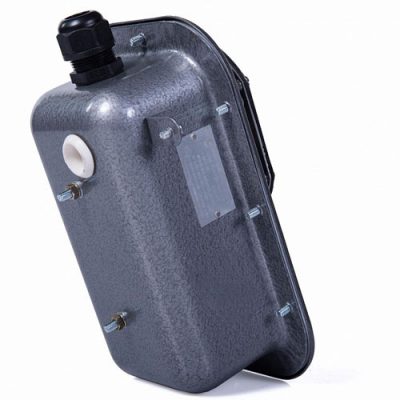

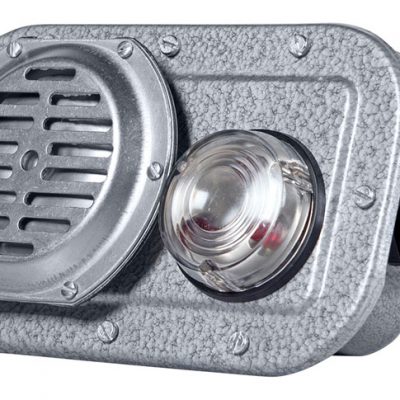

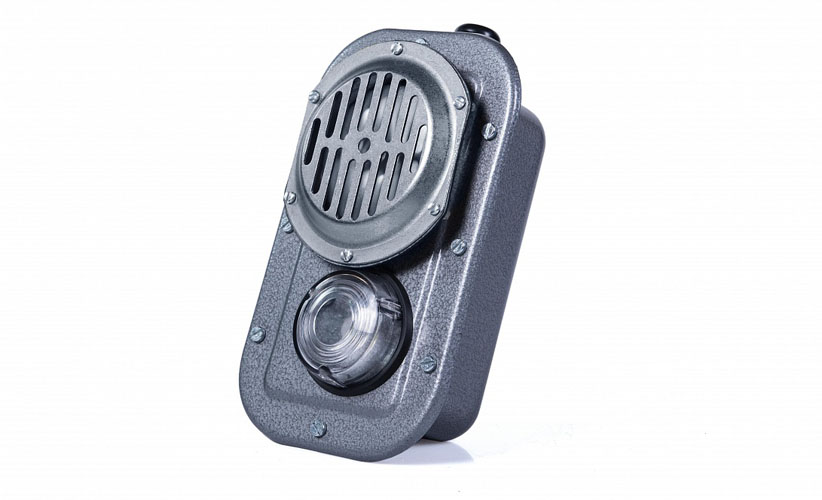

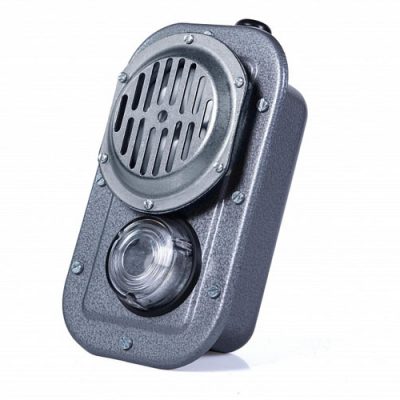

Пост аварийной сигнализации ПАСО1 состоит из устройства подачи звуковых сигналов и фонаря световой сигнализации. В корпусе ПАСО1 расположены электромагнитный привод звуковой сигнализации, блок электронных преобразований и фонарь световых сигналов.
Фонарь световых сигналов состоит из 3 светодиодных сигнальных ламп типа СКЛ18, находящихся под колпаком, который расположен на крышке поста ПАСО1. Пост аварийной сигнализации ПАСО1 состоит из корпуса, крышки и кабельного ввода. В дне корпуса постов ПАСО1(С, Г) имеется отверстие под кабельный ввод для скрытого подведения кабеля, закрытое заглушкой. При необходимости заглушка и кабельный ввод меняются местами .
Электронный преобразователь коммутирует подачу электрического сигнала на блок световых сигналов согласно режиму работы поста.
ПАСО1 – Х1-Х2Х3КХ4
ПАСО1 – пост световой и звуковой сигнализации общего назначения;
Х1 – тип исполнения : С – сирена, Г – горн, З – звонок, К – колокол.
Х2 – номинальное напряжение для постов:
работающих в повторно – кратковременном режиме:
- переменного тока : 1 – 24 В; 2 – 36 В; 3 – 110В; 4 – 127В; 5 – 230В; 6 – 400В,
- постоянного тока : 7 – 24В; 8 – 110В; 9 – 230В; 10 – 12В;
Для постов, работающих в режимах комплексный и комплексный-1:
- переменного тока: 1 – 24В; 2 – 36В; 4 – 127В; 5 – 230В; 6 – 400В,
- постоянного тока : 7 – 24 В; 9 -230В; 10 – 12В.
Х3 – режим работы
отсутствие индекса – повторно-кратковременный;
3 – комплексный режим;
4 – комплексный-1 режим
К – цвет светового сигнализатора: – красный;
Х4 – климатическое исполнение: У1, ОМ1
Пример формулировки заказа:
ПАСО1-С-5К У1
что соответствует обозначению поста сигнализации общепромышленного с сиреной на 230 В переменного тока, с сигнализатором красного свечения, повторно-кратковременным режимом работы, климатическим исполнением и категорией размещения У1.
ПАСО1-П-Х1Х2-1Х31Х4 Х5
ПАСО1 – пост световой и звуковой аварийной сигнализации общего назначения
П – применение пьезокерамического динамика;
Х1 – номинальное напряжение для постов:
- переменного тока: 1 – 24В; 2 – 36В; 3 – 127В; 4 – 230В;
- постоянного тока: 5 – 12В; 6 – 18В; 7 – 24В
Х2 – режим работы: 3 – совмещенный;
Х3 – цвет свечения первого светового сигнализатора:
- Л-зеленый; Ж- желтый.
Х4 – цвет свечения второго сигнализатора :
- К – красный;
Х5 – климатическое исполнение: У1, ОМ1
Пример формулировки заказа:
ПАСО1-П-43-1Ж1К У1
что соответствует обозначению поста сигнализации общепромышленного с пьезокерамическим динамиком на 230 В переменного тока, с сигнализаторами желтого и красного свечения, совмещенным режимом работы, климатическим исполнением и категорией размещения У1.
Степень защиты от внешних воздействий: IP54
Температура окружающей среды:
- для исполнения У1- от -40˚С до +40˚С
- для исполнения ОМ1- от -40˚С до +45˚С
Климатическое исполнение: У1, ОМ1
Номинальное напряжение переменного тока частотой сети 50 или 60 Гц, В:
- ПАСО1 (повторно-кратковременный режим)- 24, 36, 110, 127, 230, 400
- ПАСО1 (режим комплексный и комплексный-1)- 24, 36, 127, 230
- ПАСО1-П- 24, 36, 127, 230
Номинальное напряжение постоянного тока, В:
- ПАСО1 (повторно-кратковременный режим)- 12, 24, 110, 230
- ПАСО1 (режим комплексный и комплексный-1)- 12, 24, 230
- ПАСО1-П- 12, 18, 24
Потребляемая мощность: ПАСО1 – 35 Вт; ПАСО1-П – 5 Вт
Уровень звукового давления, дБ:
ПАСО1(С) -102±2; ПАСО1(Г) – 106±2; ПАСО1(З) – 90±2; ПАСО1(К) – 94±2; ПАСО1(П)– 110±2 (для У1)
Частотная характеристика сигналов:
- ПАСО1 – 200-2000 Гц
- ПАСО1-П – от 1500 до 4500 с частотой 1Гц, от 2400 до 2900 с частотой 2Гц, от 2500 до 3500 с частотой 4Гц
Яркость по оси, мкд: ПАСО1 – 200-500; ПАСО1-П 2000
Номинальный ток контактных зажимов: ПАСО1 – до 3А; ПАСО1-П – 0,04А
Номер технических условий: ТУ 4252-001-00213569-2005
