Назначение
Посты сигнализации типа ПСО(С, Г , З, К, П) предназначены для звуковой аварийной и предупреждающей сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах, где по условиям эксплуатации наличие взрывоопасных смесей исключено. Посты ПСО-П-РН предназначены для эксплуатации в подземных выработках рудников и шахт, не опасных в отношении взрыва газа, пара или пыли и имеют маркировку РН1 рудничного нормального оборудования.
Особенности
- В постах сигнализации есть возможность получать звуковые сигналы, отличающиеся частотой и прерывистостью.
- ПСО-П имеет тестовую кнопку.
Конструкция

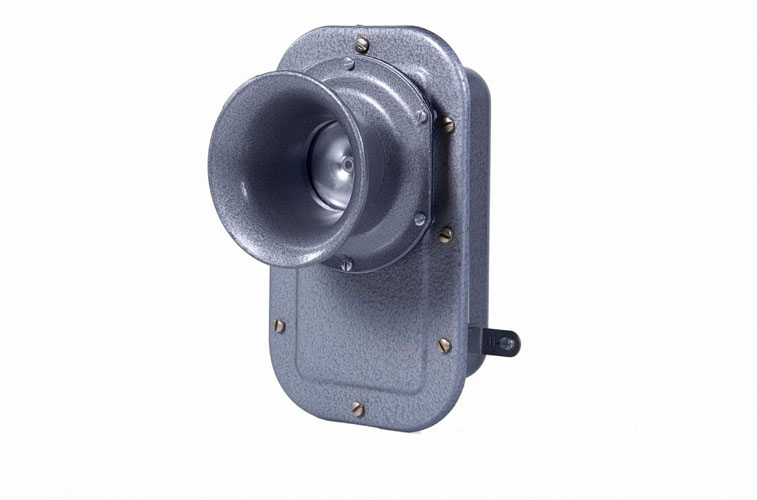

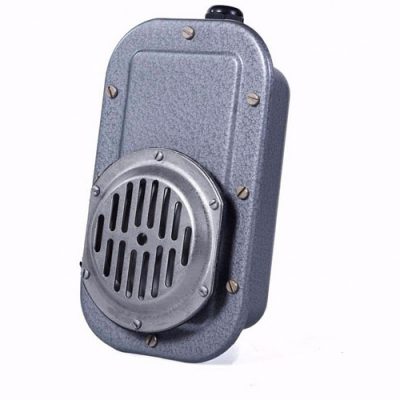

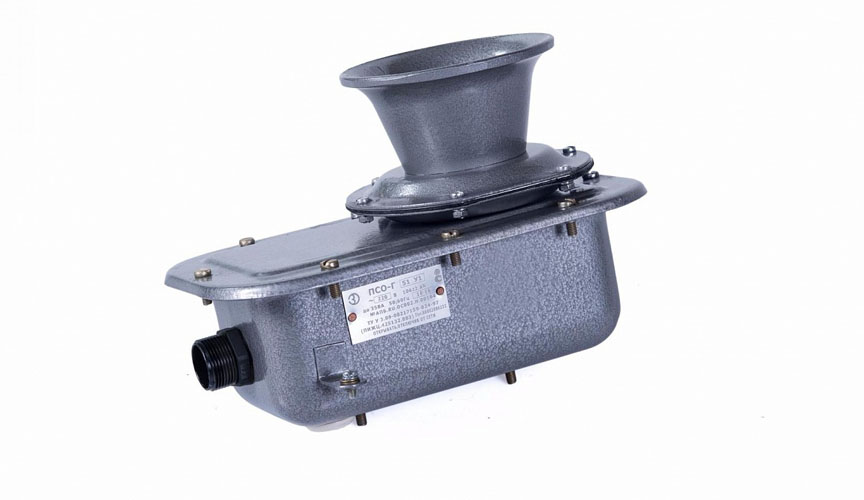

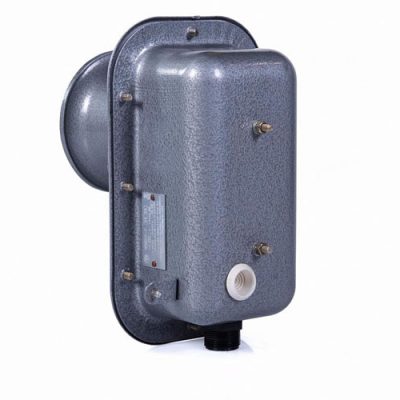

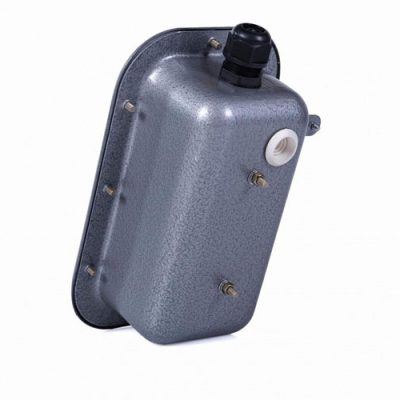

Посты ПСО-С и ПСО-Г состоят из корпуса и крышки. На крышке установлен электромагнитный механизм ударного действия, который посредством ударника и бойка воздействует на мембрану.

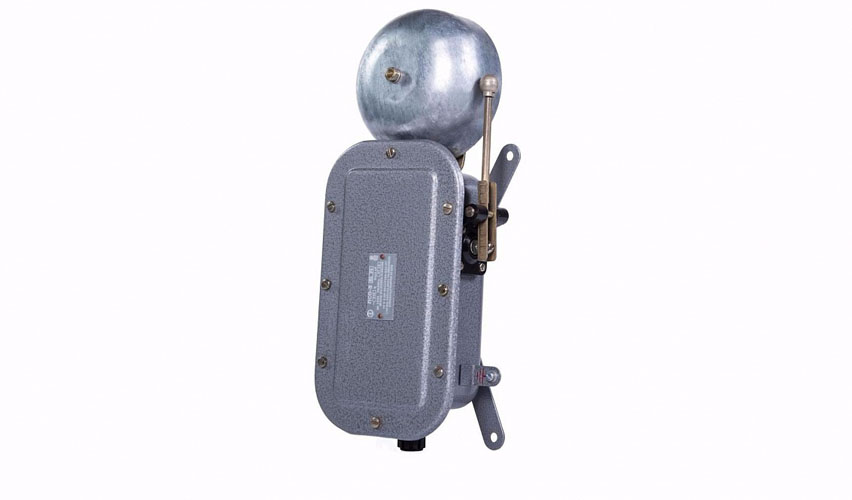

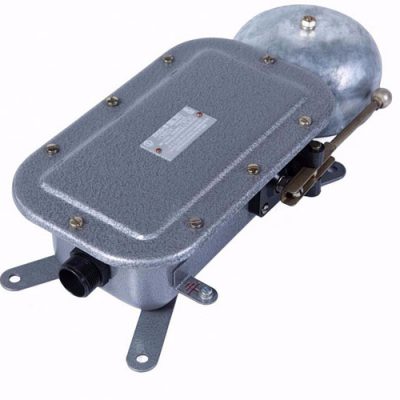

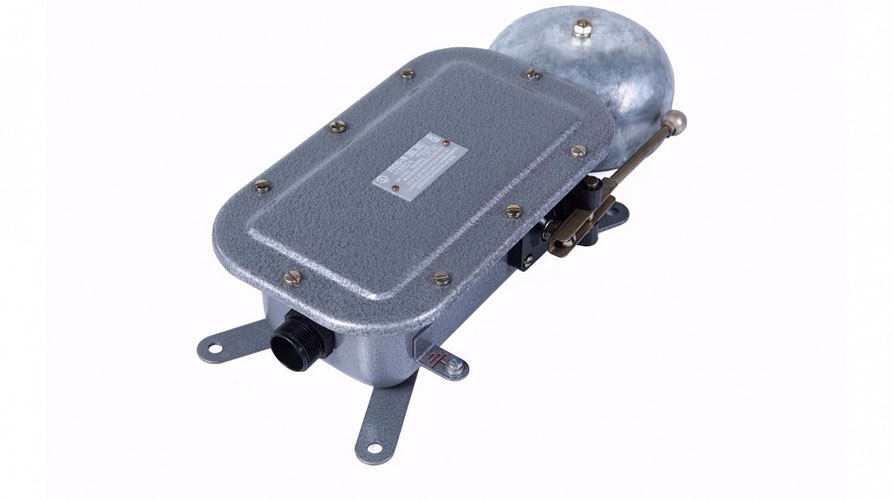

Посты ПСО-З и ПСО-К состоят из корпуса и крышки. В корпусе установлен электромагнитный механизм ударного действия, который посредством кронштейна ударника и бойка воздействует на колпак звонка или колокола. Посты имеют ввод для проведения гибкого или бронированного кабеля диаметром до 12мм. Контактные зажимы и зажимы заземления допускают присоединение двух проводов сечением до 2,5 мм2 каждый и рассчитаны на ток до 6А.
Пост сигнализации ПСО-П состоит из корпуса и крышки, которые скреплены между собой винтами. На крышке поста находится резонатор, который служит для подачи звуковых сигналов. На корпусе поста крепятся 4 ввода для подключения двух кабелей диаметром от 7 до 14 мм и двух кабелей диаметром от 11 до 18 мм. Внутри корпуса находится блок электронных преобразований, который служит для подачи звуковых сигналов в заданном режиме. Для подключения внешних кабелей от датчиков служат зажимы. Для удобства монтажа на крышке и корпусе находятся монтажные скобы в виде навесов.
ПСО-Х1-Х2Х3Х4:
ПСО – пост сигнализации общего назначения;
Х1– тип исполнения: С – сирена; Г – горн; З – звонок; К – колокол;
Х2 – исполнения по номинальному напряжению:
переменного тока:
- 1 – 24В; 2 – 36В; 3 – 110В; 4 – 127В; 5 – 230В; 6 -400В;
Постоянного тока:
- 7 – 24В; 8 – 110В; 9 – 230В; 10 – 12В.
Х3 – исполнение по режиму работы:
- 1 – непрерывный;
- 2 – повторно-кратковременный;
Х4 – климатическое исполнение и категория размещения по ГОСТ 15150-69: У1, ОМ1
Пример формулировки заказа:
ПСО-С-51 У1
что соответствует обозначению поста общепромышленного звукового в исполнении сирена на 230 В переменного тока, с непрерывным режимом работы, климатическим исполнением и категорией размещения У1.
ПСО-П-Х1-Х2Х3Х4
ПСО-П – пост сигнализации общего назначения с применением пьезокерамического динамика;
Х1 – тип исполнения:
- отсутствие индекса – общепромышленное исполнение;
- РН – рудничное нормальное исполнение с уровнем изоляции 1.
Х2 – Исполнение по номинальному напряжению:
Переменного тока:
- 1 – 24В; 2 – 36В; 3 – 127В; 4 -230В;
Х3 – исполнение по режиму работы:
- 1 – модулированный 1
- 2 – модулированный 2
Х4 – климатическое исполнение и категория размещения по ГОСТ 15150-69: У1, ОМ1
Пример формулировки заказа:
ПСО-П-41 У1
что соответствует обозначению поста общепромышленного звукового с пьезокерамическим динамиком на 230 В переменного тока, с режимом работы модулированный 1, климатическим исполнением и категорией размещения У1.
Степень защиты от внешних воздействий:
- ПСО-С, ПСО-Г, ПСО-З, ПСО-К- IP54
- ПСО-П, ПСО-П-РН- IP66
Температура окружающей среды: от – 50°С до + 50°С
Номинальное напряжение переменного тока частотой сети 50 или 60 Гц, В:
- ПСО-С, ПСО-Г, ПСО-З, ПСО-К- 24, 36, 110, 127, 230, 400
- ПСО-П, ПСО-П-РН- 24, 36, 127, 230
Номинальное напряжение постоянного тока, В:
- ПСО-С, ПСО-Г, ПСО-З, ПСО-К- 12, 24, 110, 230
- ПСО-П, ПСО-П-РН- по заявке заказчика
Уровень звукового давления, дБ: ПСО-С -102±2; ПСО-Г – 106±2; ПСО-З – 90±2; ПСО-К – 94±2; ПСО-П, ПСО-П-РН – 115±2
Потребляемая мощность, Вт:
- ПСО-С, ПСО-Г, ПСО-З, ПСО-К- 35
- ПСО-П, ПСО-П-РН- 5
Масса, кг:
- ПСО-С, ПСО-Г, ПСО-З, ПСО-К- 1,9
- ПСО-П, ПСО-П-РН- 2,6
Номер технических условий: ТУ 4252-001-00213569-2005
