Посты общепромышленные кнопочные из пластика ВЭЛАН ПОК

Главная/Продукция Вэлан, Пакетные переключатели и посты управления/Посты общепромышленные кнопочные из пластика ВЭЛАН ПОК

Назначение

Посты предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.

Особенности

  • Возможность свободной комплектации поста позволяет реализовать любую схему Заказчика.
  • Высокая устойчивость к воздействию солнечного излучения и соляного тумана.

Конструкция

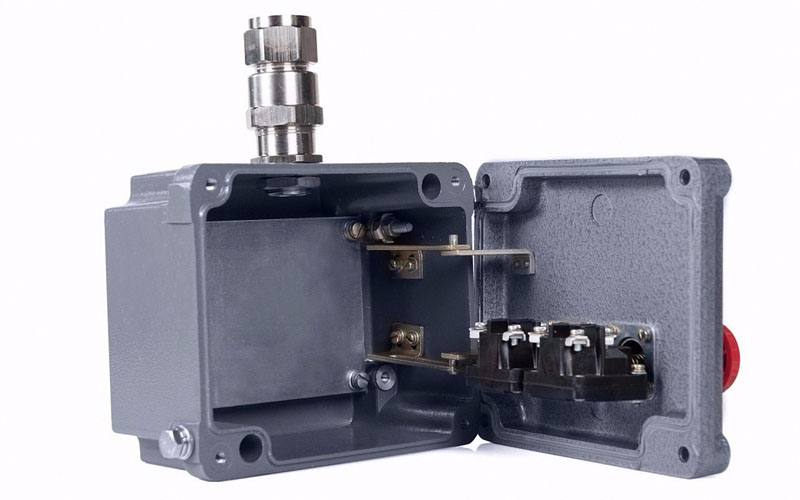

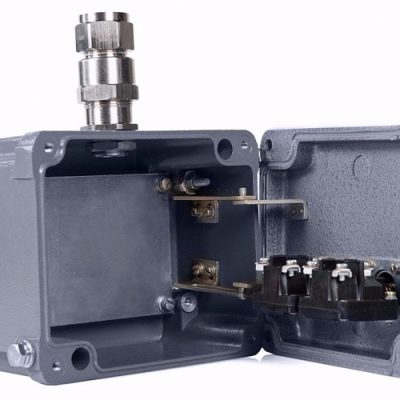

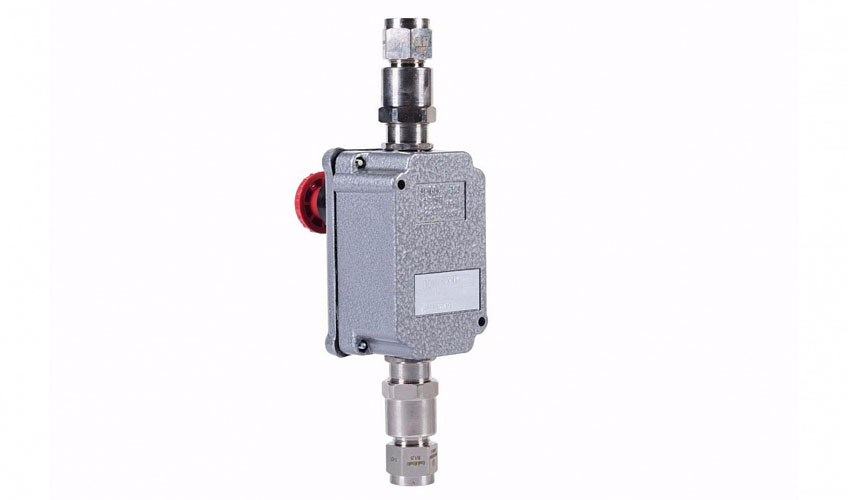

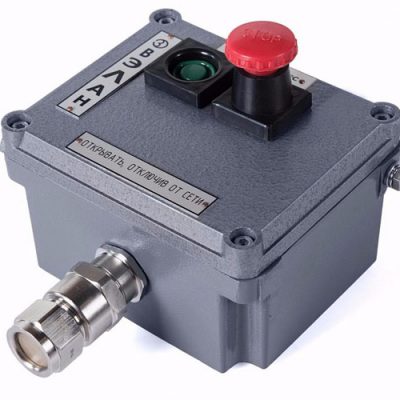

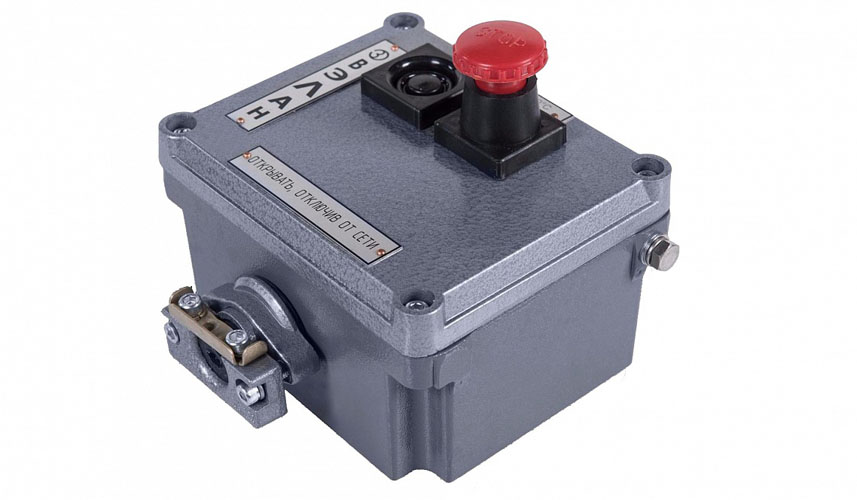

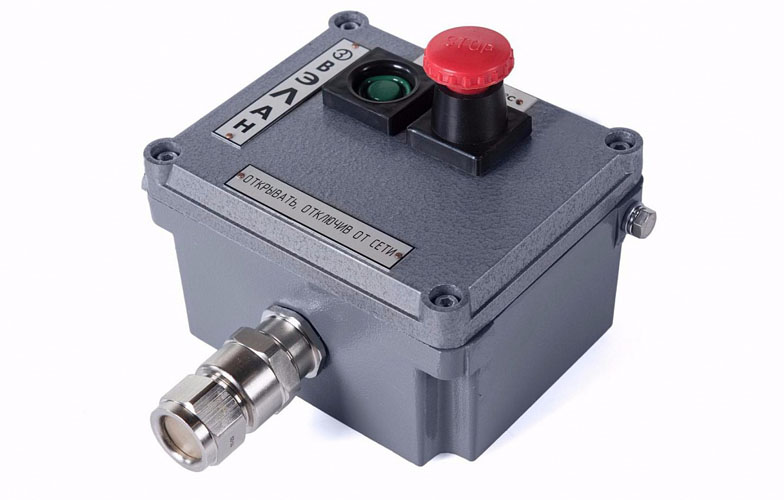

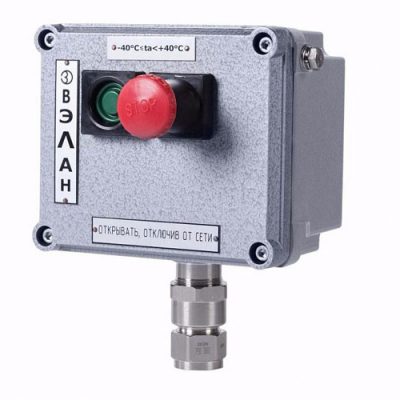

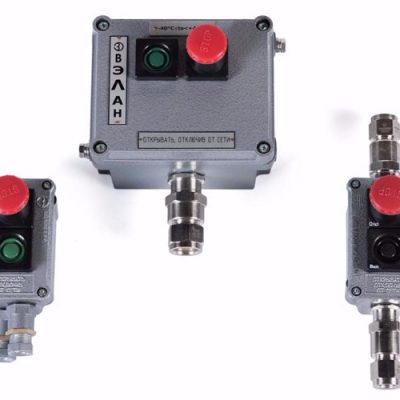

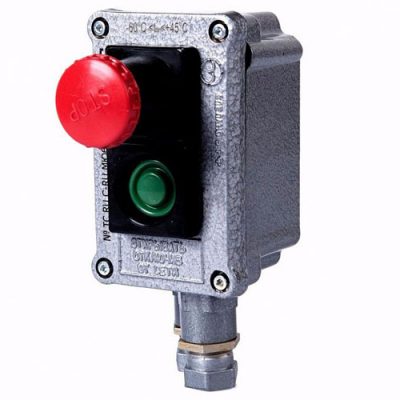

Посты состоят из корпуса и крышки, изготовленных из ударопрочной пластмассы, алюминиевого сплава, нержавеющей стали либо стали с антикоррозионным покрытием, при этом габариты могут изменяться в зависимости от комплектации.

Корпуса коробок снабжены кабельными вводами и зажимами наборными клеммными в соответствии со схемой заказа. На крышках постов могут быть установлены кнопки Пуск, Стоп, переключатели, светодиодные индикаторы, устройства КИПиА и т .д.

Контактные зажимы по умолчанию допускают присоединение двух проводов сечением до 2,5 мм каждый или одного провода сечением до 4 мм. Наряду с этим, возможна установка зажимов на большие сечения и токи. Корпуса и крышки уплотнены между собой резиновым уплотнением.

ПОК-Х1-Х2-0-Х3-Х4-Х5-Х6-Х7-Х8

ПОК – пост общепромышленный кнопочный

Х1 – обозначение используемой оболочки и ее габарит

Х2 – количество и тип кнопок по схеме n Пх-n Сх, где n- количество кнопок, П – цилиндрическая кнопка «ПУСК» с одним замыкающим контактом (1NO), С – грибовидная кнопка «СТОП» с размыкающим контак­том (1 NC), x -цвет кнопки (Л – зеленый, С – синий, К – красный, Ч – черный, Ж – желтый). Каждая кнопка стандартно имеет пару контактов “1NO+1NC”. При необходимости указывается схема контактов (2NO или 2NC). Для стандартного исполнения кнопка «Стоп» имеет самофиксацию. Для исполнения без самофиксации дополнительно указывается индекс «(без с/ф)». В случае отсутствия кнопок индекс не указывается.

0 – цифра, обозначающая общепромышленное исполнение поста

Х3 – количество и тип переключателей по схеме GNA(X)xn, где А – номинальный ток (12, 20, 25), Х – номер коммутационной схемы переключателя, n – количество переключателей (указывается от 2 и более). В случае отсутствия индекс не указывается

Х4 – количество и цвет индикаторов световых по схеме nX(U), где n- количество необходимых инди­каторов, Х – их цвет (Л- зеленый, С- синий, К- красный, Ж- желтый, Б- белый, Р- оранжевый), U- на­пряжение питания. В случае отсутствия индекс не указывается.

Х5 – измерительный прибор по схеме: Р(Х Х/Х), где Р – прибор: А- амперметр, В- вольтметр; Х – ха­рактеристики прибора: тип прибора, его шкала измерения и ток подключения. Параметры встроен­ных приборов подробно указываются в заказе. В случае отсутствия индекс не указывается.

Х6 – количество и тип клеммных зажимов по схеме: А/ nП, где А – номинальный ток, n – количество клемм, П – индекс, указывающий на применение пружинных клемм. Для винтовых клемм индекс “П” не указывается. В случае отсутствия индекс не указывается.

Х7 – количество и тип кабельных вводов по схеме( (d)xn(X), где d – тип вводов; n – их количество; Х- расположение на корпусе оболочки: А – слева, В – сверху, С – справа, сторона D не указывается. При применении вводов серии ВК-ВЭЛ указывается материал ввода, его тип и размер. По умолчанию расположение вводов внизу. По спец.заказу возможно расположение вводов на дне оболочки.

Х8 – вид климатического исполнения постов: У1, ХЛ1, ОМ1, Т1

ПОК-ОЭАМ-5-1ПЛ-1ПЧ(2N0)-2СС (без с/ф)-1СК-2СЧ(2NС)(без с/ф)-0-GN25(90)-1Л(220)-1К(220)-А(Э42700/0-250А/1А)-24/12-31/9П-25х2(С)-(Л-3-М25)х1-ОМ1 – пост общепромышленный кнопочный с одной зеленой кнопкой “Пуск”, с одной черной кнопкой “Пуск” с контактами 2N0, с двумя синими кнопками “Стоп” без фиксации, с одной красной кнопкой “Стоп” с фиксацией, с двумя черными кнопками “Стоп” без фиксации с контактами 2NC, с одним переключателем на 25 А по схеме 90, с одной зеленой светодиодной лампой и одной красной на 220 В, с амперметром серии Э42700 для измерения переменного тока, со шкалой 0-250А и подключением 1А, с блоком зажимов из 12 клемм на 24 А, с блоком зажимов из 9 пружинных клемм на 31 А, с двумя кабельными вводами ВК25-ЕхеIU/ЕхеIIU-М42х2, расположенными справа, с одним кабельным вводом серии ВК-Л-ВЭЛ3-М25х1,5-Ехе, расположенным снизу, климатического исполнения и категории размещения ОМ1.

Степень защиты от внешних воздействий: IP66

Температура окружающей среды:

  • для исполнения ХЛ1 – от – 60°С до + 40°С
  • для исполнения Т1 – от – 10°С до + 45°С
  • для исполнения У1 – от – 40°С до + 40°С
  • для исполнения ОМ1 – от – 60°С до + 45°С

Номинальное напряжение:

  • переменного тока – до 380 В
  • постоянного тока – до 220 В

Номинальный ток: до 16 А

Климатическое исполнение и категория размещения: У1, ХЛ1, ОМ1, Т1

Номер технических условий: ТУ 16-89 ИМШБ.642254.017
