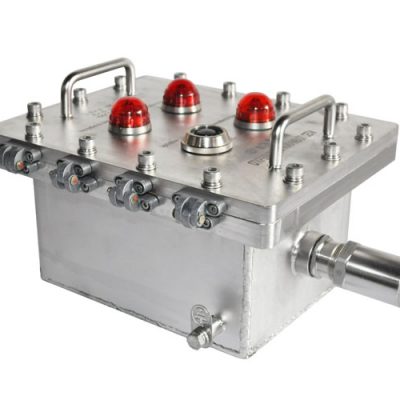

Посты кнопочные ВЭЛАН ПВК-Н-ВЭЛ-IIB из нержавеющей стали

Главная/Продукция Вэлан, Пакетные переключатели и посты управления/Посты кнопочные ВЭЛАН ПВК-Н-ВЭЛ-IIB из нержавеющей стали

Назначение

Посты управления взрывозащищенные кнопочные серии ПВК-Н-ВЭЛ-IIB предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.

Посты предназначены для эксплуатации во взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

  • Возможность изготовления по электрическим схемам заказчика под индивидуальные нужды.
  • Корпус поста, выполненный из нержавеющей стали, позволяет использовать пост в агрессивной среде.
  • Посты серии ПВК-Н-ВЭЛ-IIB исполнения У5, Т5 предназначены для эксплуатации в угольных и сланцевых шахтах (маркировка взрывозащиты РВ Ex d I Mb).

Конструкция

Взрывонепроницаемая металлическая оболочка поста ПВК-Н-ВЭЛ-IIB из нержавеющей стали состоит из корпуса и крышки, соединенных друг с другом винтами. Внутри оболочки поста установлены компоненты:

  • Кнопки «Стоп» и «Пуск» с блоком контактным взрывозащищенным типа БКВ. Скобы с блоками БКВ крепятся на крышке винтами к приводным обоймам толкателя «Стоп» и обоймам толкателей
  • «Пуск». Между обоймами и крышкой для защиты приводных устройств от пыли и влаги устанавливается гофрированный колпак и уплотнительные кольца. Кнопка “Стоп” имеет самофиксацию в нажатом положении. Для устранения фиксации кнопки “Стоп” толкатель необходимо принудительно вернуть в исходное положение.
  • Кабельный ввод взрывозащищенный типа ВК-ВЭЛ. Во время транспортирования и хранения в кабельный ввод устанавливается заглушка, предназначенная для защиты внутренней части оболочки от пыли и влаги.
  • Переключатель взрывозащищенный типа ExGNХ. Пластины с выключателями ExGNХ крепятся на крышке винтами к приводным передним узлам.
  • Индикаторы световые взрывозащищенные типа ИС-d. В качестве элемента применяются лампы светодиодные СКЛ в общепромышленном исполнении, которые встроены во взрывонепроницаемую оболочку с проводниками, залитыми компаундом.
  • Измерительные приборы в общепромышленном исполнении, установленные под стеклом, которое крепится пластиной на крышке винтами.
  • Зажимы наборные на токи 24, 32, 28, 41 А в зависимости от типо исполнения, имеющие сертификат.

ПВК-Х1-ВЭЛ-Х2-Х3-Х4-Х5-Х6-Х7-Х8П-Х9-Х10

ПВК-ВЭЛ пост управления взрывозащищенный кнопочный модернизированный;

Х1 – материал исполнения применяемой оболочки: Н- нержавеющая сталь;

Х2 – обозначение (или габарит) используемой оболочки по схеме Х/Y, где Х-габарит оболочки, Y – тип оболочки;

Х3 – количество и тип кнопок «Пуск»-«Стоп» по схеме nПх-nСх, где n – количество кнопок,
П цилиндрическая кнопка «Пуск» без фиксации, С грибовидная кнопка «Стоп» с принудительной фиксацией, х цвет кнопки (Л – зеленый, С синий, К красный, Ч черный, Ж – желтый).

Каждая кнопка стандартно имеет пару контактов «1NO+1NC» – 1 нормально открытый + 1 нормально закрытый контакты. При необходимости указывается схема контактов (2NO или 2NC). Для стандартного исполнения кнопка «Стоп» имеет самофиксацию. Для исполнения без самофиксации дополнительно указывается индекс «(без с/ф)».

В случае отсутствия в заказе комплектующего индекс не указывается.

Х4 – маркировка взрывозащиты:

  • Цифра «1», указывающая маркировку взрывозащиты РВ Ех d I Mb;
  • Цифра «2», указывающая маркировку взрывозащиты 1Ex d IIВ T6 Gb/Ex tb IIIC T80°C Db;
  • Цифра «11», указывающая маркировку взрывозащиты 1Ex d IIВ+Н2 T6 Gb/Ex tb IIIC T80°C Db;
  • Цифра «12», указывающая маркировку взрывозащиты 1Ex d [ia] IIB T6 Gb/Ex tb [ia] IIIC T80°C Db;
  • Цифра «13», указывающая маркировку взрывозащиты 1Ex d [ia] IIB+H2 T6 Gb/Ex tb [ia] IIIC T80°C Db.

Х5 – количество и тип переключателей взрывозащищенных по схеме ЕхGNА(X)хn, где А номинальный ток (12, 20, 25, 32, 40, 63), Х – номер коммутационной схемы переключателя, n – количество переключателей (указывается от 2 и более).

В случае отсутствия в заказе комплектующего индекс не указывается.

Х6 – количество и цвет индикаторов световых взрывозащищенных по схеме nХ(U), где n количество необходимых индикаторов; Х их цвет (К – красный, Л – зеленый; Ж – желтый; Р – оранжевый; С – синий; Б – белый); U – напряжение питания (24, 36, 127, 230).

В случае отсутствия в заказе комплектующего индекс не указывается;

Х7 – измерительный прибор по схеме: Р(Х/Х/Х), где Р прибор (А – амперметр, В – вольтметр); Х характеристики прибора: тип прибора, его шкала измерения и ток подключения.

В случае отсутствия в заказе комплектующего индекс не указывается.

Примечание: параметры встроенных амперметров и вольтметров подробно указываются в заказе.

Х8 – количество и тип клеммных зажимов по схеме А/nП, где А – номинальный ток, n – количество клемм, П – индекс, указывающий на применение пружинных клемм. Для винтовых клемм индекс «П» не указывается.

В случае отсутствия индекс не указывается.

Х9 – количество и тип кабельных вводов, сторона их установки по схеме d×n(Х), где d – тип вводов; n – их количество; Х – расположение на корпусе оболочки (А – слева, В – сверху, С справа, сторона D не указывается).
При применении вводов серии ВК-Х-ВЭЛ указывается материал ввода, его тип и размер.

По умолчанию расположение вводов снизу. По спец. заказу возможно расположение вводов на дне оболочки.

Х10 – Вид климатического исполнения и категория размещения постов по ГОСТ 15150: В1, У1, ХЛ1, ОМ1, Т1, У5, Т5.

Пример формулировки заказа:

ПВК-Н-ВЭЛ4/2-2ПЛ-1СЧ(без с/ф)-1СК-2-ЕхGN25(52)-1Л(230)-1К(230)-25/12-(Л-2-М25)х1-ХЛ1

что соответствует: пост взрывозащищенный кнопочный многофункциональный из нержавеющей стали типа ПВК-Н-ВЭЛ-IIB с двумя зелеными кнопками «Пуск», с одной черной кнопкой «Стоп» без фиксации, одной красной кнопкой «Стоп», с маркировкой взрывозащиты 1Ex d IIВ T6 Gb/Ex tb IIIC T80°C Db, с переключателем на три положения по схеме 52, с одной зеленой светодиодной лампой и одной красной на 230В, с блоком зажимов из 12 клемм на 25А, с одним кабельным вводом ВК-Л-ВЭЛ 2-М25-Exd, климатического исполнения и категории размещения ХЛ1.

Допускается сокращенное обозначение поста на таблице при полном обозначении в паспорте и на ярлыке поста: ПВК-Н-ВЭЛ4-2-ХЛ1.

Маркировка взрывозащиты: 1Ex d IIВ T6 Gb/Ex tb IIIC T80°C Db, 1Ex d IIВ+Н2 T6 Gb/Ex tb IIIC T80°C Db, 1Ex d [ia] IIB T6 Gb/Ex tb [ia] IIIC T80°C Db, 1Ex d [ia] IIB+Н2 T6 Gb/Ex tb [ia] IIIC T80°C Db, РВ Ех d I Mb

Материал корпуса: нержавеющая сталь

Степень защиты от внешних воздействий: IP66

Номинальное напряжение:

  • переменного тока (50 или 60 Гц): до 660В, 127В
  • постоянного тока: до 440В, 110В

Номинальный ток: 16А

Климатическое исполнение: В1, У1, ХЛ1, ОМ1, Т1, У5, Т5

Температура окружающей среды:

  • для климатического исполнения В1: от -60°С до +50°С
  • для климатического исполнения У1: от -40°С до +40°С
  • для климатического исполнения ХЛ1: от -60°С до +40°С
  • для климатического исполнения ОМ1: от -60°С до +45°С
  • для климатического исполнения Т1: от -10°С до +45°С
  • для климатического исполнения У5: от -5°С до +35°С
  • для климатического исполнения Т5: от -1°С до +35°С

Максимальное количество компонентов:

  • ПВК-Н-ВЭЛ1-IIB: кнопки – 1, световые индикаторы – 1, переключатели* – 1;
  • ПВК-Н-ВЭЛ2-IIB: кнопки – 4, световые индикаторы – 4, переключатели* – 1, измерительные приборы – 1;
  • ПВК-Н-ВЭЛ3-IIB: кнопки – 6, световые индикаторы – 6, переключатели* – 2, измерительные приборы – 2;
  • ПВК-Н-ВЭЛ4-IIB: кнопки – 16, световые индикаторы – 16, переключатели* – 4, измерительные приборы – 4;
  • ПВК-Н-ВЭЛ5-IIB: кнопки – 25, световые индикаторы – 25, переключатели* – 9, измерительные приборы – 4;
  • ПВК-Н-ВЭЛ6-IIB: кнопки – 30, световые индикаторы – 30, переключатели* – 12, измерительные приборы – 6.

Примечание: * – переключатели, размещенные в низкой капсуле (не более 2 контактных элементов).

Номер технических условий: ТУ 3424-002-00213569-2007
