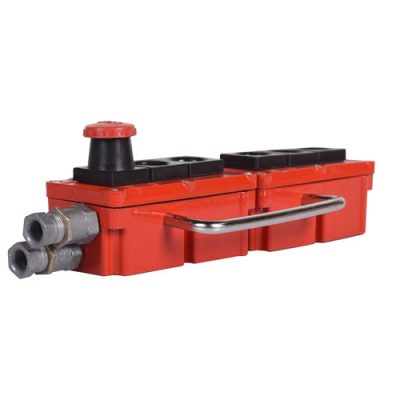

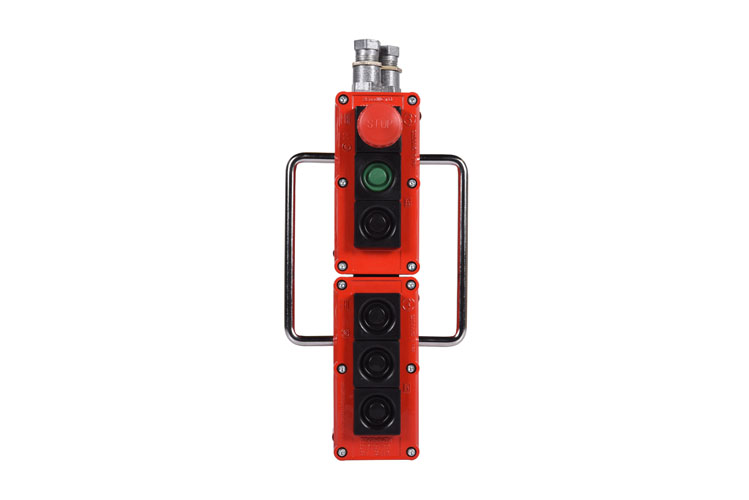

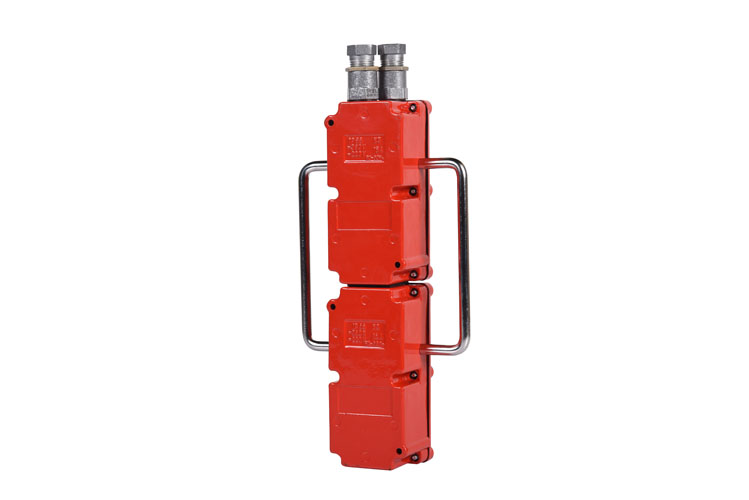

Посты дистанционного управления кранами ВЭЛАН ПВК-ОЭАП-35х2

Главная/Продукция Вэлан, Пакетные переключатели и посты управления/Посты дистанционного управления кранами ВЭЛАН ПВК-ОЭАП-35х2

Назначение

Посты предназначены для дистанционного управления кранами, кран-балками, тельферами, козловыми кранами, подъемными платформами, промышленными подъемниками и другими подъемными механизмами. Посты с маркировкой взрывозащиты 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex d е IICT6 Gс/Ex tс IIIC T80°C Dс предназначены для эксплуатации во взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

  • Грибовидная кнопка «Стоп» имеет механизм фиксации.
  • По желанию заказчика могут комплектоваться кронштейном либо ручками.
  • Возможность окрашивания в разные цвета.
  • Посты серии ПВК-ОЭАП-35х2 исполнения B1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.

Конструкция

Пост ПВК состоит из двух соединенных оболочек, выполненных из пресс-материала, каждая из которых состоит из корпуса и крышки, соединенные друг с другом винтами. Внутри оболочки поста установлены компоненты: Кнопки «Стоп» и «Пуск» с блоком контактным взрывозащищенным типа БКВ. Скобы с блоками БКВ крепятся на крышке винтами к приводным обоймам толкателя «Стоп» и обоймам толкателей «Пуск». Между обоймами и крышкой для защиты приводных устройств от пыли и влаги устанавливается гофрированный колпак и уплотнительные кольца. Кнопка “Стоп” имеет самофиксацию в нажатом положении. Для устранения фиксации кнопки “Стоп” толкатель необходимо принудительно вернуть в исходное положение. Индикаторы световые взрывозащищенные типа ИС-d. В качестве элемента применяются лампы светодиодные СКЛ в общепромышленном исполнении, которые встроены во взрывонепроницаемую оболочку с проводниками, залитыми компаундом. Кабельный ввод взрывозащищенный типа ВК или ВК-ВЭЛ. Во время транспортирования и хранения в кабельный ввод устанавливается заглушка, предназначенная для защиты внутренней части оболочки от пыли и влаги. Посты подразделяются на исполнения с кронштейном, с двумя боковыми ручками и по цвету корпуса. Стандартное исполнение, которое принимается по умолчанию, выполняется с кронштейном, с двумя боковыми ручками и в корпусе серого цвета.

ПВК-ОЭАП-35х2-Х1-Х2-X3-Х4-Х5 (Х6 Х7 Х8)

ПВК – пост управления взрывозащищенный кнопочный модернизированный;

ОЭАП – применяемая оболочка электротехнических аппаратов пластмассовая;

35х2 – обозначение применяемой оболочки: две оболочки постов ПВК-35;

Х1– количество и тип кнопок «Пуск»-«Стоп» по схеме nПх-nСх, где:

  • n – количество кнопок,
  • П – цилиндрическая кнопка «Пуск» без фиксации с одним замыкающим контактом и одним размыкающим контактом (1NO+1NC),
  • С – грибовидная кнопка «Стоп» с принудительной фиксацией с одним замыкающим контактом и одним размыкающим контактом (1NO+1NC),
  • х – цвет кнопки (Л – зеленый, С – синий, К – красный, Ч – черный и пр.).

Для стандартного исполнения кнопка «Стоп» имеет самофиксацию. Для исполнения без самофиксации дополнительно указывается индекс «(без с/ф)».

В случае отсутствия в заказе комплектующего индекс не указывается.

Х2– маркировка взрывозащиты:

  • 5- 2Ex d е IICT6 Gс/Ex tс IIIC T80°C Dс;
  • 14 -1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db

Х3– количество и цвет индикаторов световых взрывозащищенных по схеме nХ(U), где:

  • n – количество необходимых индикаторов;

Х – их цвет (К – красный, Л – зеленый; Ж – желтый; Р – оранжевый; С – синий; Б – белый);

U – напряжение питания (24, 36, 127, 230).

В случае отсутствия в заказе комплектующего индекс не указывается.

Х4 – количество и тип кабельных вводов, сторона их установки по схеме d×n(Х), где:

  • d – тип вводов;
  • n – их количество;

Х – расположение на корпусе оболочки (А – слева, В – сверху, С – справа, сторона D не указывается).

При применении вводов серии ВК-Х-ВЭЛ указывается материал ввода, его тип и размер.

По умолчанию расположение вводов снизу.

Х5 – вид климатического исполнения и категория размещения постов по ГОСТ 15150: В1,У1, ХЛ1, ОМ1, Т1.

Х6 – исполнение: 1- без кронштейна, 2 – с кронштейном.

Х7 – исполнение: 1- без ручек, 2 – с ручками.

Х8 – цвет применяемой оболочки:

К – красный, Ж – желтый; С – серый; В – синий; Ч – черный.

Пример формулировки заказа:

Пост взрывозащищенный кнопочный многофункциональный типа ПВК-ОЭАП-35х2 с двумя зелеными кнопками «Пуск», с одной черной кнопкой «Стоп» без фиксации, одной красной кнопкой «Стоп», с маркировкой взрывозащиты 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, с одной зеленой светодиодной лампой и одной красной на 230В, с одним вводом ВК-Л-ВЭЛ 1-М25-Ехе, с кронштейном и ручками, климатического исполнения и категории размещения ХЛ1:

ПВК-ОЭАП-35х2-2ПЛ-1СЧ(без с/ф)-1СК-14-1Л(230)-1К(230)-(Л-1-М25)х1(В)-ХЛ1 (22С).

Допускается сокращенное обозначение поста на таблице при полном обозначении в паспорте и на ярлыке поста: ПВК-ОЭАП-35х2-14-ХЛ1 (22С).

Маркировка взрывозащиты: 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex d е IICT6 Gс/Ex tс IIIC T80°C Dс

Степень защиты от внешних воздействий: IP66

Номинальное напряжение:

  • переменного тока (50 или 60 Гц): до 380В
  • постоянного тока: до 230В

Номинальный ток: 16А

Температура окружающей среды:

  • для В1: от -60°С до +50°С
  • для У1: от -40°С до +40°С
  • для ХЛ1: от -60°С до +40°С
  • для ОМ1: от -60°С до +45°С
  • для Т1: от -10°С до +45°С

Высота над уровнем моря: не более 4300 м

Номер технических условий: ТУ 3424-002-00213569-2007
