Посты аварийной сигнализации взрывозащищенные ВЭЛАН ПАСВ7, ПАСВ8 световые, миниатюрные

Главная/Продукция Вэлан, Посты сигнализации, светофоры/Посты аварийной сигнализации взрывозащищенные ВЭЛАН ПАСВ7, ПАСВ8 световые, миниатюрные

Назначение

Посты ПАСВ7Х и ПАСВ8Х предназначены для работы в цепях переменного или постоянного тока. Посты типа ПАСВ7Х предназначены для световой аварийной и предупреждающей сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах с маркировкой взрывозащиты 1Ex s IIC T6 Gb, Ex tb IIIC T80°C Db и предназначены для эксплуатации во взрывоопасных зонах, наружных и внутренних установок.

Посты типа ПАСВ8, имеющие маркировку РВ Ex s I Mb Х, предназначены для эксплуатации в угольных и сланцевых шахтах, опасных по газу и пыли, в соответствии с «Правил безопасности в угольных шахтах».

Особенности

  • Возможность установки трёх светодиодов позволяет сделать из поста малогабаритный светофор.
  • Конструкция обеспечивает гарантированное отсутствие наводок, что повышает надёжность поста.

Конструкция

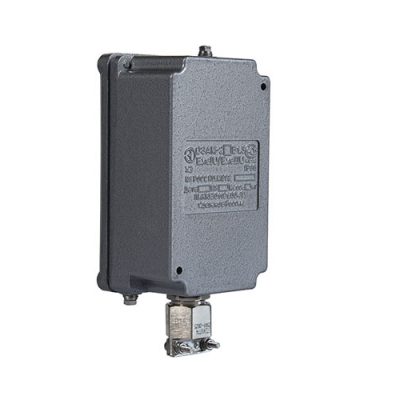

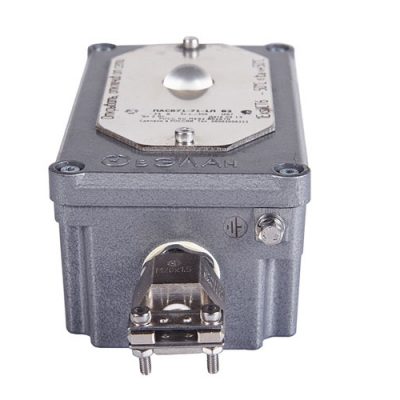

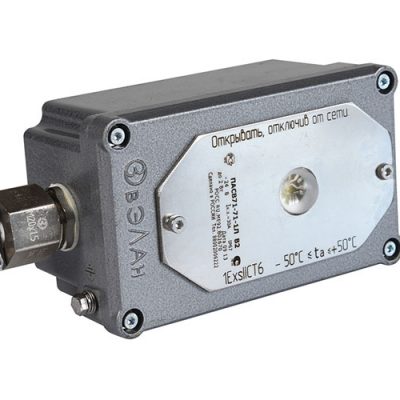

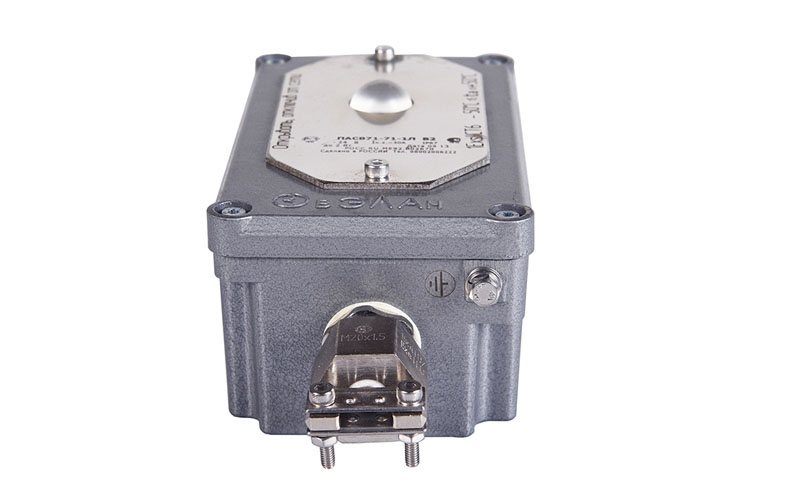

Пост сигнализации типа ПАСВ7Х или ПАСВ8Х состоит из корпуса и крышки, которые скреплены между собой винтами.
На крышке поста находятся световые индикаторы, которые служат для подачи световых сигналов. На корпусе поста крепится ввод для подключения кабеля диаметром от 7 до 14 мм. Для исполнений с двумя и тремя световыми индикаторами в корпусе крепятся два ввода для подключения двух кабелей диаметром от 7 до 14 мм.

Внутри корпуса находится блок электронных преобразований, который служит для формирования световых сигналов в заданном режиме.

Для подключения внешних кабелей от датчиков служат зажимы.

ПАСВ Х0 Х1 – Х2 Х3 – 1 Х41Х5 1 Х6 – Х7

ПАСВ – пост аварийной сигнализации взрывозащищенный световой

Х0 – вид взрывозащиты:

  • 7 – 1Ex s IIC T6 Gb, Ex tb IIIC T80°C Db
  • 8 – РВ Ex s I Mb X

Х1 – количество световых излучателей:

  • 1 – один световой излучатель
  • 2 – два световых излучателя
  • 3 – три световых излучателя

Х2 – номинальное напряжение:

переменного тока (50 или 60 Гц):

  • 1 – 24 В
  • 2 – 36В
  • 3 – 127В
  • 4 – 230В

постоянного тока:

  • 5 – 6В
  • 6 – 12В
  • 7 – 24В

Х3 – режим работы:

  • для ПАСВХ01-Х2 Х3-1Х4: 1 – непрерывный; 2 – повторно-кратковременный
  • для ПАСВХ02-Х2Х3-1Х41Х5: 1 – непрерывный; 3 – комплексный 2
  • для ПАСВХ03-Х2Х3-1Х41Х51Х6 : 1 – непрерывный

Х4 – цвет свечения первого светового излучателя:

  • для ПАСВХ01-Х2Х3-1Х4: К – красный, Л – зеленый, Ж – желтый
  • для ПАСВХ02-Х2Х3-1Х4 1Х5: Л – зеленый, Ж – желтый
  • для ПАСВХ03-Х2Х3-1Х41Х51Х6: К – красный

Х5 – цвет свечения второго светового излучателя:

  • для ПАСВХ02-Х2Х3-1Х4 1Х5: К – красный;
  • для ПАСВХ03-Х2Х3-1Х41Х51Х6: Ж – желтый

Х6 – цвет свечения третьего светового излучателя только

  • для ПАСВХ03-Х2Х3-1Х41Х51Х6: Л – зеленый

Х7 – климатическое исполнение В2

Пример формулировки заказа:

ПАСВ73-41-1К1Ж1Л-В2

что соответствует обозначению поста световой аварийной сигнализации взрывозащищенного, работающего в непрерывном режиме, на номинальное напряжение переменного тока 230В, с тремя источниками света (первый красного свечения, второй желтого свечения и третий зеленого свечения), с маркировкой взрывозащиты 1Ex s IIC T6 Gb, Ex tb IIIC T80°C Db, климатическим исполнением и категорией размещения В2.

Маркировка взрывозащиты: 1Ex s IIC T6 Gb, Ex tb IIIC T80°C Db, РВ Ex s I Mb X

Степень защиты от внешних воздействий: IP67

Климатическое исполнение : В2

Температура окружающей среды: от – 50°С до + 50°С

Номинальное напряжение переменного тока частотой сети 50 или 60 Гц, В: 24, 36, 127, 230

Номинальное напряжение постоянного тока, В: 6, 12, 24

Потребляемая мощность, ВА: 2

Яркость по оси, мкд: 1500

Номинальный ток контактных зажимов, А: 0,01

Масса поста, кг не более:

  • для ПАСВ7Х: 2
  • для ПАСВ8Х: 3

Номер технических условий: ТУ 4252-001-00213569-2005
