Посты аварийной сигнализации взрывозащищенные ВЭЛАН ПАСВ3, ПАСВ4, ПАСВ5, ПАСВ6

Назначение

Посты аварийной сигнализации предназначены для предупреждающей и аварийной сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах во взрывоопасных зонах и в угольных и сланцевых шахтах, опасных по газу и пыли:

• сигнализация звуковая и световая у ПАСВ3 (1Ex d IIC T6 Gb, Ex tb IIIC T80°C Db) и ПАСВ4 (РВ Ех d I Mb);
• сигнализация световая у ПАСВ5 (1Ex d IIC T6 Gb, Ex tb IIIC T80°C Db) и ПАСВ6 (РВ Ех d I Mb).

Особенности

• Посты сигнализации обеспечивают возможность подачи световых и звуковых сигналов различной частоты.
• Шесть светодиодных ламп светового блока поста обеспечивают возможность подачи различных по цвету световых сигналов.

Конструкция

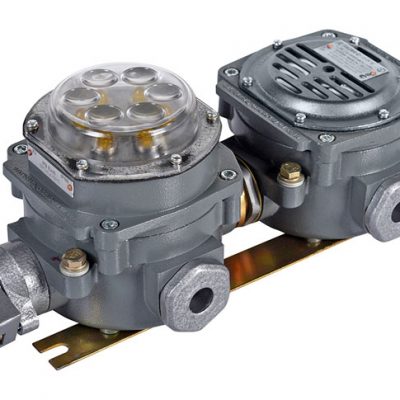

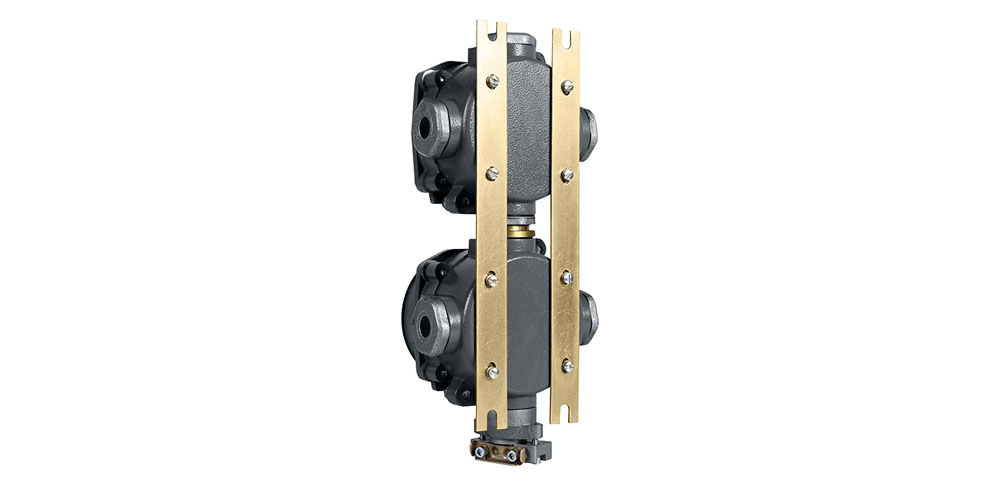

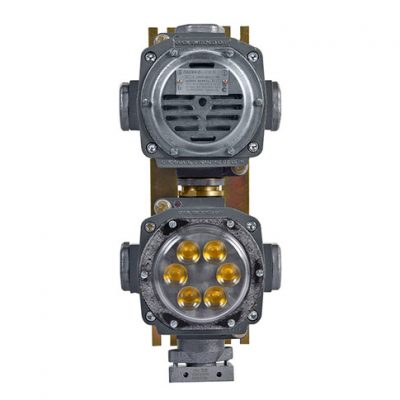

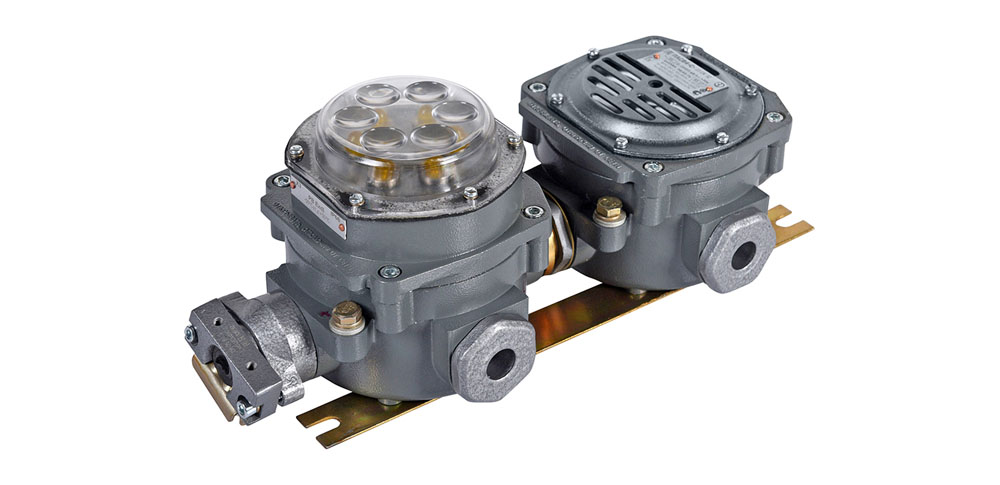

Посты аварийной сигнализации ПАСВ3 и ПАСВ4 состоят из устройства подачи звуковых сигналов и блока световой сигнализации. Они соединены между собой штуцером и винтами, крепятся на две планки. В устройстве подачи звуковых сигналов расположен электромагнитный привод звуковой сигнализации.

В блоке световых сигналов расположены блок электронных преобразований, зажимы и светодиодные сигнальные лампы типа СКЛ18, находящиеся под колпаком, который установлен на крышке блока световой сигнализации.

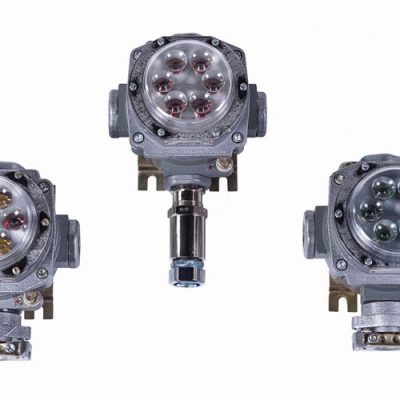

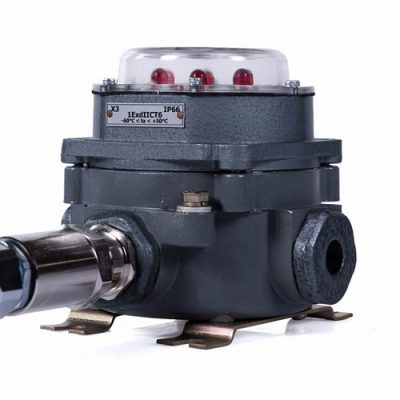

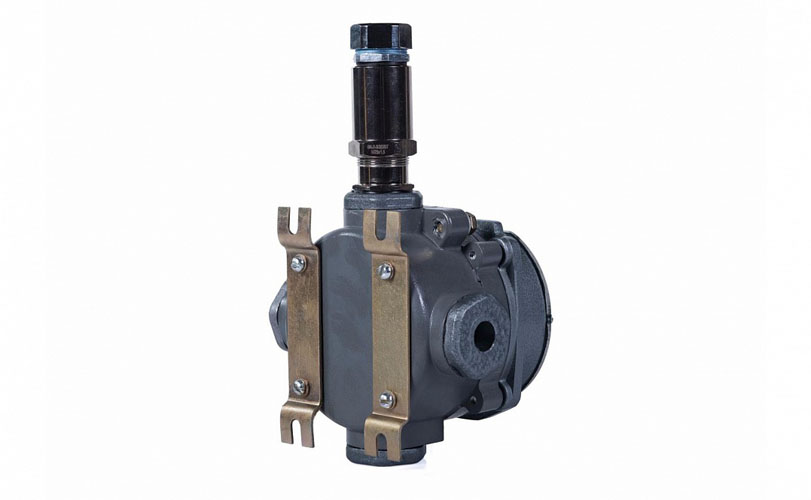

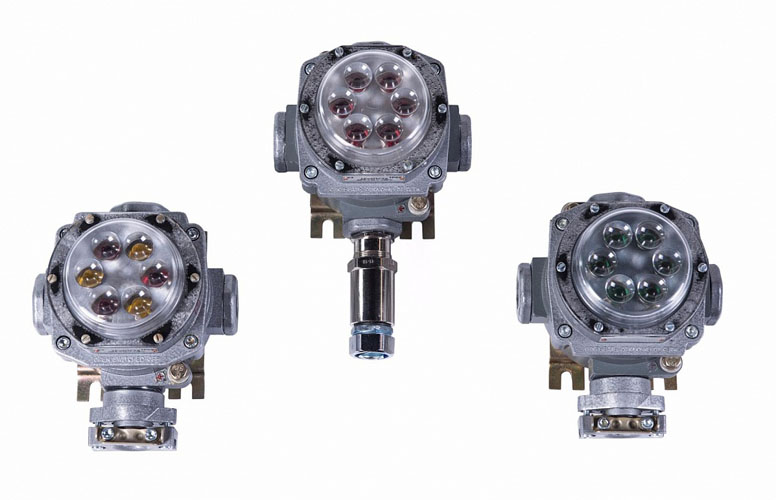

Посты могут иметь одинаковые красные лампы или лампы различного цвета свечения, одни из которых -Q1 зеленые или желтые, а другие- Q2 красные. Посты аварийной сигнализации ПАСВ5 и ПАСВ6 состоят из корпуса, крышки и кабельного ввода. В корпусе имеется отверстие под кабельный ввод для подведения цепи управления, закрытое заглушкой.

В корпусе расположены блок электронных преобразований и зажимы. Электронный преобразователь коммутирует подачу электрического сигнала на блок световых сигналов, состоящий из полупроводниковых коммутаторных ламп типа СКЛ18 . Коммутаторные лампы СКЛ18 защищены от внешнего воздействия колпаком, расположенном на крышке.

При постоянном напряжении необходимо соблюдать полярность подключения управляющих сигналов. Посты могут иметь одинаковые красные лампы или лампы различного цвета свечения, одни из которых -Q1 зеленые или желтые, а другие -Q2 красные.

ПАСВ Х0 – Х1 – Х2 Х3 – 1 Х4 1 Х5 – В2

ПАСВ – пост аварийной сигнализации взрывозащищенный световой и звуковой

Х0 – вид взрывозащиты:

• 3 – 1Ex d IIC T6 Gb, Ex tb IIIC T80°C Db
• 4 – РВ Ех d I Mb

Х1 – тип исполнения:

• С – сирена
• Г – горн

Х2 – номинальное напряжение:

для ПАСВ3

переменного тока(50 или 60 Гц):

• 1 – 24В
• 2 – 36В
• 3 – 230В
• 4 – 400В
• 7 – 127В

постоянного тока:

• 5 – 24В
• 6 – 230В
• 10 – 12В

для ПАСВ4

переменного тока(50 или 60 Гц):

• 1 – 24В
• 2 – 36В
• 3 – 220В
• 7 – 127В

постоянного тока:

• 5 – 24В
• 6 – 220В
• 10 – 12В

Х3 – режимы работы:

• 3 – комплексный
• 5 – комплексный-2

Х4 – цвет свечения первого светового сигнализатора:

• Л – зеленый
• Ж – желтый
• К – красный

Х5 – цвет свечения второго светового сигнализатора:

• К – красный

В2 – климатическое исполнение и категория размещения

Пример формулировки заказа:

ПАСВ3-33-1К-В2

что соответствует обозначению поста аварийной сигнализации светозвукового взрывозащищенного ПАСВ3 с маркировкой взрывозащиты 1Ex d IIC T6 Gb, Ex tb IIIC T80°C Db, с комплексным режимом работы и одним световым источником красного свечения на номинальное напряжение переменного тока 230В

ПАСВ Х0 – Х1 Х2 – 1 Х3 1 Х4 – В2

ПАСВ – пост аварийной сигнализации взрывозащищенный световой

Х0 – вид взрывозащиты:

• 5 – 1Ex d IIC T6 Gb, Ex tb IIIC T80°C Db
• 6 – РВ Ех d I Mb

Х1 – номинальное напряжение:

для ПАСВ5

переменного тока(50 или 60 Гц):

• 1 – 24В
• 2 – 36В
• 3 – 230В
• 4 – 400В
• 7 – 127В

постоянного тока:

• 5 – 24В
• 6 – 230В
• 10 – 12В

для ПАСВ6

переменного тока(50 или60 Гц):

• 1 – 24В
• 2 – 36В
• 3 – 220В
• 7 – 127В

постоянного тока:

• 5 – 24В
• 6 – 220В
• 10 – 12В

Х2 – режим работы:

• 1 – непрерывный
• 2 – повторно-кратковременный
• 3 – комплексный-2

Х3 – цвет свечения первого светового сигнализатора:

• Л – зеленый
• Ж – желтый
• К – красный

Х4 – цвет свечения второго светового сигнализатора:

• К – красный

В2 – климатическое исполнение и категория размещения

Пример формулировки заказа:

ПАСВ5-31-1К-В2

что соответствует обозначению поста аварийной сигнализации светового взрывозащищенного с маркировкой взрывозащиты 1Ex d IIC T6 Gb, Ex tb IIIC T80°C Db на номинальное напряжение переменного тока 230В для непрерывного режима работы с одним источником света красного свечения.

Маркировка взрывозащиты:

• ПАСВ3, ПАСВ5 – 1Ex d IIC T6 Gb, Ex tb IIIC T80°C Db
• ПАСВ4, ПАСВ6 – РВ Ех d I Mb

Степень защиты от внешних воздействий: IP66

Климатическое исполнение : В2

Температура окружающей среды: от – 60°С до + 50°С

Номинальное напряжение переменного тока частотой сети 50 Гц, В:

• ПАСВ3, ПАСВ5 – 24, 36, 127, 230, 400
• ПАСВ4 – 12, 24, 36, 127, 220
• ПАСВ6 – 24, 36, 127, 220

Номинальное напряжение постоянного тока, В: 12, 24, 230

Потребляемая мощность:

• Для ПАСВ3, ПАСВ4 – 35 Вт
• Для ПАСВ5, ПАСВ6 – до 10 Вт

Уровень звукового давления сигнала, измеренный по акустической оси на расстоянии 1 м. от мембраны (при 0,85-1,1 Uh), дБ:

Для ПАСВ3, ПАСВ4:

• 102±2 для ПАСВХ-С,

• 106±2 для ПАСВХ-Г

Частотная характеристика сигналов, Гц:

• для ПАСВ3, ПАСВ4: 200-2000 Гц
• Яркость по оси, мкд: 200-500 мкд

Номинальный ток контактных зажимов, А:

• Для ПАСВ3, ПАСВ4: до 3 А
• Для ПАСВ5, ПАСВ6: 0,2 А

Масса поста, кг не более:

• Для ПАСВ3, ПАСВ4: 4,4 кг
• Для ПАСВ5, ПАСВ6: 2,3 кг

Номер технических условий: ТУ 4252-001-00213569-2005
