Посты аварийной сигнализации взрывозащищенные ВЭЛАН ПАСВ1, ПАСВ1-М, ПАСВ2

Главная/Продукция Вэлан, Посты сигнализации, светофоры/Посты аварийной сигнализации взрывозащищенные ВЭЛАН ПАСВ1, ПАСВ1-М, ПАСВ2

Назначение

Посты предназначены для предупреждающей и аварийной сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах во взрывоопасных зонах:

  • ПАСВ1 и ПАСВ1-М – сигнализация звуковая и световая;
  • ПАСВ2 – сигнализация световая

Особенности

  • В постах сигнализации есть возможность получать светозвуковые сигналы различной частоты и прерывистости.
  • При необходимости можно обеспечить отключение звукового сигнала через 3 минуты после срабатывания.

Конструкция

Пост аварийный сигнальный ПАСВ1 и ПАСВ1-М состоят из устройства подачи звуковых сигналов (на базе поста сигнального взрывозащищенного типа ПСВ-С) и блока световой сигнализации, пост ПАСВ2 является блоком световой сигнализации.

Конструкция поста ПАСВ1: Блок световой сигнализации подключен к ПСВ-С проводом, заключенным в металлорукав. В корпусе ПСВ расположены электромагнитный привод звуковой сигнализации, блок электронных преобразований и контактные зажимы.

Блок световых сигналов состоит из светодиодных сигнальных ламп типа СКЛ18, находящихся под колпаком, который расположен на крышке блока световой сигнализации.

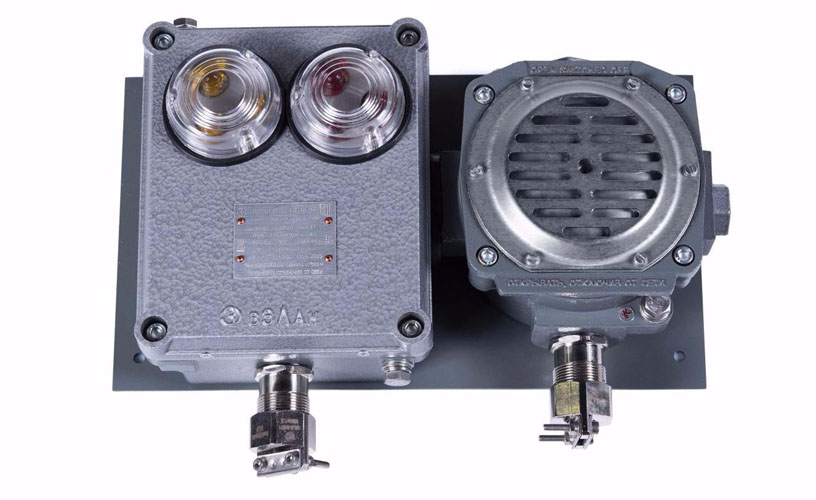

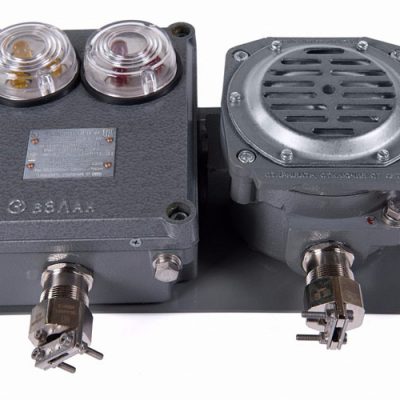

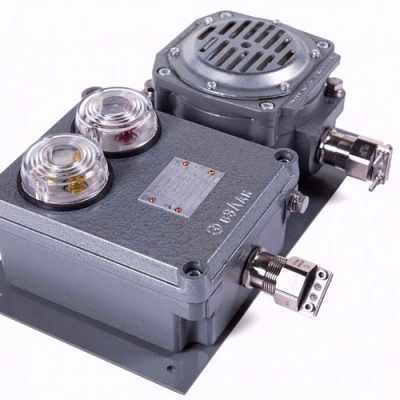

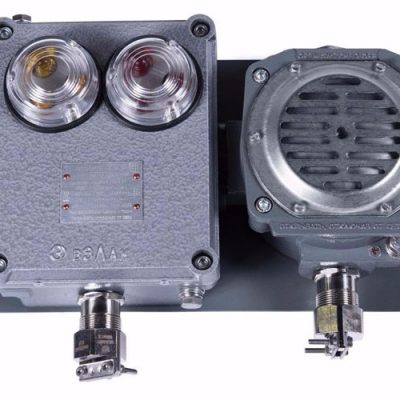

Конструкция поста ПАСВ1-М: Посты состоят из устройства подачи звуковых сигналов 1 и блока световой сигнализации 2 . Они соединены между собой штуцером 3 и винтами крепятся на панели 7. В устройстве подачи звуковых сигналов расположен электромагнитный привод звуковой сигнализации. В блоке световой сигнализации 2 находится ввод 5 для подачи управляющих сигналов. Посты имеют один фонарь красного свечения или два фонаря свечения, один из которых зеленого или желтого свечения, а другой – красного свечения.

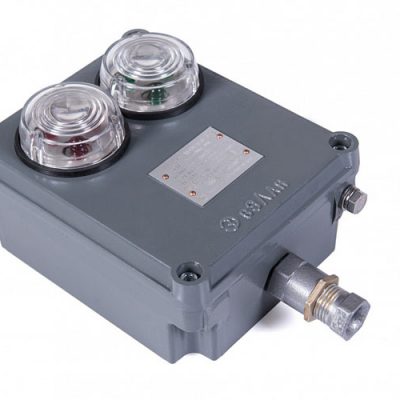

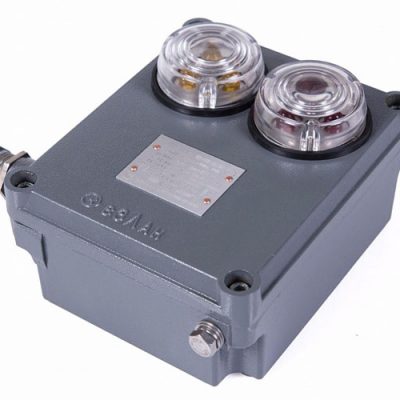

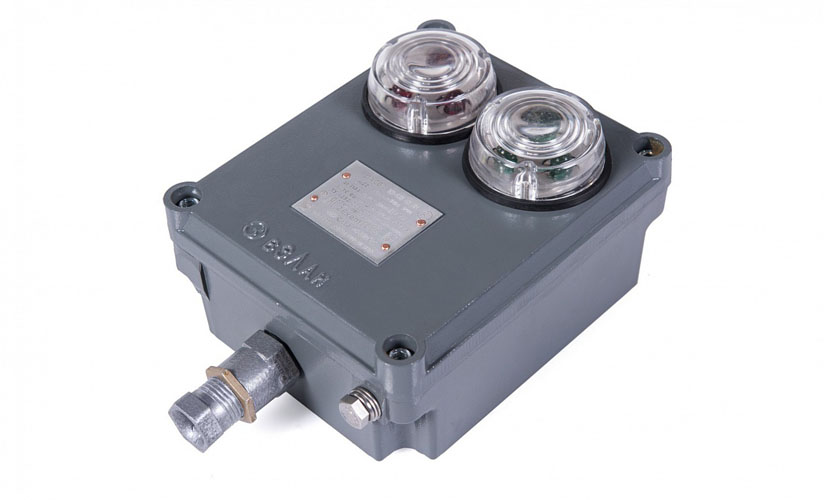

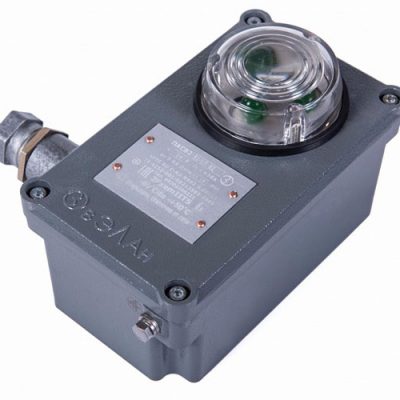

Конструкция поста ПАСВ2: Пост состоит из корпуса, крышки и кабельного ввода. В дне корпуса имеется отверстие под кабельный ввод для скрытого подведения кабеля, закрытое заглушкой. При необходимости заглушка и кабельный ввод меняются местами. В корпусе расположены блок электронных преобразований и четыре зажима. Электронный преобразователь коммутирует подачу электрического сигнала на блок световых сигналов с интервалом между сигналами 0,5-1сек.

В зависимости от исполнения поста на крышке располагаются один или два блока световых сигналов. При постоянном напряжении необходимо соблюдать полярность подключения источника питания.

В постах применена схема подавления наводок в управляющих цепях.

Благодаря применению схемы подавления наводок обеспечивается возможность одновременной прокладки цепей питания и сигнальных цепей управления.

ПАСВ1 – М – Х1 Х2 – 1 Х3 1 Х4 Х5 – Х6

ПАСВ1 – пост аварийной сигнализации взрывозащищенный световой и звуковой

М – индекс, указывающий на модернизированное исполнение ПАСВ1. Индекс не указывается при заказе простого ПАСВ1

Х1 – номинальное напряжение:

переменного тока(50 или 60 Гц):

  • 1 – 24В
  • 2 – 36В
  • 3 – 230В
  • 4 – 400В
  • 7 – 127В

постоянного тока:

  • 5 – 24В
  • 6 – 230В
  • 10 – 12В

Х2 – режимы работы:

  • 3 – комплексный
  • 4 – комплексный 1
  • 5 – комплексный 2
  • 6 – комплексный 3

Х3 – цвет свечения первого светового сигнализатора Q1:

  • Л – зеленый
  • Ж – желтый
  • К – красный

Х4 – цвет свечения второго светового сигнализатора Q2:

  • К – красный

Х5 – климатическое исполнение и категория размещения – В2

Х6 – индекс, указывающий на то, что Uпитания ≠ Uуправления (для ПАСВ1-М):

  • 1 – напряжение управляющих цепей равно бВ;
  • 2 – напряжение управляющих цепей равно 12В;
  • 3 – напряжение управляющих цепей равно 24В.

При U питания = U управления индекс не ставится.

Пример формулировки заказа:

ПАСВ1-М-33-1К-В2

что соответствует обозначению поста аварийной сигнализации светозвукового взрывозащищенного ПАСВ1-М с комплексным режимом работы и одним световым источником красного свечения на номинальное напряжение переменного тока 230В с цепями управления 230В переменного тока.

ПАСВ2 – Х1 Х2 1 Х3 1 Х4 Х5

ПАСВ2 – пост аварийной сигнализации взрывозащищенный световой

Х1 – номинальное напряжение:

переменного тока(50 или 60 Гц):

  • 1 – 24В
  • 2 – 36В
  • 3 – 230В
  • 4 – 400В
  • 7 – 127В

постоянного тока:

  • 5 – 24В
  • 6 – 230В
  • 10 – 12В

Х2 – режимы работы:

  • 1 – непрерывный
  • 2 – повторно-кратковременный
  • 3 – комплексный 2

Х3 – цвет свечения первого светового сигнализатора:

  • К – красный

Х4 – цвет свечения второго светового сигнализатора:

  • Л – зеленый
  • Ж – желтый

Х5 – климатическое исполнение и категория размещения: В2

Примеры формулировки заказа:

ПАСВ2-31-1К-В2

что соответствует обозначению поста аварийной сигнализации светового взрывозащищенного на номинальное напряжение переменного тока 230В для непрерывного режима работы с одним источником света красного свечения.

ПАСВ2-32-1К1Ж-В2

что соответствует обозначению поста аварийной сигнализации светового взрывозащищенного на номинальное напряжение переменного тока 230В для повторно-кратковременного режима работы с одним источником света красного свечения, одним источником света желтого свечения.

ПАСВ1, ПАСВ1-М

Маркировка взрывозащиты: 1Ex de mb IIC T5 Gb, Ex tb IIIC T95°C Db

Степень защиты от внешних воздействий: IР66

Климатическое исполнение: В2

Температура окружающей среды: от -60°С до +50°С

Номинальное напряжение переменного тока частотой сети 50 Гц, В: 24, 36, 127, 230, 400

Номинальное напряжение постоянного тока, В: 12, 24, 230

Потребляемая мощность, Вт: 35

Уровень звукового давления сигнала по акустической оси на расстоянии 1м от мембраны (при 0,85-1,1Uн), дБ: 102±2

Частотная характеристика сигналов, Гц: 200-2000

Яркость по оси, мкд: 200-500

Номинальный ток контактных зажимов, А: до 3

Масса поста кг, не более: 4,4

Номер технических условий: ТУ 4252-001-00213569-2005

ПАСВ2

Маркировка взрывозащиты: 1Ex de mb IIC T5 Gb, Ex tb IIIC T95°C Db

Степень защиты от внешних воздействий: IР66

Климатическое исполнение: В2

Температура окружающей среды: от -60°С до +50°С

Номинальное напряжение переменного тока частотой сети 50 Гц, В: 24, 36, 127, 230, 400

Номинальное напряжение постоянного тока, В: 12, 24, 230

Потребляемая мощность, Вт: 8

Яркость по оси, мкд: 200-500

Номинальный ток контактных зажимов, А: не более 0,2

Масса поста кг, не более: 1,8

Номер технических условий: ТУ 4252-001-00213569-2005
