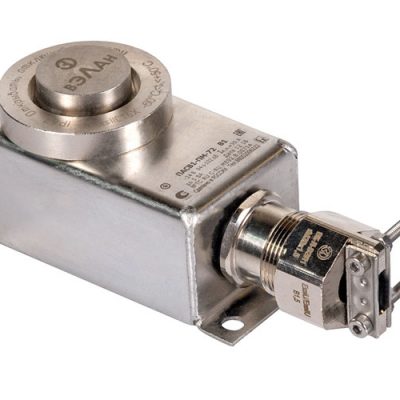

Посты аварийной сигнализации взрывозащищенные с пьезокерамическими излучателями и индикаторами высокой яркости ВЭЛАН ПАСВ1-ПМ

Главная/Продукция Вэлан, Посты сигнализации, светофоры/Посты аварийной сигнализации взрывозащищенные с пьезокерамическими излучателями и индикаторами высокой яркости ВЭЛАН ПАСВ1-ПМ

Назначение

Посты ПАСВ1-ПМ предназначены для звуковой и световой аварийной и предупреждающей сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах с маркировкой взрывозащиты 1Ex s IIC T6 Gb Х, Ex tb IIIC T80°C Db X и предназначены для эксплуатации во взрывоопасных зонах, наружных и внутренних установок согласно главе 7.3 «Правил устройства электроустановок» и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах.

Особенности

  • В постах сигнализации есть возможность получать звуковые сигналы, отличающиеся частотой и прерывистостью.
  • При необходимости можно обеспечить отключение звукового сигнала через 3 минуты после срабатывания.
  • Корпус выполнен из нержавеющей стали.

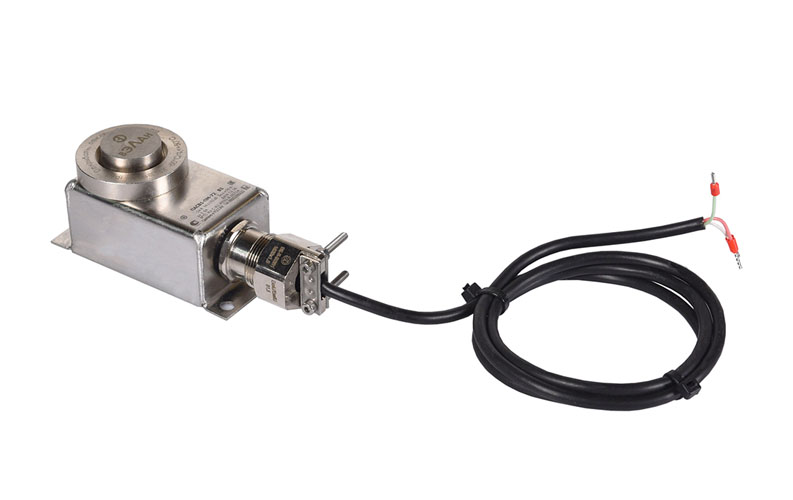

Конструкция

Через отверстия детали, выполненной из нержавеющей стали, установлены пьезодинамик и светодиод с несколькими кристаллами разного цвета свечения. С внутренней стороны пьезодинамик, светодиод, блок электронного преобразования, всё остальное пространство поста залито компаундом. Отрезок кабеля выведен наружу через кабельный ввод. Рядом с кабельным вводом установлен болт заземления.

ПАСВ1 – ПМ – Х1 Х2 – 1 Х3 1 Х4 Х5

ПАСВ1 – пост аварийной сигнализации взрывозащищенный световой и звуковой

П – применение пьезокерамического динамика

М – малогабаритный

Х1 – номинальное напряжение:

переменного тока:

  • 1 – 24В
  • 2 – 36В
  • 3 – 127В
  • 4 – 230В

постоянного тока:

  • 5 – 6В
  • 6 – 12В
  • 7 – 24В

Х2 – режим работы:

  • 1 – модулированный 1
  • 2 – модулированный 2
  • 3 – совмещенный
  • 4 – совмещенный 1
  • 5 – совмещенный 2
  • 6 – совмещенный 3

Х3 – цвет свечения первого светового сигнализатора:

  • Л – зеленый
  • Ж – желтый
  • К – красный

Х4 – цвет свечения второго светового сигнализатора

  • К – красный

Х5 – климатическое исполнение: В1, ОМ1

Пример формулировки заказа:

ПАСВ1-ПМ-43-1Л В1

что соответствует обозначению поста аварийной сигнализации светового и звукового взрывозащищенного, работающего в совмещенном режиме, на номинальное напряжение переменного тока 230 В, с одним световым сигнализатором зеленого цвета, климатического исполнения В1.

Маркировка взрывозащиты: 1Ex s IIC T6 Gb Х, Ex tb IIIC T80°C Db X

Номинальное напряжение переменного тока частотой сети 50 Гц, В: 24, 36, 127, 230

Номинальное напряжение постоянного тока, В: 6, 12, 24

Потребляемая мощность, Вт, не более: 5

Уровень звукового давления сигнала по акустической оси на расстоянии 1м от мембраны (при 0,85-1,1Uн), дБ: 94-102

Частотная характеристика сигналов, Гц:

первого режима – модулированный – 1: 1500-4500

модуляция первой частоты, Гц: 1

второго режима – модулированный – 2, Гц: 2500-3500

модуляция второй частоты, Гц: 4

Яркость по оси, мкд, не менее: 1500

Максимальный рабочий ток А, не более: 0,2

Масса поста типа ПАСВ1-П-1Х1Х кг, не более: 0,7

Условный ток короткого замыкания, не более А: 30

Климатическое исполнение: В1, ОМ1

Температура окружающей среды от – 60 до + 50°С

Степень защиты от внешних воздействий: IP67

Номер технических условий: ТУ 4252-001-00213569-2005
