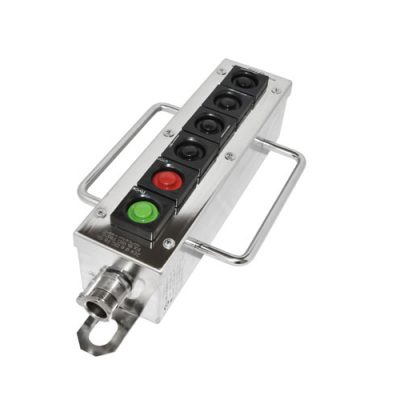

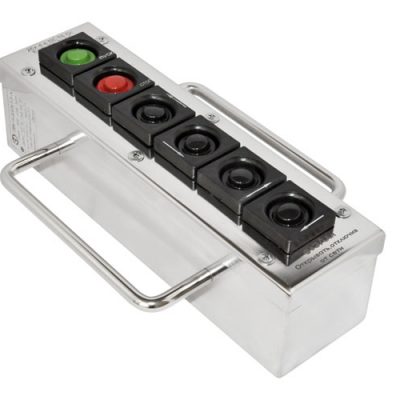

Пост управления кнопочный крановый ВЭЛАН ПВК-Н-ВЭЛ

Назначение

Посты предназначены для дистанционного управления кранами, кран-балками, тельферами, козловыми кранами, подъемными платформами, промышленными подъемниками и другими подъемными механизмами. Посты с маркировкой взрывозащиты 2Ex d е IIC Т6 Gc/Ex tс IIIC T80°C Dс, 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db предназначены для эксплуатации во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

• Грибовидная кнопка «Стоп» имеет механизм фиксации.
• По желанию заказчика могут комплектоваться кронштейном либо ручками.
• Возможность окрашивания в разные цвета.
• Посты серии ПВК-Н-ВЭЛ исполнения В1, У1, ХЛ1, ОМ1, Т1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.

Конструкция

Пост ПВК изготавливается из нержавеющей стали. Внутри пульта управления установлены компоненты: Кнопки «Стоп» и «Пуск» с блоком контактным взрывозащищенным типа БКВ. Скобы с блоками БКВ крепятся на крышке винтами к приводным обоймам толкателя «Стоп» и обоймам толкателей «Пуск». Между обоймами и крышкой для защиты приводных устройств от пыли и влаги устанавливается гофрированный колпак и уплотнительные кольца. Кнопка “Стоп” имеет самофиксацию в нажатом положении. Для устранения фиксации кнопки “Стоп” толкатель необходимо принудительно вернуть в исходное положение. Индикаторы световые взрывозащищенные типа ИС-d. В качестве элемента применяются лампы светодиодные СКЛ в общепромышленном исполнении, которые встроены во взрывонепроницаемую оболочку с проводниками залитыми компаундом. Кабельный ввод взрывозащищенный типа ВК или ВК-ВЭЛ. Во время транспортирования и хранения в кабельный ввод устанавливается заглушка, предназначенная для защиты внутренней части оболочки от пыли и влаги. Посты подразделяются на исполнения с кронштейном, с двумя боковыми ручками и по цвету корпуса. Стандартное исполнение, которое принимается по умолчанию, выполняется с кронштейном, с двумя боковыми ручками и в корпусе серого цвета.

ПВК – пост управления взрывозащищенный кнопочный модернизированный.

Н-ВЭЛ – применяемая оболочка электротехнических аппаратов (нержавеющая сталь).

Х₁ – обозначение применяемой оболочки; по количеству компонентов от 4 до 8.

К – кранового исполнения

Х₂ – количество и тип кнопок «Пуск»-«Стоп» по схеме nПх-nСх, где

• n – количество кнопок,
• П – цилиндрическая кнопка «Пуск» без фиксации с одним замыкающим контактом и одним размыкающим
  контактом (1NO+1NC),
• С – грибовидная кнопка «Стоп» с принудительной фиксацией с одним замыкающим контактом и
  одним размыкающим контактом (1NO+1NC),
• х – цвет кнопки (Л – зеленый, С – синий, К – красный, Ч – черный и пр.).

Для стандартного исполнения кнопка «Стоп» имеет самофиксацию. Для исполнения без самофиксации
дополнительно указывается индекс «(без с/ф)». В случае отсутствия в заказе комплектующего, индекс
не указывается.

Х₃ – маркировка взрывозащиты:

• 5 – 2Ex d е IICT6 Gс/Ex tс IIIC T80°C Dс;
• 14 – 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db.

Х₄ – количество и цвет индикаторов световых взрывозащищенных по схеме nХ(U), где

• n – количество необходимых индикаторов;
• Х – их цвет (К – красный, Л – зеленый; Ж – желтый; Р – оранжевый; С – синий; Б – белый);
• U – напряжение питания (24, 36, 127, 230).
• В случае отсутствия в заказе комплектующего индекс не указывается.

Х₅ – количество и тип кабельных вводов, сторона их установки по схеме d×n(Х), где

• d – тип вводов;
• n – их количество;

Х – расположение на корпусе оболочки (А – слева, В – сверху, С – справа, сторона D не указывается).

При применении вводов серии ВК-Х-ВЭЛ указывается материал ввода, его тип и размер.

По умолчанию расположение вводов снизу.

Х₆ – Вид климатического исполнения и категория размещения постов по ГОСТ 15150: В1, У1, ХЛ1, ОМ1, Т1.

Х₇ – исполнение: 1- без кронштейна, 2 – с кронштейном.

Х₈ – исполнение: 1- без ручек, 2 – с ручками.

Пример формулировки заказа:

ПВК-Н-ВЭЛ6К-2ПЛ-1СЧ(без с/ф)-1СК-14-1Л(230)-1К(230)-(Л-2-М25)х1(В)-ХЛ1 (22)

Пост взрывозащищенный кнопочный многофункциональный типа ПВК-Н-ВЭЛ, крановый на 6 компонентов: с двумя зелеными кнопками “Пуск”, с одной черной кнопкой “Стоп” без фиксации, одной красной кнопкой “Стоп”, с маркировкой взрывозащиты 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, с одной зеленой светодиодной лампой и одной красной на 230В, с одним вводом ВК-Л-ВЭЛ 2-М25х1,5, климатического исполнения ХЛ, категории размещения 1.

Допускается сокращенное обозначение поста на таблице при полном обозначении в паспорте и на ярлыке поста:

ПВК-Н-ВЭЛ6К-14-ХЛ1 (22)

Маркировка взрывозащиты: 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex d е IICT6 Gс/Ex tс IIIC T80°C Dс

Номинальное напряжение:

• переменного тока (50 или 60 Гц ) до 380 В
• постоянного тока до 230 В

Номинальный ток: 16 А

Температура окружающей среды:

• для У1 – от – 40°С до + 40°С
• для ХЛ1 – от – 60°С до + 40°С
• для ОМ1 – от – 60°С до + 45°С
• для Т1 – от – 10°С до + 45°С
• для В1 – от – 60°С до + 50°С

Номер технических условий: ТУ 3424-002-00213569-2007
