Назначение
Пакетно-кулачковые выключатели и переключатели нагрузки взрывозащищенные серии ExGN предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного и морского транспорта, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами; для подземных выработок угольных шахт и рудников, опасных по газу и пыли.
Особенности
- Возможность реализации практически любой схемы коммутации.
- Работоспособность при температуре вплоть до -60°С.

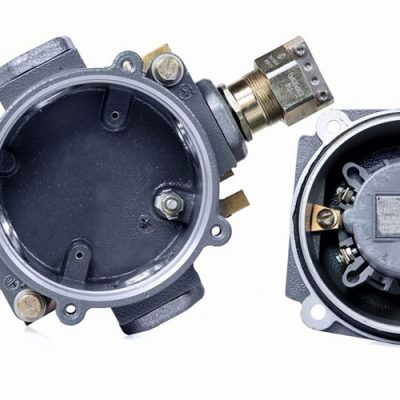

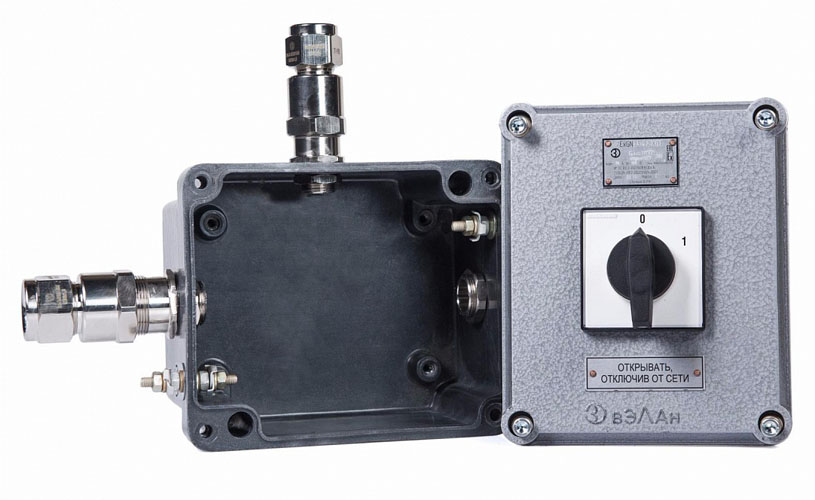

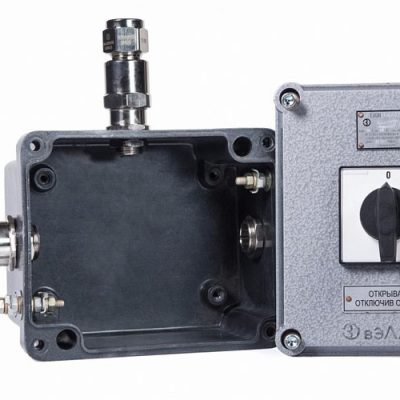

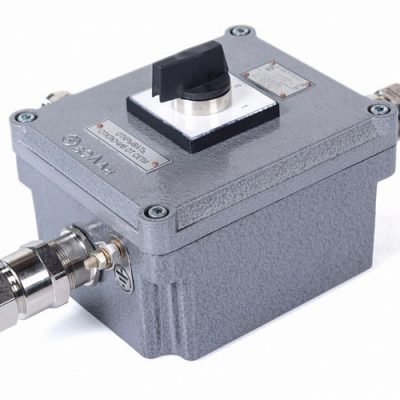

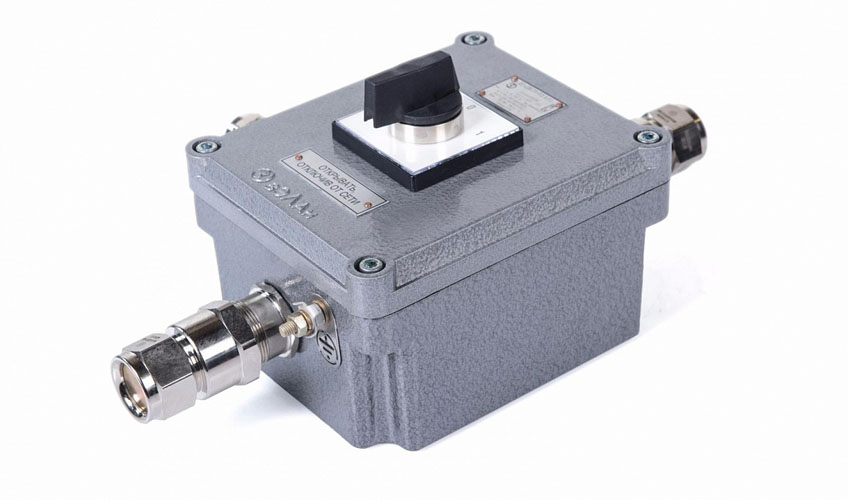

Конструкция

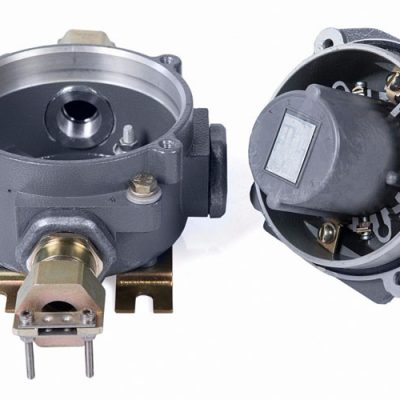

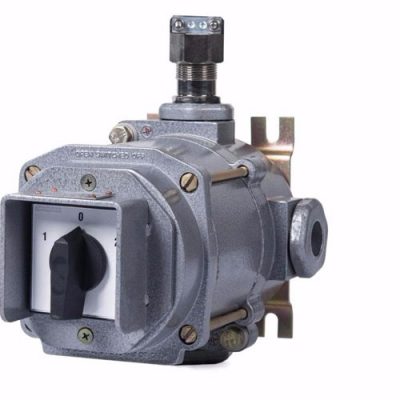

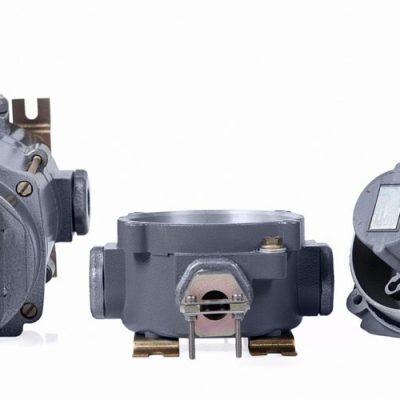

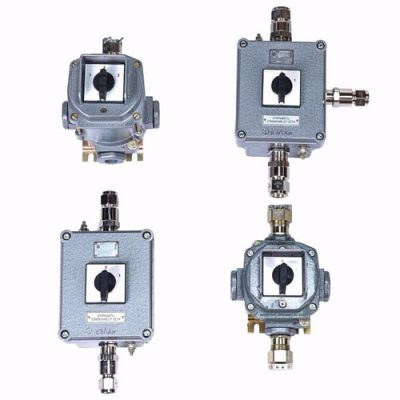

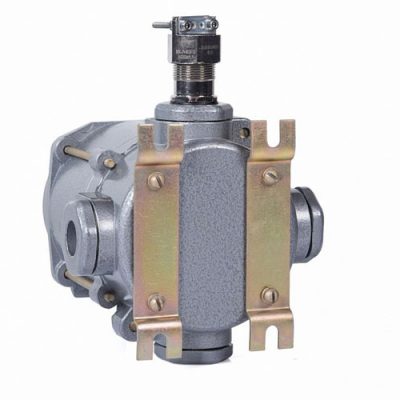

Переключатели ExGN с маркировкой взрывозащиты 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex d e IIC T6 Gc/Ex tc IIIC T80°C Dc, РП Ex d eI Mc относятся к электрооборудованию с повышенной надежностью против взрыва и состоят из корпуса и крышки, в которую установлен переключатель ExGN (Ех-компонент с неразборной оболочкой состоит из общепромышленного переключателя, число контактных элементов которого не более 4, помещенного в капсулу, залитую компаундом и имеющего маркировку взрывозащиты ExdeIU/ExdeIICU).
Переключатели ExGN с маркировкой взрывозащиты 1Ex d IIC T6 Gb/ Ex tb IIIC T80°C Db и РВ Ex d I Mb относятся к взрывобезопасному электрооборудованию и состоят из корпуса и крышки, в которую установлен переключатель ExGN (Ex-компонент) . Управление переключателем осуществляется через проходной вал, имеющий цилиндрическое взрывонепроницаемое соединение с втулкой оболочки.
Переключатели 1ЕхGN,2ЕхGN, 21ЕхGN, РП ЕхGN имеют два кабельных ввода ВК25, расположенных по сторонам B и D. Переключатели могут комплектоваться по требованию заказчика вводами других типов, имеющих маркировку взрывозащиты, соответствующую уровню и виду взрывозащиты переключателей. Пакетно-кулачковые переключатели серии ЕхGN с маркировкой 1Ex d IIC T6 Gb X/Ex tb IIIC T80°C Db X, 1 Ex d e IIC T6 Gb X/ Ex tb IIIC T80°C Db X предназначены для трубной проводки, без применения трубных кабельных вводов, с прямым подсоединением труб к корпусу переключателя, в котором выполнены отверстия с резьбой G1¼ . Знак «Х» в маркировке взрывозащиты указывает на их специальные условия применения, заключающиеся в следующем: применение данных изделий возможно при трубной проводке с заливкой проводов компаундом с соблюдением всех требований, указанных в руководстве по эксплуатации, так как во взрывонепроницаемый корпус устанавливается переключатель в общепромышленном исполнении.
При других размерах резьбы необходимо применять переходные муфты с маркировкой взрывозащиты ExeIIU/ExdIICU.
Х1ExGNX2Т-X3 X4-Х5
X1 – обозначение исполнения по взрывозащите:
- 1 – взрывобезопасный переключатель с маркировкой взрывозащиты 1Ex d IIC T6 Gb/Ex tb IIIC T80°C Db, 1Ex d IIC T6 Gb Х/Ex tb IIIC T80°C Db Х;
- 12 – взрывобезопасный переключатель с маркировкой взрывозащиты 1Ex d e IIC T6 Gb Х/Ex tb IIIC T80°C Db Х;
- 2 – переключатель с уровнем защиты “повышенная надежность против взрыва” с маркировкой взрывозащиты 2Ex d е IIC Т6 Gc/Ex tс IIIC T80°C Dс;
- 21 – переключатель с уровнем защиты «повышенная надежность против взрыва», с маркировкой взрывозащиты 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db
- РВ – взрывобезопасный переключатель с маркировкой взрывозащиты РВ Ex d I Мb
- РП – переключатель с уровнем защиты «повышенная надежность против взрыва», с маркировкой взрывозащиты РП Ex d еI Мс
Ех – переключатель, как Ех-компонент для встраивания в другое взрывозащищённое оборудование
GN – серия переключателя
Х2 – значение номинального тока, А
Т – исполнение с трубным вводом. Индекс указывается только для маркировки взрывозащиты 1Ex d IIC T6 Gb Х/Ex tb IIIC T80°C DbХ, 1Ex d е IIC T6 Gb Х/Ex tb IIIC T80°C Db Х
Х3 – код схемы. Выбирается согласно коммутационной программе.
Х4 – климатическое исполнение: В5, В1, ХЛ1, ОМ1, ТУ1
Х5 – материал иполнения применяемой оболочки: Ц- сплав ЦОА1. Индекс указывается только для маркировки взрывозащиты РВ Ех d l Mb.
Примеры формулировки заказа:
2ExGN12-90-(Л-3-М20)х1(С)-В1
Что соответствует:
переключатель на номинальный ток 12А по схеме 90 с углом поворота 60°, с одним кабельным вводом ВК-Л-ВЭЛ 3-М20-Ехе-В1,5 на стороне С, с маркировкой взрывозащиты 2Ex d е IIC Т6 Gc/Ex tс IIIC T80°C Dс, климатическим исполнением и категорией размещения В1.
1ExGN20-52-(Л-2БМ-М20)х2-В1
Что соответствует:
переключатель на номинальный ток 20А по схеме 52 с углом поворота 60°, с двумя кабельными вводами ВК-Л-ВЭЛ 2БМ-М20-Ехd-В1,5, расположенными на сторонах В и D, с маркировкой взрывозащиты 1Ex d IIC T6 Gb Х/Ex tb IIIC T80°C Db Х, климатическим исполнением и категорией размещения В1.
Маркировка взрывозащиты: 1Ex d IIC T6 Gb/Ex tb IIIC T80°C Db,1Ex d е IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex d е IIC Т6 Gc/Ex tс IIIC T80°C Dс, 1Ex d е IIC T6 Gb Х/Ex tb IIIC T80°C Db Х, 1Ex d IIC T6 Gb Х/Ex tb IIIC T80°C Db Х, РВ Ex d I Mb, РП Ex d еI Мс
Степень защиты от внешних воздействий: IP66
Материал коробки: алюминиевый сплав или пластик
Номинальное напряжение: до 690В
Номинальный ток:
- для серии GN (Ех-компонент) – 12, 25, 32, 40, 63А
- для маркировок 1Ex d IIC T6 Gb Х/Ex tb IIIC T80°C Db Х,1Ex d е IIC T6 Gb/Ex tb IIIC T80°C Db – 12, 25, 32, 40, 63, 125А
Температура окружающей среды:
- для ТУ1 от – 35°С до + 50°С
- для ХЛ1 от – 50°С до + 50°С
- для В1 от – 60°С до + 50°С
- для В5 от – 20°С до + 40°С
- для ОМ1 от – 60°С до + 45°С
Номер технических условий: ТУ 3424-002-00213569-2007
№ | Примеры вариантов типоисполнений |
Пакетные переключатели взрывозащищенные серии ExGN | |
1 | 1ExGN12T-10 ХЛ1 |
2 | 1ExGN12T-52 ХЛ1 |
3 | 1ExGN12T-90 ХЛ1 |
4 | 1ExGN12-10-(Л-2БМ-М20)х2-ТУ1 |
5 | 1ExGN12-69-(Л-2БМ-М20)х1(А)-(Л-2БМ-М20)х1(C)-(Л-2БМ-М16)х1(D)-ХЛ1 |
6 | 1ExGN12-90-(Л-2-М16)х1(D)-В1 |
7 | 1ExGN12-90-(Л-2БТ-М20-ММРн-12)х1(В) -(Л-2БТ-М20-ММРн-12)х1(С) -(Л-2БТ-М20-ММРн-12)х1(D)-ТУ1 |
8 | 1ЕxGN12-69-(Л-2БМ-М20)х1(А)-(Л-2БМ-М20)х1(C)-(Л-2БМ-М16)х1(D)-ХЛ1 |
9 | 1ExGN20-69-(Л-2БМ-М20)х1(А)-(Л-2БМ-М20)х1(C)-(Л-2БМ-М16)х1(D)-ХЛ1 |
10 | 1ExGN20-91 ХЛ1 |
11 | 1ExGN20T-77 ХЛ1 |
12 | 1ExGN20T-92ХЛ1 |
13 | 1ExGN25-52 ТУ1 |
14 | 1ExGN25-52 ХЛ1 |
15 | 1ExGN25-53 ХЛ1 |
16 | 1ExGN25(10)-ХЛ1 |
17 | 1ExGN25T-100 ТУ1 |
18 | 1ExGN25-53 ТУ1 |
19 | 1ExGN25-90 ХЛ1 |
20 | 1ExGN25-91 ХЛ1 |
21 | 1ExGN25-75 ХЛ1 |
22 | 1ExGN25-92-(Л-4Т-М25-G3/4)х2-ХЛ1 |
23 | 1ExGN25(10)-(Л-2-М32)х1(С)-(Л-2-М32)х1(D)-ХЛ1 |
24 | 1ExGN25(10)-(Л-2-М25)х1(В)-(Л-2-М25)х1(D)-ХЛ1 |
25 | 1ExGN25(52)-ХЛ1 |
26 | 1ExGN25(90)-N-(С-ВЕЛ2-М20)х2(А,С)-ХЛ1 |
27 | 1ExGN25(92)-ХЛ1 |
28 | 1ExGN25T-90 ХЛ1 |
29 | 1ExGN25T-91 ХЛ1 |
30 | 1ExGN32T-92ХЛ1 |
31 | 1ExGN40Т-10-(Л-2БМ-М20)х2-ТУ1 |
32 | 1ExGN63Т-92-(Л-2БТ-М25-G3/4)х2(В,D)-В1 |
33 | 2ExGN12-90 ХЛ1 |
34 | 2ЕхGN12-109-(Л-3-М20)х2(D)-ХЛ1 |
35 | 2ExGN20-69 ХЛ1 |
36 | 2ExGN20-10-(Л-4-М25)х1(В)-(Л-4-М25)х1(D)-ХЛ1 |
37 | 2ExGN20(10)-(Л-1БМ-М20)х1(B)-(Л-1БМ-М20)х1(D)-ХЛ1 |
38 | 2ЕxGN20(54)-(Л-3-М20) х2(D)-XЛ1 |
39 | 2ExGN20(91)-(Л-1БМ-М20)х1(B)-(Л-1БМ-М20)х1(D)-ХЛ1 |
40 | 2ExGN25-53 ХЛ1 |
41 | 2ExGN25-10 ТУ1 |
42 | 2ExGN25-100 ХЛ1 |
43 | 2ExGN25-51 ХЛ1 |
44 | 2ExGN25-75 ХЛ1 |
45 | 2ExGN25-90 ХЛ1 |
46 | 2ExGN25- 91 ТУ1 |
47 | 2ExGN25-91 ХЛ1 |
48 | 2ExGN25-10-(Л-4-М32)х1(B)-(Л-4-М32)х1(D)-ХЛ1 |
49 | 2ExGN25-10-(Л-З-М20)х1(С)-(Л-З-М20)х1(D)-ТУ1 |
50 | 2ExGN25-10-30х1(В)-30х1(D)-ХЛ1 |
51 | 2ExGN25-100-(Л-4-М40)х1(В)-(Л-4-М40)х1(D)-ХЛ1 |
52 | 2ExGN25-92 ХЛ1 |
53 | 2ExGN25(09)-ХЛ1 |
54 | 2ЕxGN25(54)-(Л-3-М25) х2(D)-XЛ1 |
55 | 2ExGN25(90)-(Л-3-М20)х2(В)-ХЛ1 |
56 | 2ExGN25(92)-(Л-1БМ-М20)х1(В)-(Л-1БМ-М20)х1(С)-(Л-1БМ-М20)х1(D)-ХЛ1 |
57 | 2ExGN25(92)-(Л-1БМ-М25)х1(B)-(Л-1БМ-М20)х1(C)-(Л-1БМ-М25)х1(D)-ХЛ1 |
