Назначение
Переходные муфты предназначены для состыковки между собой трубной проводки и для изменения диаметра вводных отверстий с внутренней или внешней резьбой.
Особенности
- Позволяют состыковать трубы с различными вариациями присоединительной резьбы.
- Широкий выбор материалов изготовления муфт.
- Температура окружающей среды: до +60°C (пластик), до +200°C (металл).
- Степень защиты IK10 по IEC 62262 (для муфт из никелированной латуни и нержавеющей стали) – выдерживают энергию удара до 20 Дж.
Конструкция

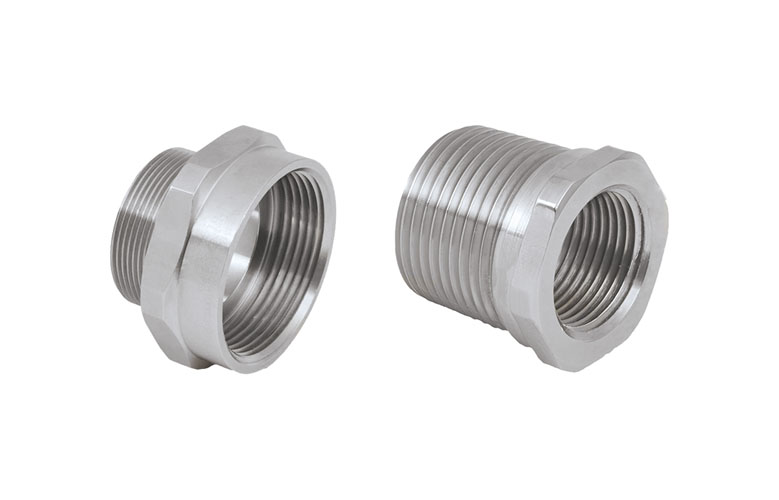

Муфта имеет цилиндрический корпус с двумя резьбами. Для фиксации муфты предназначен шестигранный участок муфты под ключ.
ПМ – переходная муфта
Х1 – материал изготовления:
- Л – латунь,
- Н – нержавеющая сталь,
- А – алюминий,
- П – пластик
Х2 и Х4 – обозначение типа резьбы:
- в – внутренняя
- н – наружная
Х3 и Х5 – обозначение типа резьбы:
- метрическая резьба с шагом 1,5мм: М16, М20, М25, М32, М40, М50, М63, М75;
- метрическая резьба с шагом 2 мм: М90, М100;
- трубная цилиндрическая резьба: G1/2,G3/4, G1, G1 1/4, G1 1/2, G2; G2 1/2, G3, G3 1/2, G4;
- трубная коническая резьба: R1/2, R3/4, R1, R1 1/4, R1 1/2, R2, R2 1/2, R3, R3 1/2, R4;
- коническая дюймовая резьба: K1/2, K3/4, K1 ,K1 1/4, K1 1/2, K2, K2 1/2, K3, K3 1/2, K4.
Х6 – маркировка взрывозащиты:
- d -РВ Ex d I Mb X, 1Ex d IIC GbX; e- РП Ex e I Mс X, 1Ex e IIC Gb X.
В1,5 – климатическое исполнение и категория размещения по ГОСТ 15150.
Пример формулировки заказа:
ПМ-Л-вМ20/нМ25-d-В1,5 Переходная муфта взрывозащищенная, с маркировкой взрывозащиты РВ Ex d I Mb X, 1Ex d IIC Gb X, изготовленная из латуни с внутренней резьбой М20х1,5 и наружной резьбой М25х1,5.
Маркировка взрывозащиты:
- для исполнения из латуни, алюминия, нержавеющей стали – РВ Exd I Mb X, РП Ex e I Mс X, 1Ex d IIC Gb X,1Ex e IIC Gb X, Ex ta IIIC Da X
- для исполнения из пластика – 1Ex e IIC Gb X, Ex ta IIIC Da X
Степень защиты от внешних воздействий: IP66 (IP67, IP68 по спец.заказу)
Материал изготовления: латунь, алюминий, нержавеющая сталь, пластик
Вид климатического исполнения: В1,5
Температура окружающей среды:
- для исполнения из латуни, алюминия, нержавеющей стали – от -60°C до +200°C
- для исполнения из пластика – от -20°C до +60°C
